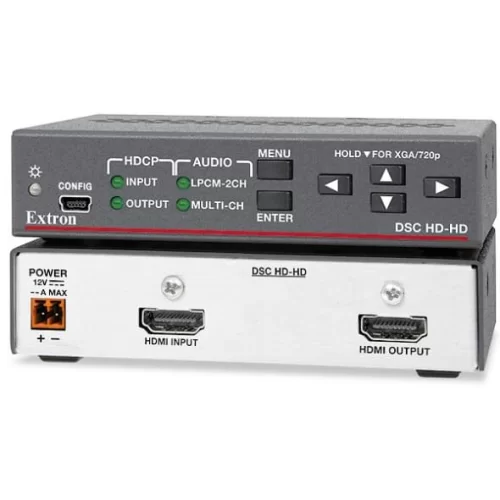

Extron DSC HD-HD Скалер HDMI в HDMI DSC HD-HD

Extron DSC HD-HD - это компактный высокопроизводительный скалер с поддержкой HDCP, который выполняет преобразование между разрешениями и частотой кадров формата HDMI. Он принимает видеосигналы с разрешениями от 480i до 1920x1200, 1080p и 2K, и обеспечивает скалирование высокого качества с увеличением и уменьшением и последующий вывод различных разрешений до 1920x1200, включая 1080p/60 и 2K. DSC HD-HD предлагает расширенную обработку видеосигнала от Extron с деинтерлейсингом до 1080i и функцию обработки Deep Color. Устройство предоставляет интеграторам несколько удобных функций, таких как экранное меню, тестовые таблицы и EDID Minder®. DSC HD-HD
идеально подходит для проектов, где требуется скалирование HDMI-видео для подбора подходящего решения согласно различным возможностям и требованиям источников, дисплеев, кодеков и другого оборудования. Компактный форм-фактор обеспечивает простую интеграцию рядом с источником, средством отображения или в рамках системы распределения.

Обработка видео высокого качества

DSC HD-HD выполняет деинтерлейсинг высокого качества до 1080i и обработку Deep Color для обеспечения оптимального изображения. Автоматический «pulldown» 3:2 и 2:2 максимально улучшает качество изображения для источников отснятого на плёнку материала. Дополнительно, доступна автоматическая настройка цветового пространства и цветовой субдискретизации выходного сигнала HDMI для обеспечения совместимости с подключённым дисплеем DVI или HDMI.

Также предлагаются переключаемые режимы FILL и FOLLOW для вывода изображения с правильным соотношением сторон. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Различные варианты управления и функционирования

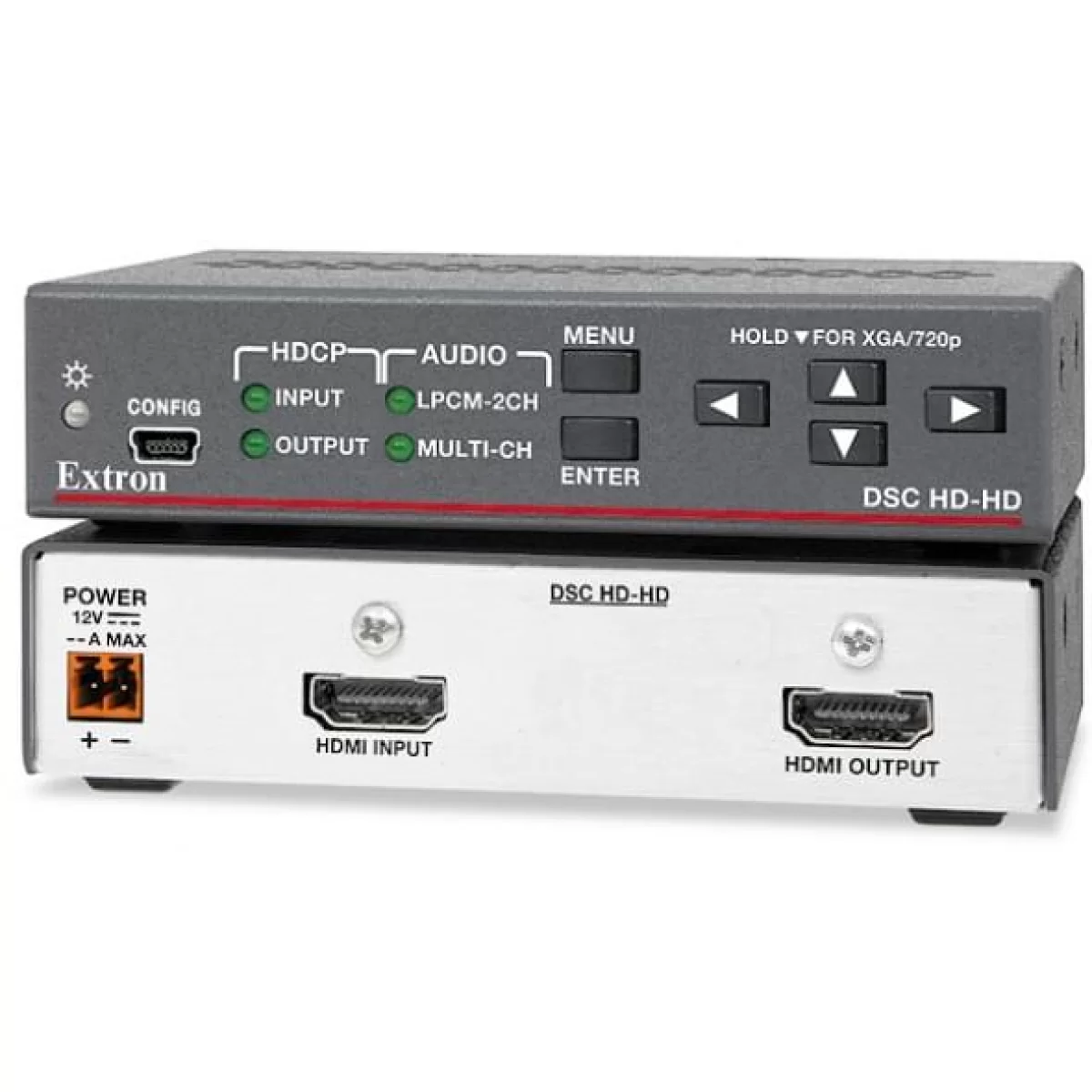

Интерфейс управления на передней панели DSC HD-HD обеспечивает быстрый доступ к функциям. Предлагается возможность удалённой настройки и управления по интерфейсу USB. Экранное меню позволяет управлять функциями и настройками устройства, включая быстрый доступ к основным параметрам, таким как статус HDCP и формат эмбедированного аудио. В дополнение к этому, светодиодные индикаторы на передней панели отражают визуальное подтверждение наличия и формата сигнала на входе и выходе. DSC HD-HD смонтирован в металлический корпус высотой 2,5 см, в четверть ширины стойки, и может быть с лёгкостью интегрирован в различные системы.

Технические характеристики

• Взаимное преобразование видеосигналов HDMI — DSC HD-HD обеспечивает высококачественное скалирование и преобразование разрешений и кадровой частоты HDMI-видео.
• Вход: HDMI, один
• Выход: HDMI, один
• Принимает разрешения HDMI-видео от 480i до 1920x1200, 1080p/60 и 2K — DSC HD-HD совмесим с видео как стандартного, так и высокого разрешения.
• Усовершенствованный скалирующий процессор с 30‑битной обработкой и адаптированным к движению деинтерлейсингом для сигналов до 1080i — скалирование изображения и преобразование формата видео с точностью до 30 бит для повышенной точности цветового представления и детального соответствия. Улучшенный деинтерлейсинг для всех сигналов до 1080i обеспечивает оптимальное качество изображения.
• Выбор выходных разрешений от 640x480 до 1920x1200, включая 1080p/60 и 2K — Предлагаемые выходные форматы включают компьютерные разрешения и видеоразрешения до 1920x1200, в том числе 1080p/60 и 2K.
• Совместимость с HDCP — отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или не совместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Поддерживает спецификации HDMI: скорость передачи данных до 6,75 Гбит/с, Deep Color и аудиоформаты HD без потерь
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и корректное отображение на дисплее.
• Управление соотношением сторон экрана — соотношение сторон выводимого изображения может регулироваться при помощи выбора режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели или USB особенно удобна для операторов систем и персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame, и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Светодиодные индикаторы наличия сигнала, статуса HDCP, аудиоформата и питания на передней панели — визуальная индикация статуса системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Экранное меню — интуитивное экранное меню обеспечивает простую настройку системы при помощи интерфейса управления на передней панели. Основные параметры, такие как форматы входного и выходного видеосигналов, удобно сгруппированы на начальном экране быстрой настройки Quick Setup, а дополнительные экраны предоставляют возможность полного управления остальными функциями и установками устройства.
• Переход в режим «Standby» — устройство может быть настроено на автоматическую блокировку вывода видео и сигналов синхронизации к дисплею, если активный входной сигнал не обнаружен. В результате этого, проектор или плоскопанельный дисплей автоматически отключаются, что способствует сбережению энергии и увеличению срока службы ламп или панели.
• Автоматический «pulldown» 3:2 и 2:2 — усовершенствованные технологии для обработки отснятого на плёнку материала максимально повышают качество изображения для источников NTSC, PAL, и 1080i.
• Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — устройство предлагает несколько тестовых таблиц для видеосигналов и розовый шум для аудио в целях содействия правильной системной настройке и калибровке устройств отображения.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, однако доступ к ним возможен при управлении по USB.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Простая установка и пуско-наладка с помощью программного обеспечения для настройки устройств PSC (Product Configuration Software) от Extron — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Высота устройства 2,5 см, металлический корпус шириной в четверть стойки
• В комплекте фиксатор LockIt® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
