Extron DSC DP-HD A Скалер DisplayPort в HDMI с деэмбедированием аудио

Extron DSC DP-HD A – это высокопроизводительный HDCP-совместимый скалер, который преобразует сигналы DisplayPort в HDMI. Он принимает видео DisplayPort с разрешениями до 3840x2160 при 30 Гц (reduced blanking) и обеспечивает скалирование высокого качества с выводом различных форматов до 1920x1200, в том числе 1080p/60 и 2K. DSC DP‑HD A предлагает расширенную обработку видеосигнала от Extron с деинтерлейсингом сигналов с разрешением до 1080i и обработкой Deep Color. Устройство имеет ряд удобных для интегратора функций, таких как режим работы с автозапоминанием настроек, экранный интерфейс, тестовые таблицы, EDID Minder®, деэмбедирование стереоаудио и локальный выход DisplayPort, в то время как компактный корпус упрощает инсталляцию. DSC DP‑HD A является оптимальным решением для интегрирования сигналов DisplayPort высокого разрешения в инфраструктуру AV-систем с коммутацией и распределением HDMI.

Высококачественная обработка видео

DSC DP-HD A осуществляет деинтерлейсинг высокого качества всех форматов до 1080i и обработку Deep Color для поддержки оптимального качества изображения. Автоматический «pulldown» 3:2 и 2:2 максимально улучшает качество изображения для источников отснятого на плёнку материала. Дополнительно доступна автоматическая настройка цветового пространства и цветового семплирования выходного сигнала HDMI для обеспечения совместимости с подключённым дисплеем DVI или HDMI.

Также предлагаются переключаемые режимы FILL и FOLLOW для вывода изображения с правильным соотношением сторон. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Расширенные возможности для аудио

DSC DP-HD A выполняет основные функции для интеграции аудиосигналов, в том числе деэмбедирование стереоаудио из DisplayPort, возможность блокировки аудио (mute) и настройку громкости на выходе. Для удобства DSC DP‑HD A имеет выход для аналогового двухканального аудио для передачи деэмбедированного аудио в акустическую систему или другим устройствам воспроизведения аудио. Есть возможность выбора режима аудио на выходе: стерео или двойное моно.

Различные варианты управления и функционирования

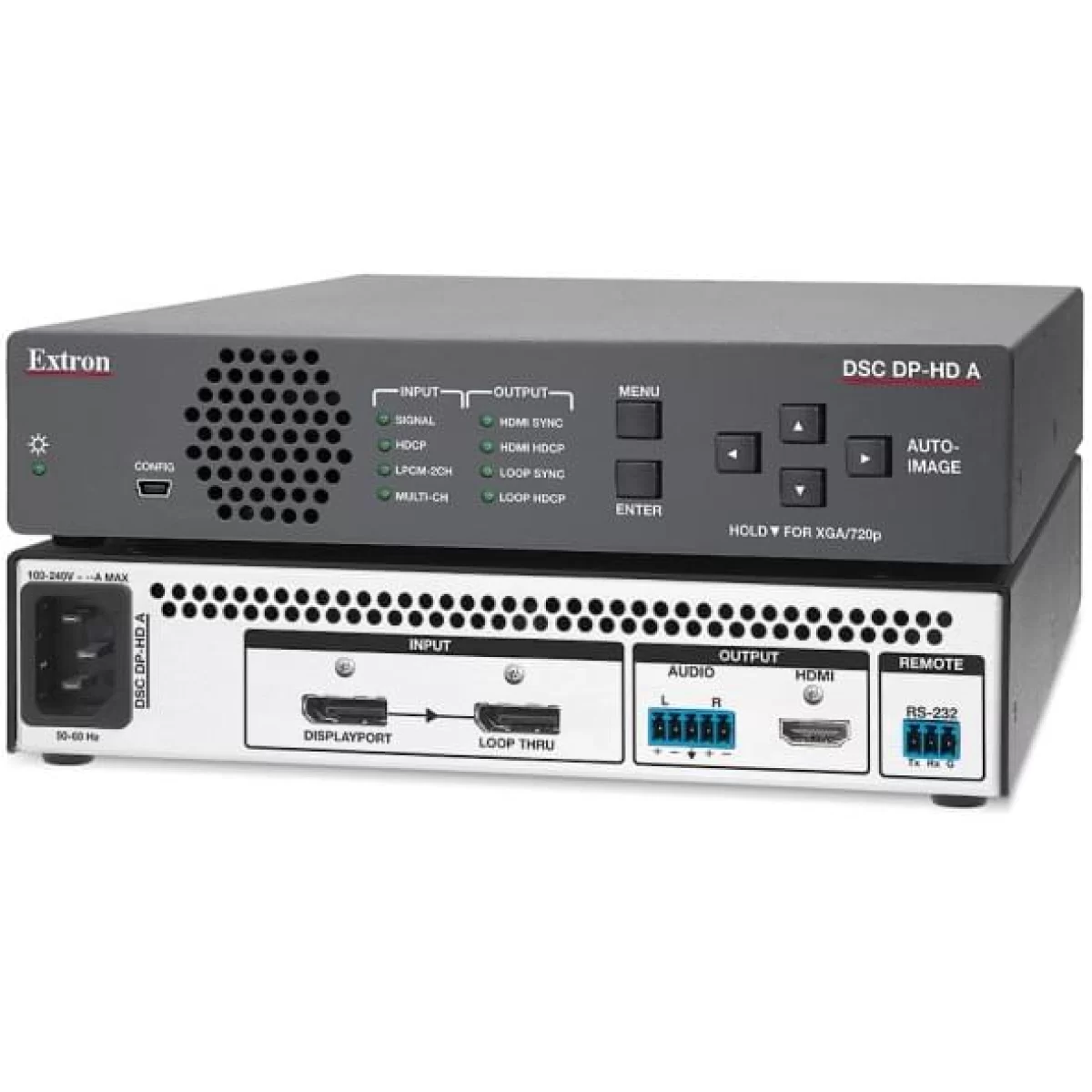

Интерфейс управления на передней панели DSC DP-HD A обеспечивает быстрый доступ к функциям. Предлагается возможность удалённой настройки и управления по RS‑232 и через USB. Экранный интерфейс позволяет осуществлять управление функциями и настройками устройства, включая быстрый доступ к основным параметрам, таким как форматы и разрешение входного и выходного видеосигналов. Дополнительно светодиодные индикаторы на передней панели отражают визуальное подтверждение форматов входного и выходного сигналов и их наличия. DSC DP‑HD A смонтирован в металлическом корпусе 1U в половину ширины стойки и может быть с лёгкостью интегрирован в различные системы.

Технические характеристики

• Скалирование видео DisplayPort в HDMI — DSC DP‑HD A обеспечивает высококачественное преобразование формата и разрешения видеосигналов с деэмбедированием аудио, оптимизируя видео DisplayPort для поддержки дисплеев и других устройств отображения с интерфейсом HDMI.
• Вход: один вход DisplayPort с локальным выходом
• Выходы: один HDMI, балансное/небалансное стереоаудио на 5-пиновом разъёме под зажим
• Принимает сигналы DisplayPort до 3840x2160 при 30 Гц (reduced blanking) — DSC DP‑HD A поддерживает входные сигналы DisplayPort с самыми разными разрешениями, в том числе 3840x2160 при 30 Гц (reduced blanking).
• Локальный выход DisplayPort обеспечивает локальный мониторинг в исходном разрешении сигнала — вход DisplayPort с локальным выходом позволяет подключить выходной сигнал к локальному монитору.
• Усовершенствованный скалирующий процессор с 30-битной обработкой и адаптированным к движению деинтерлейсингом для сигналов до 1080i — скалирование изображения и преобразование формата видео с точностью до 30 бит для повышенной точности цветового представления и детального соответствия. Улучшенный деинтерлейсинг для всех сигналов до 1080i обеспечивает оптимальное качество изображения.
• Деэмбедирование аудиосигнала из DisplayPort — эмбедированное в DisplayPort двухканальное аудио формата PCM может быть извлечено с направлением на аналоговый выход; многоканальные и сжатые форматы bitstream могут передаваться на выходы HDMI.
• Выбор выходных разрешений от 640x480 до 1920x1200, включая 1080p/60 и 2K — предлагаемые выходные форматы включают компьютерное видео до 1920x1200, в том числе 1080p/60 и 2K.
• Совместимость с HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет устройству выглядеть совместимым или несовместимым с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и корректное отображение на дисплее.
• Поддержка скорости передачи данных DisplayPort до 10,8 Гбит/с
• Управление соотношением сторон экрана — соотношение сторон выходного видеосигнала может регулироваться при помощи режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели, RS‑232 или USB особенно удобна для операторов систем и персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Синхронизация скорости передачи кадров Accu-RATE Frame Lock (AFL™) — уникальная запатентованная технология Extron синхронизирует кадровую частоту выходного сигнала с входом во избежание прерывания сигнала, вызванного преобразованием кадровой частоты.
• Светодиодные индикаторы формата и наличия сигнала, а также питания на передней панели — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Управление стоп-кадром (Freeze) — «живое» изображение может быть остановлено c помощью команд управления через RS‑232 или USB.
• Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с разными выходными разрешениями.
• Функция Auto Input Memory — при активации функции устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При следующем обнаружении идентичного сигнала эти настройки изображения автоматически восстанавливаются из памяти.
• Экранный интерфейс — интуитивные экранные меню обеспечивают простую настройку системы при помощи интерфейса управления на передней панели. Такие ключевые параметры, как форматы входного и выходного видеосигналов, удобно сгруппированы на начальном экране быстрой настройки Quick Setup, а дополнительные экраны предоставляют возможность полного управления остальными функциями и установками устройства.
• Переход в режим Standby — устройство может быть настроено на автоматическую блокировку вывода видео и сигналов синхронизации к дисплею, если активный входной сигнал не обнаружен. Это позволяет проектору или плоскому дисплею автоматически переходить в режим ожидания, что способствует сбережению энергии и увеличению срока службы ламп или панели.
• Режим энергосбережения — устройство можно переключить в режим низкого потребления энергии, если оно не используется.
• Автоматический «pulldown» 3:2 и 2:2 — усовершенствованные технологии для обработки отснятого на плёнку материала максимально повышают качество изображения для источников NTSC, PAL и 1080i.
• Функции регулировки яркости, контрастности и детализации, а также горизонтального и вертикального положения, вылетов развёртки и размера изображения
• Пользовательские предустановки — предустановки с запоминанием для каждого входа для сохранения в памяти и восстановления настроек оптимизированного изображения.
• Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — устройство предлагает несколько тестовых таблиц для видеосигналов и розовый шум для аудио в целях содействия правильной системной настройке и калибровке устройств отображения.
• Регулировка громкости на выходе — общая регулировка громкости на аналоговом выходе линейного уровня.
• Встроенная задержка аудиосигнала — вывод аудио автоматически задерживается для компенсации задержки, вызванной обработкой видео.
• Возможность блокировки аудио (mute) — входящее эмбедированное в DisplayPort аудио может быть отключено. Аудио также может отключить на выходах для аналогового аудио и HDMI, а также для локального выхода DisplayPort.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, с сохранением доступа к управлению через USB или RS‑232.
• Порт управления по RS-232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без использования задней панели.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Высота 1U, металлический корпус шириной в половину стойки
• В комплекте фиксатор LockIt® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
