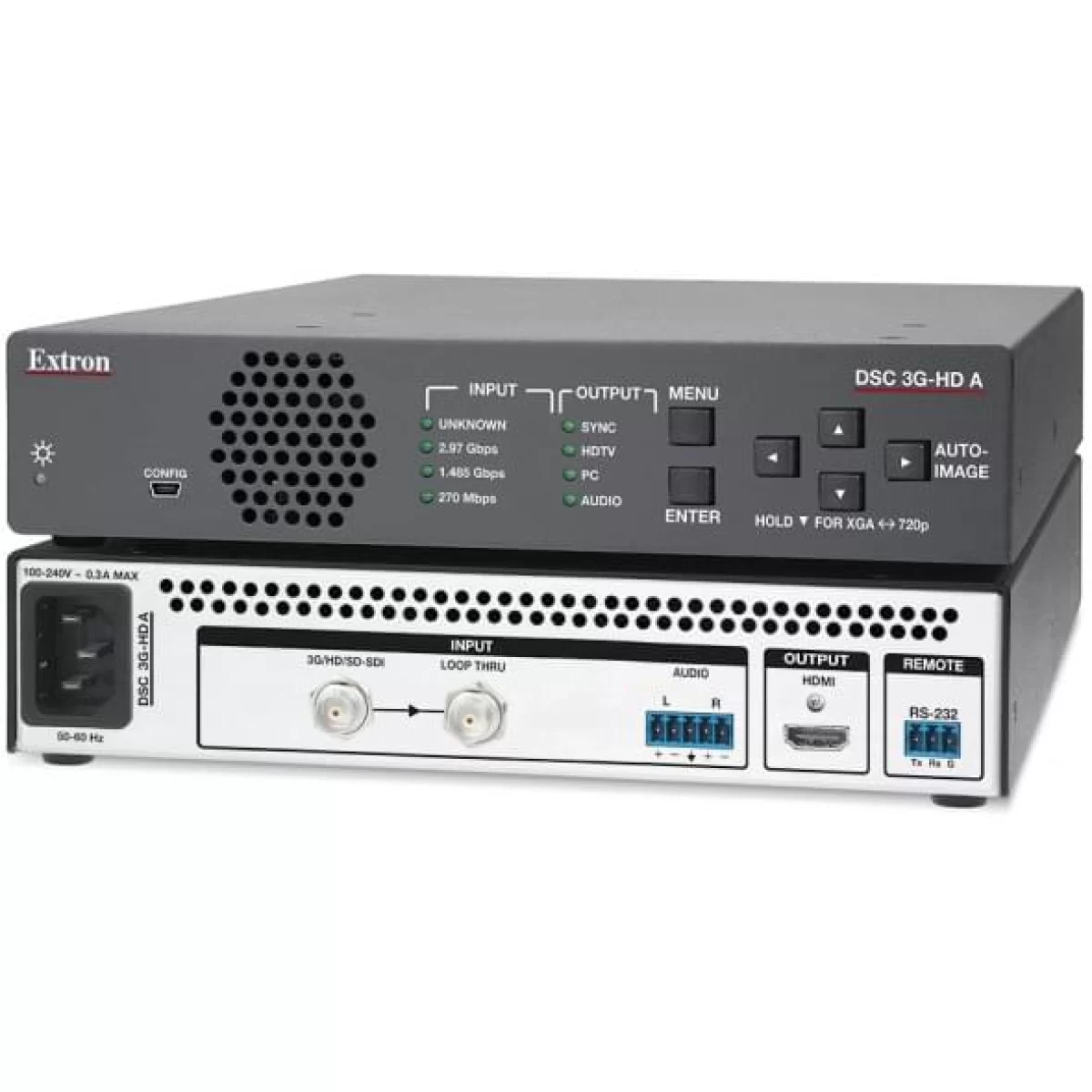

Extron DSC 3G-HD A Cкалер 3G-SDI в HDMI с эмбедированием аудио DSC 3G-HD A

Extron DSC 3G-HD A – это высокопроизводительный скалер 3G‑SDI в HDMI, осуществляющий преобразование сигналов 3G‑SDI, HD‑SDI и SDI в формат HDMI. Он принимает и скалирует видео стандарта SMPTE с разрешениями от 480i и 576i до 1080p/60 и 2K и выводит различные разрешения до 1920x1200, в том числе HDTV 1080p/60 и 2K. DSC 3G‑HD A предлагает расширенную обработку видеосигнала от Extron с деинтерлейсингом сигналов с разрешением до 1080i и обработкой Deep Color. Эмбедирование стереоаудио и локальный выход SDI упрощают интеграцию в профессиональных проектах с высокими требованиями, а компактный корпус обеспечивает удобство инсталляции. DSC 3G‑HD A является оптимальным решением для инсталляций, где необходимо обеспечить взаимодействие широковещательных сигналов с оборудованием профессионального или потребительского уровня, в том числе для редактирования и монтажа видео, арендных помещений и сцен, медицинского оборудования для создания изображений и крупномасштабных презентаций.

Высококачественная обработка видео

DSC 3G‑HD A осуществляет деинтерлейсинг высокого качества всех форматов до 1080i и обработку Deep Color для поддержки оптимального качества изображения. Дополнительно доступна автоматическая настройка цветового пространства и цветового семплирования выходного сигнала HDMI для обеспечения совместимости с подключённым дисплеем DVI или HDMI. Автоматический «pulldown» 3:2 и 2:2 максимально улучшает качество изображения для источников отснятого на плёнку материала.

Для улучшения и упрощения интеграции DSC 3G‑HD A предлагает автоматическую эквализацию на входе и перетактирование на локальном выходе SDI. Эквализация на входах восстанавливает форму и тайминги входящих сигналов 3G‑SDI, сокращая необходимость в дополнительных устройствах обработки за счёт усиления слабого сигнала или компенсации потерь в длинных кабелях от источников.

Также предлагаются переключаемые режимы FILL и FOLLOW для вывода изображения с правильным соотношением сторон. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Расширенные возможности для аудио

DSC 3G‑HD A предлагает улучшенные возможности настройки аудиосигналов, в том числе эмбедирование аудио в HDMI, регулировку усиления и затухания на входе, а также блокировку входного аудио (mute). Для соответствия требованиям инсталляции скалер может эмбедировать входные аналоговые аудиосигналы или до четырёх пар аудиоканалов AES из входа SDI в выходной сигнал HDMI. DSC 3G‑HD A предоставляет возможность регулировки усиления и затухания на входе для аналогового стереоаудио, а также функцию блокировки аудиовхода.

Различные варианты управления и функционирования

Интерфейс управления на передней панели DSC 3G‑HD A обеспечивает быстрый доступ к функциям. Предлагается возможность удалённой настройки и управления по RS‑232 и через USB. Экранный интерфейс позволяет осуществлять управление функциями и настройками устройства, включая быстрый доступ к основным параметрам, таким как форматы и разрешение входного и выходного видеосигналов. Дополнительно светодиодные индикаторы на передней панели отражают визуальное подтверждение форматов входного и выходного сигналов и их наличия. DSC 3G‑HD A смонтирован в металлическом корпусе 1U в половину ширины стойки и может быть с лёгкостью интегрирован в различные системы.

Технические характеристики

• Скалирование видео 3G‑SDI, HD‑SDI и SDI в HDMI — DSC 3G‑HD A обеспечивает высококачественное преобразование формата и разрешения видеосигнала с эмбедированием аудио.
• Входы: один вход 3G‑SDI/HD‑SDI/SDI с локальным выходом loop-through на разъёмах BNC, балансное/небалансное стереоаудио на 5‑пиновом разъёме под зажим
• Выход: один HDMI
• Принимает сигналы 3G‑SDI/HD‑SDI/SDI со скоростью передачи до 2,97 Гбит/с — DSC 3G‑HD A поддерживает видеоформаты от 480i и 576i до 1080p/60 и 2K. Устройство соответствует стандартам цифрового видео SMPTE 259M, 292M, 424M и ITU.
• Усовершенствованный скалирующий процессор с 30-битной обработкой и адаптированным к движению деинтерлейсингом для сигналов до 1080i — скалирование изображения и преобразование формата видео с точностью до 30 бит для повышенной точности цветового представления и детального соответствия. Улучшенный деинтерлейсинг для всех сигналов до 1080i обеспечивает оптимальное качество изображения.
• Эмбедирование аудио в HDMI — аналоговое стереоаудио или до четырёх пар аудиоканалов AES, поступающих от входа SDI, могут быть эмбедированы в выход HDMI.
• Выбор выходных разрешений от 640x480 до 1920x1200, в том числе 1080p/60 и 2K — предлагаемые выходные форматы включают компьютерное видео до 1920x1200, в том числе 1080p/60 и 2K.
• Эквализация для компенсации потерь на входе и перетактирование на локальном выходе — осуществляет автоматическую эквализацию входящих сигналов 3G‑SDI, а также восстанавливает форму и тайминги сигналов на локальном выходе.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Управление соотношением сторон экрана — соотношение сторон выводимого изображения может регулироваться при помощи выбора режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Синхронизация скорости передачи кадров Accu-RATE Frame Lock (AFL™) — уникальная запатентованная технология Extron синхронизирует кадровую частоту выходного сигнала с входом во избежание прерывания сигнала, вызванного преобразованием кадровой частоты.
• Светодиодные индикаторы формата и наличия сигнала, а также питания на передней панели — визуальная индикация состояния системы для обеспечения обратной связи в режиме реального времени и мониторинга основных эксплуатационных параметров.
• Управление стоп-кадром (Freeze) — «живое» изображение может быть остановлено c помощью команд управления через RS‑232 или USB.
• Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с разными выходными разрешениями.
• Функция Auto Input Memory — при активации функции устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При следующем обнаружении идентичного сигнала эти настройки изображения автоматически восстанавливаются из памяти.
• Возможность выбора выходного цветового пространства — цветовое пространство может быть настроено на RGB или компонентное видео.
• Экранный интерфейс — интуитивные экранные меню обеспечивают простую настройку системы при помощи интерфейса управления на передней панели. Такие ключевые параметры, как форматы входного и выходного видеосигналов, удобно сгруппированы на начальном экране быстрой настройки Quick Setup, а дополнительные экраны предоставляют возможность полного управления остальными функциями и установками устройства.
• Переход в режим Standby — устройство может быть настроено на автоматическую блокировку вывода видео и сигналов синхронизации к дисплею, если активный входной сигнал не обнаружен. Это позволяет проектору или плоскому дисплею автоматически переходить в режим ожидания, что способствует сбережению энергии и увеличению срока службы ламп или панели.
• Режим энергосбережения — устройство можно переключить в режим низкого потребления энергии, если оно не используется.
• Автоматический «pulldown» 3:2 и 2:2 — усовершенствованные технологии для обработки отснятого на плёнку материала максимально повышают качество изображения для источников NTSC, PAL и 1080i.
• Функции регулировки яркости, контрастности и детализации, а также горизонтального и вертикального положения, вылетов развёртки и размера изображения
• Пользовательские предустановки — предустановки с запоминанием для каждого входа для сохранения в памяти и восстановления настроек оптимизированного изображения.
• Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — устройство предлагает несколько тестовых таблиц для видеосигналов и розовый шум для аудио в целях содействия правильной системной настройке и калибровке устройств отображения.
• Усиление и затухание входного аудиосигнала — усиление или затухание могут регулироваться на аналоговом стереовходе.
• Встроенная задержка аудиосигнала — вывод аудио автоматически задерживается для компенсации задержки, вызванной обработкой видео.
• Блокировка входного аудиосигнала (muting) — возможность индивидуальной блокировки входного аналогового стереоаудио или аудио SDI.
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, с сохранением доступа к управлению через USB или RS‑232.
• Порт управления по RS‑232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без использования задней панели.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Высота 1U, металлический корпус шириной в половину стойки
• В комплекте фиксатор LockIt® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
