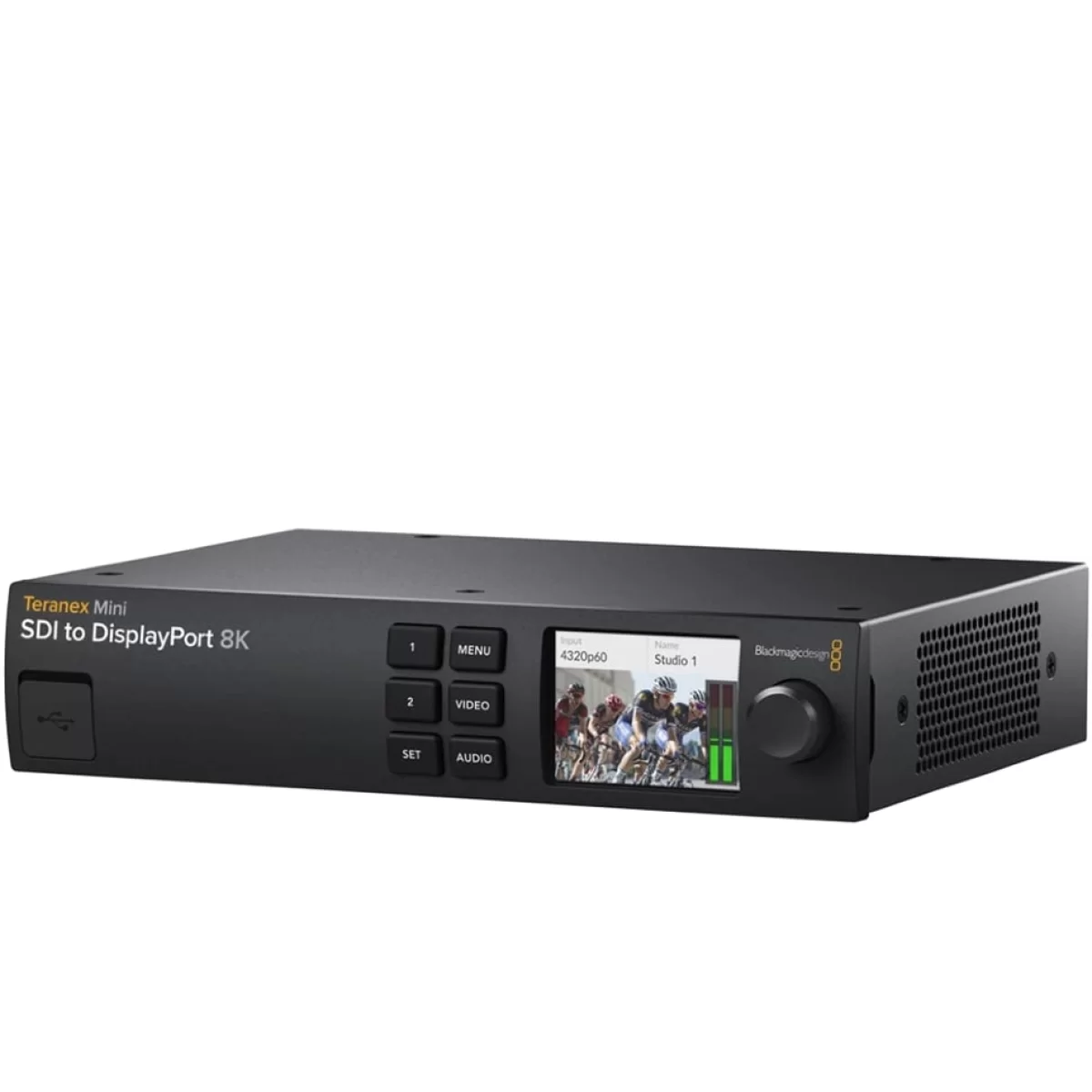

Blackmagic Teranex Mini SDI to DisplayPort 8K HD Видеоконвертер
Blackmagic Teranex Mini SDI to DisplayPort 8K HD - Видеоконвертер
Решение для вывода изображения с SDI-техники на экран с интерфейсом DisplayPort при работе с форматами HD, Ultra HD и 8K до 4320p/60. Модель имеет два полноразмерных разъема DisplayPort и один выход USB-C DisplayPort, позволяет использовать понижающую конверсию и LUT-таблицы (10 бит RGB) на основе 33 координатных точек, средства калибровки для совместимых устройств, форму волны, дисплей параметров, вектороскоп и гистограмму.
Характеристики:
Видеовходы SDI | 4 x 12G SDI с автоматическим переключением между HD, 2K, 4K и 8K |
Интерфейс | Dual/Quad Link 12G SDI только для 8K |
Видеовыходы SDI | Четыре сквозных выхода 12G SDI |
Видеовыходы DisplayPort | Два полноразмерных разъема DisplayPort. Один разъем USB-C DisplayPort Совместимость с сертифицированными пассивными кабелями USB C, которые обеспечивают передачу в режиме DisplayPort. Активные универсальные кабели USB C и Thunderbolt не поддерживаются. |
Вывод аналогового звука | Два канала аналогового звука через разъемы RCA |
Поддержка встроенного звука | 16 каналов встроенного звука на всех сквозных SDI-выходах и восемь каналов на выходах DisplayPort |
Скорость передачи данных | 1,5/3/6/12 Гбит/с, 2SI Dual Link 12G-SDI, 2SI Quad Link 12G-SDI, Square Division Quad Link 12G-SDI |
Настройка и обновление | Через передний порт USB С или Ethernet |
Регенерация сигнала | Да |
Стандарты и форматы | |
Форматы SD | Нет |
Форматы HD | 720p/50/59,94/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98/24/25/29,97/30 |
Форматы 2K | 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI |
Форматы Ultra HD | 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60 |
Форматы 4K DCI | 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI |
Форматы 8K | 4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/47,95; 4320p/48; 4320p/50; 4320p/59,94; 4320p/60. Автоматическое переключение между 2SI и Square Division. |
Форматы 8K DCI | 8Kp/23,98 DCI; 8Kp/24 DCI; 8Kp/25 DCI; 8Kp/29,97 DCI; 8Kp/30 DCI; 8Kp/47,95 DCI; 8Kp/48 DCI; 8Kp/50 DCI; 8Kp/59,94 DCI; 8Kp/60 DCI. Автоматическое переключение между 2SI и Square Division. |
Интерфейс SDI | В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A и Level B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10 |
Скорость SDI-видеопотока | Видеоинтерфейс SDI позволяет переключаться между SD 1,5G SDI, HD 3G SDI (Level A и Level B), 6G SDI и 12G SDI |
Частота выборки SDI-изображения | 4:2:2 и 4:4:4 |
Дискретизация SDI-звука | Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит) |
Цветовое разрешение SDI | 4:2:2 и 4:4:4 |
Цветовое пространство SDI | YUV и RGB |
Форматы SD | Нет |
Форматы HD | 720p/50/59,94/60 1080i/50/59,94/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60 |
Форматы Ultra HD | 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60 |
Форматы 5K и 6K | Согласно настройкам EDID монитора с интерфейсом DisplayPort |
Форматы 8K | 4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/47,95; 4320p/48; 4320p/50; 4320p/59,94; 4320p/60 |
Цветовое пространство DisplayPort | REC 709, REC 2020 |
Цветовое разрешение DisplayPort | YUV 4:2:2 и RGB 4:4:4 в HD, 2K, 4K и 8K. LUT-таблицы на основе 33 координатных точек можно загрузить с помощью приложения Teranex Utility или создать с использованием калибровочных средств третьих сторон. |
Диаграммы | Форма сигнала, RGB/YUV, вектороскоп, гистограмма |
Режимы просмотра | Два индикатора с регулировкой прозрачности поверх изображения. Форма волны и дисплей параметров с обычной и HDR-шкалой. |
Преобразование | Вывод возможен в SDR, HLG или PQ |
Программное управление | Обновление ПО для Mac OS X™ и Windows™ через порт USB-С или по сети Ethernet |
Обновление внутреннего ПО | Через приложение для обновления ПО |
Операционные системы | Mac icon Mac 10.14 Mojave, Mac 10.15 Catalina или более поздняя версия Windows Icon Windows 10 (64-разрядная версия) |
Управление настройками | Шесть кнопок и ручка прокрутки для работы с меню и настройками, цветной ЖК-дисплей размером 2,2 дюйма |
Питание | Один встроенный универсальный блока питания переменного тока с гнездом IEC C14. Требуется кабель IEC. Вход 100-240 В переменного тока. |
Потребляемая мощность | 35 Вт |
Диапазон рабочего напряжения | 100–240 В переменного тока |
Рабочая температура | от 0° до 40° C |
Температура хранения | от -20° до 60° C |
Относительная влажность | от 0% до 90% (без конденсации) |
Комплект поставки | Teranex Mini SDI to DisplayPort 8K HDR |
