Blackmagic Studio Fiber Converter Конвертер

Blackmagic Studio Fiber Converter - Конвертер

Размещение и питание камер на расстоянии до 2 км от студии при использовании оптоволоконного кабеля по стандарту SMPTE

Blackmagic Studio Fiber Converter обеспечивает подачу питания вместе с изображением и звуком , сообщениями двусторонней связи и сигналами индикации состояния через один оптоволоконный кабель по стандарту SMPTE. Это позволяет размещать камеры на расстоянии до 2 км от стационарной или мобильной телестудии. Studio Fiber Converter оснащается интерфейсом 12G-SDI для поддержки всех разновидностей HD- и Ultra HD-форматов вплоть до 2160p/60. С помощью этих конвертеров можно создать полноценную конфигурацию съемочной техники на основе URSA Broadcast и URSA Mini , чтобы работать над самыми сложными проектами!

Размещение камер в любом месте

Прямая трансляция из самого центра событий

При показе спортивных соревнований и освещении массовых мероприятий камеры приходится размещать на достаточном удалении от остального оборудования. Традиционный SDI-интерфейс не позволяет передавать сигнал на большое расстояние , а для питания , двусторонней связи , индикации состояния , изображения и звука необходимо проложить отдельные дорогостоящие кабели. Новый конвертер устраняет эту проблему за счет использования одного оптоволоконного соединения по стандарту SMPTE , поэтому съемочная группа может находиться абсолютно в любом месте за пределами передвижной телестанции. Studio Fiber Converter доступен по цене и оснащается привычными интерфейсами , что делает его идеальным выбором для студий веб-вещания, образовательных заведений , религиозных организаций и компаний , оказывающих услуги технического сопровождения при создании контента в реальном времени.

Использование волоконно-оптического кабеля по стандарту SMPTE

Многоступенчатый механизм защиты

Studio Fiber Converter предназначен для работы с гибридным оптоволоконным кабелем и разъемами по стандартам SMPTE 311M и SMPTE 304 соответственно. Такой кабель имеет три пары проводников ( оптическая , сигнальная и силовая), а также центральный упрочняющий элемент , обеспечивающий надежность и долговременную эксплуатацию. После подключения к Blackmagic Studio Fiber Converter выполняется автоматическая проверка соединения , а затем подается ток напряжением 200 В для питания съемочной техники и дополнительных устройств. Это позволяет размещать камеры на значительном удалении от сети энергоснабжения. Обе модели оснащены микроконтроллерами для постоянного мониторинга параметров питания , которое мгновенно отключается при обнаружении утечки на землю , повреждении или обрыве линии. Благодаря такому механизму защиты работа с техникой является полностью безопасной.

Порт 10G Ethernet для IP‑видео

Сверхбыстрая передача видео , звука и команд управления

Blackmagic Studio Fiber Converter имеет порт 10G Ethernet , обеспечивающий передачу программного и обратного потоков , сообщений двусторонней связи и сигналов индикации состояния , команд управления камерой и объективом по IP-протоколу с малой задержкой. Для этого предусмотрено кодирование и декодирование 10-битного видео с компрессией без визуальных потерь , поэтому обе модели дают возможность в будущем использовать высокоскоростные сети Ethernet с поддержкой IP.

Blackmagic Studio Fiber Converter

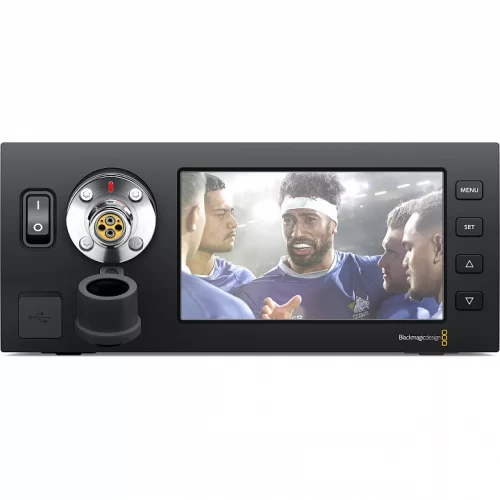

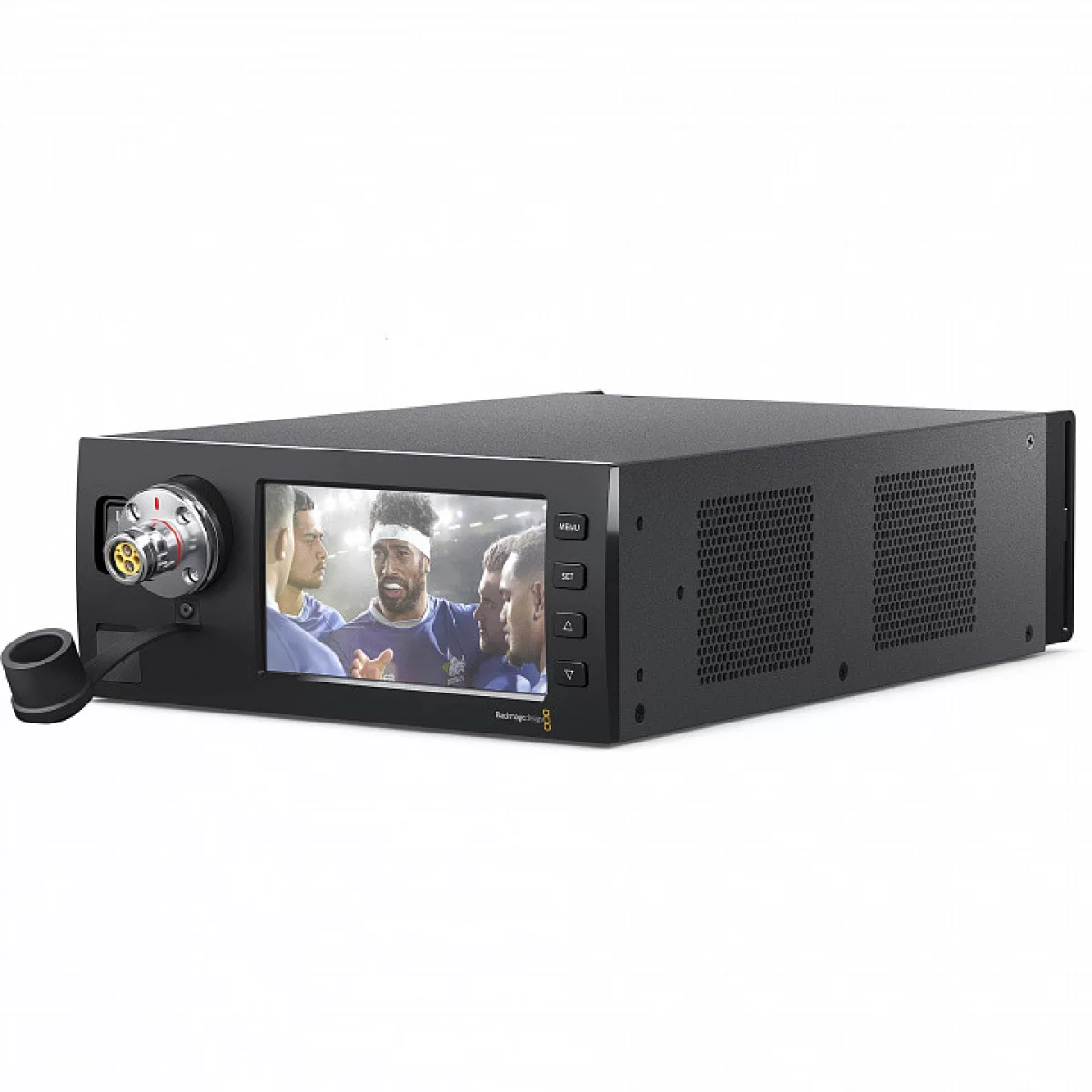

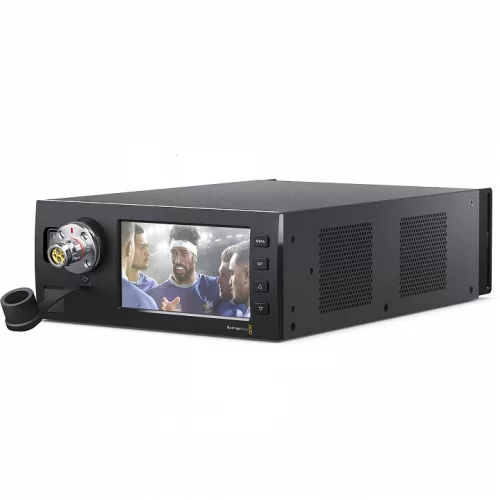

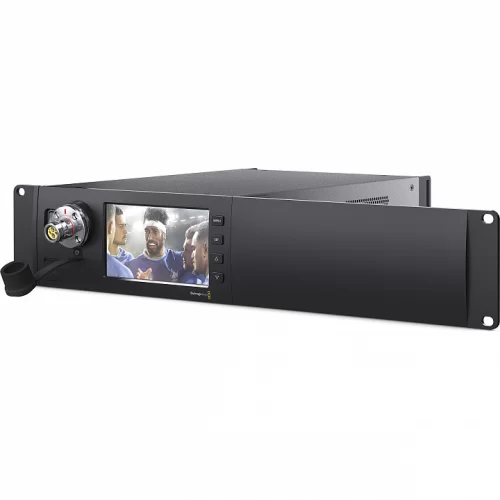

Blackmagic Studio Fiber Converter предназначается для установки на другом конце цепи и выполняет преобразование получаемого сигнала для вывода на эфирные видеомикшеры , звуковые пульты и другое студийное оборудование. Конвертер позволяет питать съемочную технику со всеми аксессуарами , поддерживает индикацию состояния и обмен сообщениями двусторонней связи для подключения интерком-систем сторонних производителей , а также дает возможность использовать резервный канал для контакта с техгруппой при сбое на основной линии. Эта модель обеспечивает передачу Ultra HD- и трех независимых HD-потоков, дистанционное управление камерой и панорамированием через один оптоволоконный кабель по стандарту SMPTE. Дополнительно предусмотрен 5-дюймовый ЖК-дисплей, который служит для мониторинга поступающего изображения и помогает менять необходимые настройки.

Двусторонняя связь

Две пары основных каналов и один резервный

Blackmagic Studio Fiber Converter имеет два 5-контактных XLR-разъема, которые совместимы с профессиональной гарнитурой и предназначены для двусторонней связи. Они позволяют подключать наушники и выводить на них обратный программный сигнал , при этом для звука предусмотрена регулировка громкости. Если оптическая пара не выполняет передачу данных , вместо нее в оптоволоконном кабеле по стандарту SMPTE будут задействованы два сигнальных проводника , служащие как резервная линия.
