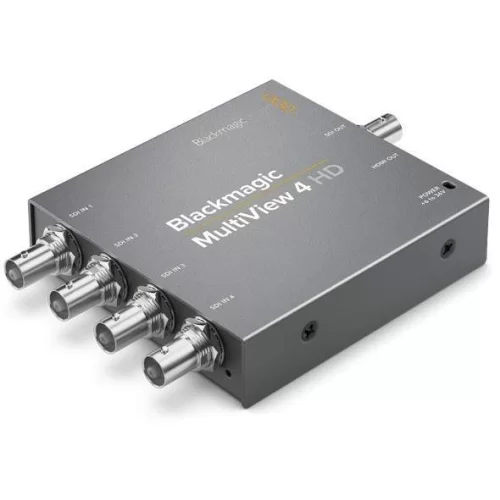

Blackmagic MultiView 4 HD Мультививер

Blackmagic MultiView 4 HD - Мультививер

Мониторинг SDI-сигналов в HD или Ultra HD на одном дисплее или ТВ‑экране

Blackmagic MultiView — первое в мире решение для мониторинга Ultra HD-видео из нескольких SDI-источников на едином HD- или Ultra HD-дисплее. Все входы поддерживают полнокадровую повторную синхронизацию , позволяя параллельно работать с SD , HD и Ultra HD на одном экране. При подключении телевизора сверхвысокой четкости изображение формируется из четырех сегментов , каждый из которых выводится в формате 1080 HD. Дополнительно можно использовать индикацию уровня звука , идентификаторы окон и другие функции.

Параллельная передача SD- и HD-изображения на один экран

Blackmagic MultiView 4 HD — доступное по цене решение для одновременного вывода на экран четырех разных SDI-сигналов. Каждое окно является независимым , допуская включение и отключение таких дополнительных параметров , как идентификаторы и уровень звука. Полная повторная синхронизация позволяет работать с любой комбинацией форматов до 1080p/60 , даже если они отличаются по кадровой частоте. Интерфейс 3G-SDI обеспечивает разную скорость передачи данных , поэтому устройство совместимо со всей SD- и HD-техникой, включая оборудование обоих уровней ( Level A и Level B). Кроме того , благодаря выходам 3G-SDI и HDMI можно использовать профессиональные SDI-дисплеи и недорогие бытовые телевизоры.

Многооконный режим мониторинга

MultiView идеально подходит для использования в больших аппаратных , при производстве в прямом эфире , на съемочной площадке и в условиях ограниченного пространства. С этим решением можно обойтись без множества мониторов , десятка проводов и дополнительных источников питания — достаточно просто подключить камеры , деки , видеомикшеры и коммутаторы к SDI-разъемам, после чего все сигналы будут доступны для обзора на одном HD- или Ultra HD‑экране.

Любое сочетание SD-, HD- и Ultra HD-сигналов

Каждое из окон Blackmagic MultiView представляет собой независимый экран. На всех SDI-входахиспользуется полнокадровая повторная синхронизация , которая обеспечивает параллельную обработку сигналов любых стандартов и кадровой частоты. Благодаря этому одно решение заменяет четыре или 16 мониторов , позволяя выводить на единый дисплей изображение в NTSC , PAL , 720p , 1080i и 1080p , а на некоторых моделях — еще и Ultra HD вплоть до 2160p/30.

Лучшее решение для одновременного вывода изображений

MultiView поддерживает работу с HD , а модели с интерфейсом 6G-SDI — еще и с Ultra HD. Это обеспечивает совместимость с имеющимся HD-оборудованием и в то же время позволяет получать более высокую резкость на Ultra HD-экране. Видео в Ultra HD содержит в четыре раза больше пикселей по сравнению с HD , поэтому качество изображения будет значительно лучше , чем раньше. В конфигурации 2×2 все окна Ultra HD-дисплея выводятся без масштабирования с разрешением 1920×1080. Благодаря наличию разъемов SDI и HDMI к устройству можно подключать телевизоры , проекторы , вещательные мониторы и другое оборудование.

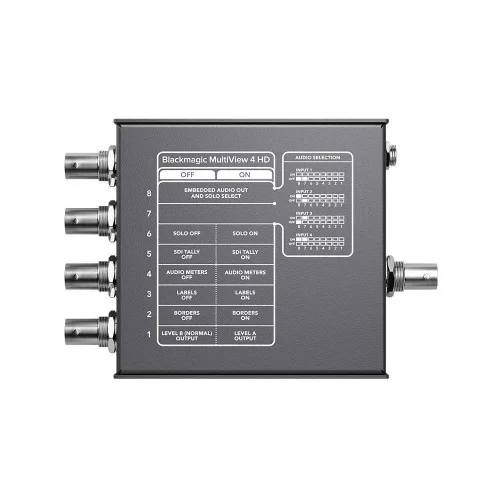

Идентификаторы окон , Tally и индикаторы звука

MultiView имеет нескольких удобных функций для облегчения мониторинга: индикацию Tally , отображение уровней звука и возможность вывода аудио из любого источника. Экранные идентификаторы окон отличаются элегантным дизайном и меняют свои размеры в соответствии с выбранной конфигурацией окон. Дополнительно предусмотрена поддержка анаморфного формата в SD-разрешении, что позволяет просматривать видео стандартной четкости с соотношением сторон 16:9 на широком экране.

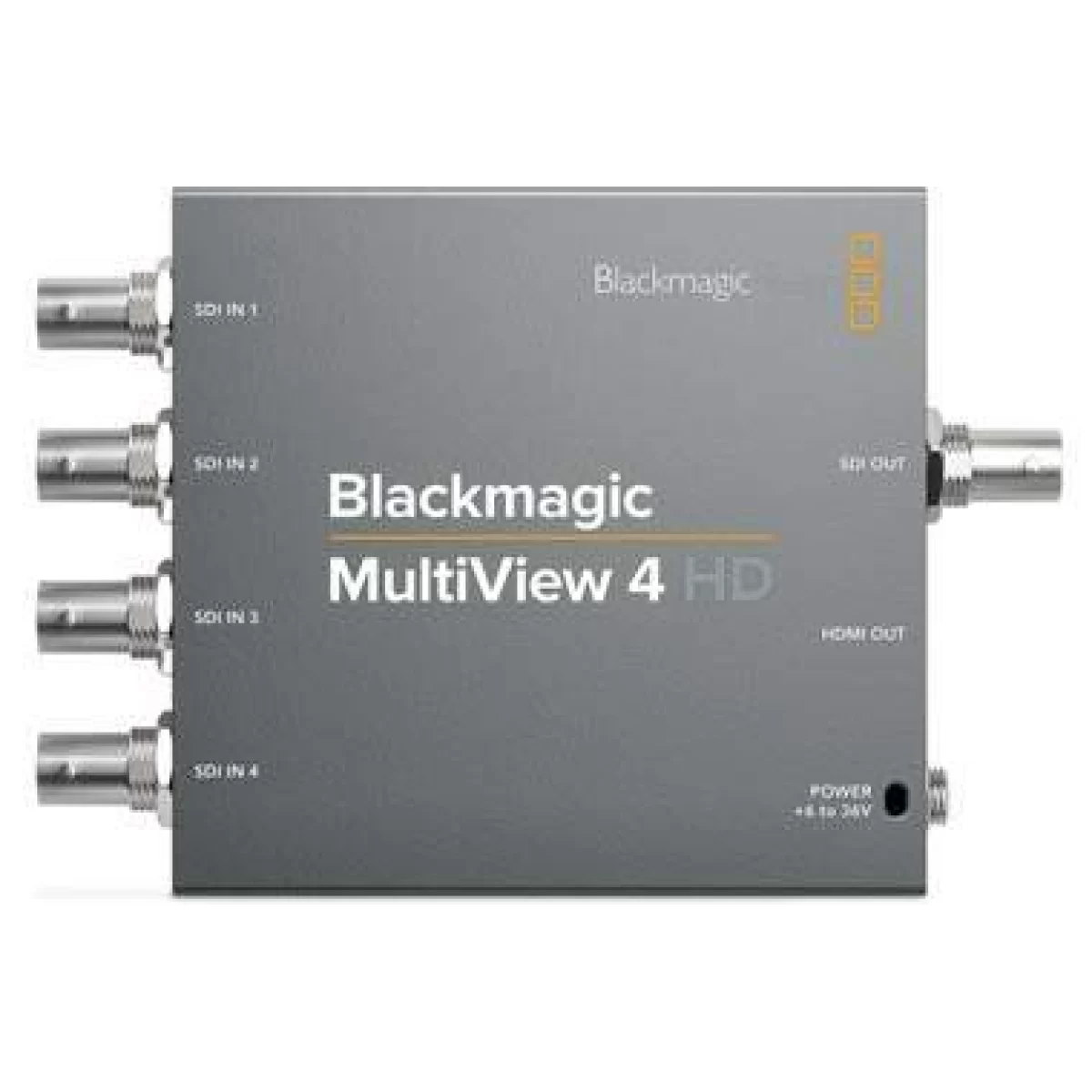

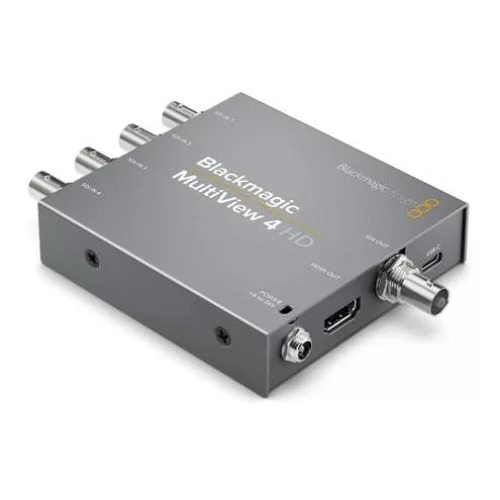

Совместимость с SD-, HD- и Ultra HD‑техникой

MultiView имеет интерфейс SDI с полной повторной синхронизацией. На некоторых моделях также есть отдельные сквозные порты для совместимости с существующим оборудованием. SDI-входыобеспечивают автоматическое определение SD и HD , а при поддержке сверхвысокого разрешения — еще и Ultra HD вплоть до 2160p/30. Для вывода изображения можно использовать разъемы HDMI и SDI. На MultiView 16 дополнительно предусмотрен синхровход Blackburst/Tri-level Sync.

Три модели для любой инфраструктуры

MultiView 4 HD имеет прочный корпус и превосходно подходит для работы на выезде и в динамичных условиях эфирного вещания. Чтобы приступить к мониторингу , достаточно подключить источники сигнала. MultiView 4 поддерживает HD и Ultra HD , а благодаря компактным размерам устройство легко разместить в стойке или на столе. Для расширения возможностей контроля предусмотрены совместимость с дополнительной передней панелью и порт Ethernet. MultiView 16 предназначается для больших студий , где необходимо одновременно выводить на один дисплей целый ряд сигналов. Эта модель оснащена кнопками , встроенным ЖК-дисплееми поворотной ручкой , с помощью которых можно менять настройки , отображать параметры и выполнять назначение окон.

Создание собственной конфигурации

Blackmagic MultiView 4 позволяет просматривать четыре изображения на одном дисплее. Когда источников больше , достаточно объединить несколько решений в единую цепь. Если подключить выход одного устройства MultiView 4 ко входу другого , на экран можно сразу выводить уже семь сигналов. Потенциал наращивания является неограниченным , поэтому у вас всегда будет то количество окон , которого требует существующая конфигурация.

Поддержка протокола Videohub

MultiView 16 допускает совместную работу с аппаратными и программными панелями Blackmagic Videohub , которые используют для привязки источников сигнала к определенным окнам. При ограниченном доступе к устройству управлять обеими моделями можно также с помощью утилиты , установленной на компьютере с операционной системой Mac или Windows. Удаленный режим позволяет не только создавать идентификаторы , но и менять настройки.

Идеальное решение для любого проекта

Линейка MultiView позволяет подобрать нужный вариант исполнения в зависимости от условий работы. Благодаря компактному размеру модели MultiView 4 допускают установку в любом удобном месте , в том числе на дополнительной полке в стойке. При наличии более четырех источников можно подключить несколько таких устройств или использовать MultiView 16. Дополнительно предусмотрено дистанционное управление по сети Ethernet или с помощью аппаратной панели.

Качественный мониторинг сигналов камеры

Теперь во время работы на съемочной площадке сигналы всех камер можно выводить на один телевизионный экран. Имея компактный и легкий корпус , Blackmagic MultiView будет идеальным решением для передвижных телевизионных станций. Модели с поддержкой Ultra HD обеспечивают мониторинг с невероятно высокой четкостью , которая позволяет проверять фокусировку изображения и выявлять технические погрешности на передачах прямого эфира.

Просмотр видео в любом формате на одном экране

С MultiView 16 появляется возможность оснастить аппаратную комнату широкоэкранными телевизорами , способными одновременно принимать до шестнадцати источников изображения. Наличие многоскоростных входов 6G-SDI , сквозных портов и автоматической повторной синхронизации позволяет принимать видео в SD , HD и Ultra HD вплоть до 2160p/30. Для MultiView 16 предусмотрено управление с передней панели , что облегчает процесс мониторинга при использовании большого количества сигналов.

Современный мониторинг для многокамерного производства

Blackmagic MultiView значительно упрощает рабочий процесс многокамерного производства за счет вывода всех источников сигнала на Ultra HD-монитор. С его помощью можно контролировать качество видео , отслеживать состояние камер , проверять цвет , экспозицию и фокус. Калибровка нескольких дисплеев больше не потребуется — достаточно иметь один экран высокого разрешения. Если поступающее с одной из камер изображение отличается по цвету , это легко заметить и исправить.

Полный визуальный контроль

Blackmagic MultiView 16 — идеальное решение для просмотра всех сигналов в студии. Благодаря сквозным портам и поддержке всех стандартов его можно использовать для приема видео с SDI-коммутатора с последующим выводом в многооконном режиме. Если создаваемый устройством выходной сигнал передать обратно , мониторинг будет доступен и в других местах. При наличии большой инфраструктуры предусмотрено управление с помощью аппаратных панелей Videohub по сети Ethernet.
