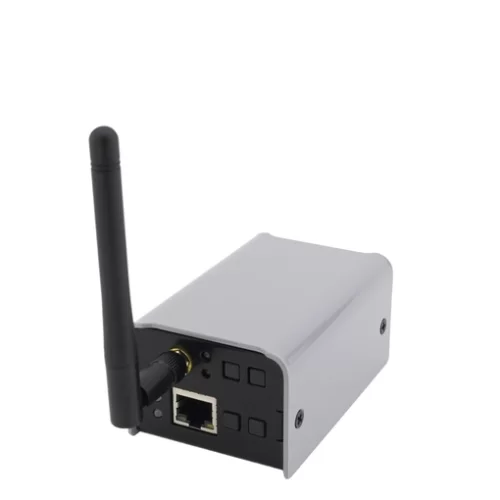

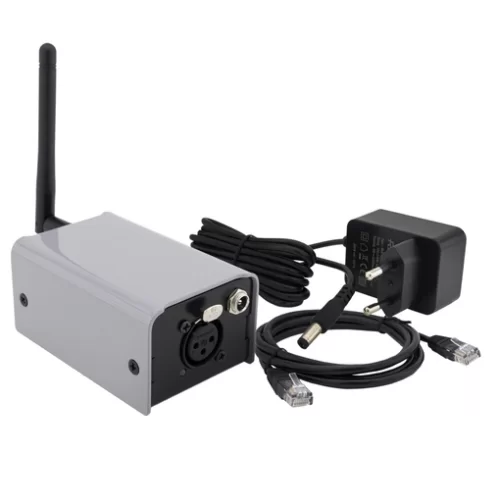

Siberian Lighting SL-EDEC91F3W LANUNO WiDMX Rev2.1 DMX-интерфейс, ArtNet
Siberian Lighting SL-EDEC91F3W LANUNO WiDMX Rev2.1 - DMX-интерфейс, ArtNet
Контроллер LanUNO 512 предназначен для управления световыми DMX-приборами и управляемыми светодиодными пикселями через локальную сеть Ethernet. Поддерживает протокол ArtNet v3, DMX512, пиксельный SPI. Контроллер оснащен одним двунаправленным DMX-портом.
WiDMX-приемопередатчик работает на частоте 2.402 - 2.480GHz, ISM, 79 channels; 20dBm; FHSS; GFSK Расстояние радиопередачи до 600м на прямой видимости; Антенна 2dBi внешняя, разъем подключения SMA "штекер", возможность подключить более мощную антенну для усиления передачи сигнала.
- Режимы работы: передатчик, приемник, отключен.
- Отдельный ArtNet Universe для WIDMX-приемопередатчика.
- Совместим с мировыми стандартами радиопротоколов:
- WIDMX Protocol
- W-DMX Receive Protocol
- W-DMX G3 Transmit Protocol
- Guangzhou(GZ) Protocol) (как правило все устройства с Aliexpress работают только на этом простом протоколе).
- В качестве совместимого приемника WiDMX может быть использован WiDMX-01F (SL-WD01F), либо в качестве передатчика - WiDMX-01M (SL-WD01M).
Совместим с любым программным обеспечением и консолями, поддерживающим отправку / прием пакетов ArtNet.
DMX-порт в режиме управления светодиодными пикселями (SPI) позволяет подключить до 680 пикселей WS2811, WS2812, WS2812b, WS2818, TM1804, TM1903, TM1803 и прочих совместимых по временным параметрам протокола. Выход SPI симметричный, что позволяет передавать сигнал SPI до 300 метров без усилителей.
В качестве преобразователя симметричного SPI в несимметричный может быть использована плата RX-BOARD.
DMX-порт в режиме входа позволяет подключить фейдерную панель ("DMX-расческу") и управлять параметрами световой программы с помощью физических фейдеров, либо передавать значения каналов физического DMX-сигнала в визуализатор через ArtNet. DMX-порт в режиме выхода позволяет подключить световые DMX-приборы (Spot, Wash, Par и др.) суммарное количество управляющих каналов которых не превышает 512.
Функция "Дежурная сцена" позволяет без использования источника ArtNet запустить 1 статичную сцену из внутренней памяти контроллера с помощью кнопки на передней панели устройства или отправкой макросов ArtNet с помощью утилиты DMXWorkshop. Запись "Дежурной сцены" также производится нажатием кнопки или макросом ArtNet. В этом случае статичные значения DMX-каналов на выходных DMX-портах записываются в память.
Характеристики устройства:
- Один двунаправленный DMX-порт
- 1 universe ArtNet 3 и до 4 universe ArtNet 3 в режиме SPI
- Гальваническая развязка Ethernet и DMX
- Электростатическая защита DMX порта
- Настраиваемый IP-адрес

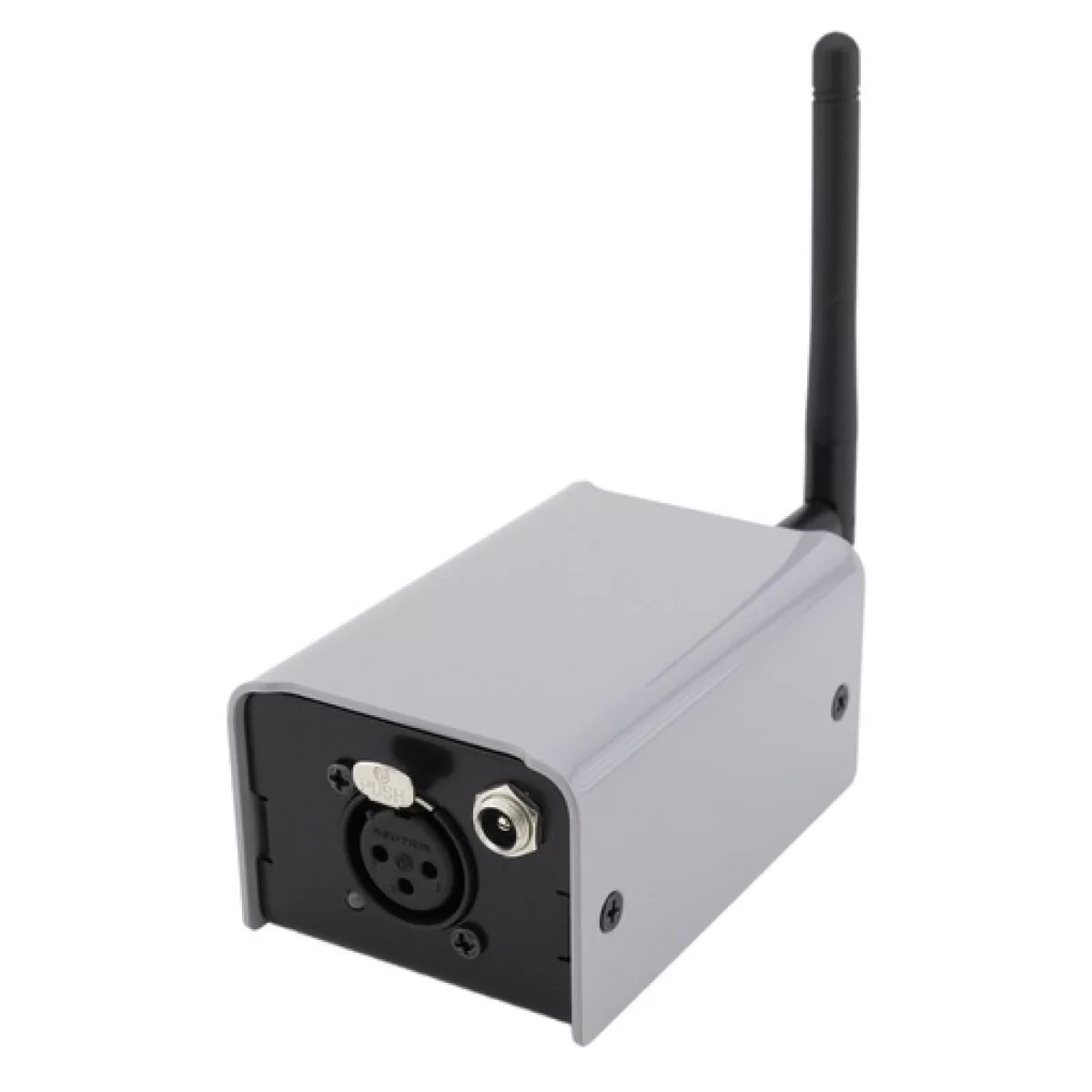

- Разъемы DMX: 1хNeutrik XLR 3pin (F)
- Габаритные размеры (ДхШхВ): 86,8х57,2х42 мм
- Масса нетто: 300 гр.
- Упаковка (ДxШхВ): 225х173х63 мм.
- Масса брутто: 550 гр.
