Siberian Lighting SL-ED100T1 Lightgate M2 DMX-интерфейс, ArtNet
Siberian Lighting SL-ED100T1 Lightgate M2 - DMX-интерфейс, ArtNet
- Устройство LightGate M2 предназначено для управления световыми DMX-приборами и светодиодными пикселями SPI через локальную сеть Ethernet (ArtNet).
- Два двунаправленных DMX-порта.

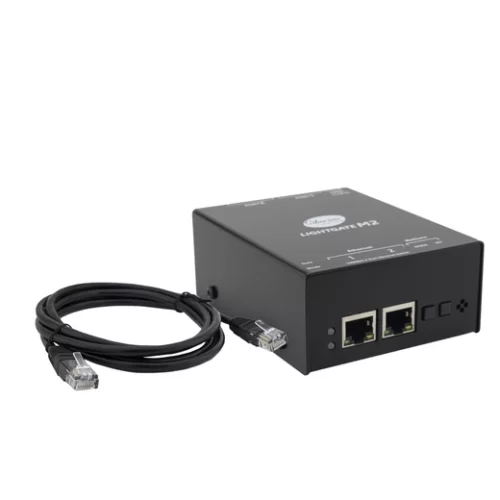

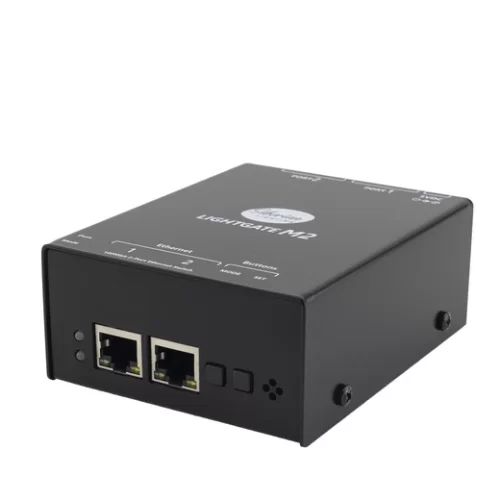

- Встроенный двухпортовый 100Мбит Ethernet-свитч.
- Поддерживает протокол ArtNet v4, DMX512, DMX1024HS, SPI (пиксели), RDM* (*ожидается релиз прошивки).
Совместим с любым программным обеспечением и консолями, поддерживающим сетевой протокол ArtNet.
Встроенный двухпортовый Ethernet-свитч позволит подключить несколько контроллеров друг за другом, либо подключить два источника (пульта) ArtNet к одному контроллеру без дополнительных устройств.
Любой DMX-порт может быть переключен в режим входа, что позволяет подключить фейдерную панель ("DMX-расческу") и управлять параметрами световой программы с помощью физических фейдеров, либо передавать значения каналов физического DMX-сигнала в визуализатор через ArtNet.
DMX-порт в режиме выхода позволяет подключить световые DMX-приборы (Spot, Wash, Par и др.) суммарное количество управляющих каналов которых не превышает 512 на один порт, или 1024 канала на два DMX-порта.
Порт в режиме SPI, позволит подключить светодиодные пиксели типа WS2811, WS2812, WS2818, UCS1903, TM1803, TM1914 и другие с однопроводной линией данных. Возможно выбрать предустановленный пресет типа пикселя, либо в ручную установить параметры SPI-сигнала (Период от 1 до 2,5мкс; T0H от 0,1 до 2,4мкс; T1H от 0,2 до 2,4мкс; RES от 10 до 500мкс, в т.ч. поддержка Low и High speed, поддержка переключения порядка следования цветов).
Поддерживается длина линии SPI-пикселей до 680 RGB-пикселей (соответствует 2048 каналам / 4 universe ArtNet) на каждый выходной порт. Всего устройство может управлять до 1360 RGB-пикселями (соответствует 4096 каналам / 8 universe ArtNet). Физически выходной сигнал SPI симметричный, что позволит с использованием плат RX-BOARD передавать сигнал на 100-300 метров. Без использования плат RX-BOARD до 3-10метров.
Характеристики устройства:
- 2 двунаправленных DMX-порта
- до 9 universe ArtNet 4
- Металлический корпус, IP30
- Поддержка протоколов ArtNet v4, DMX512, DMX1024HS, SPI (пиксели), RDM* (*ожидается релиз прошивки)
- Поддержка настройки таймингов DMX512
- Гальваническая развязка каждого отдельного DMX-выхода по питанию и оптическая по сигналу
- Защита от высокого напряжения всех DMX портов
- Электростатическая защита всех DMX портов
- Поддержка микроПО LightingOS-G

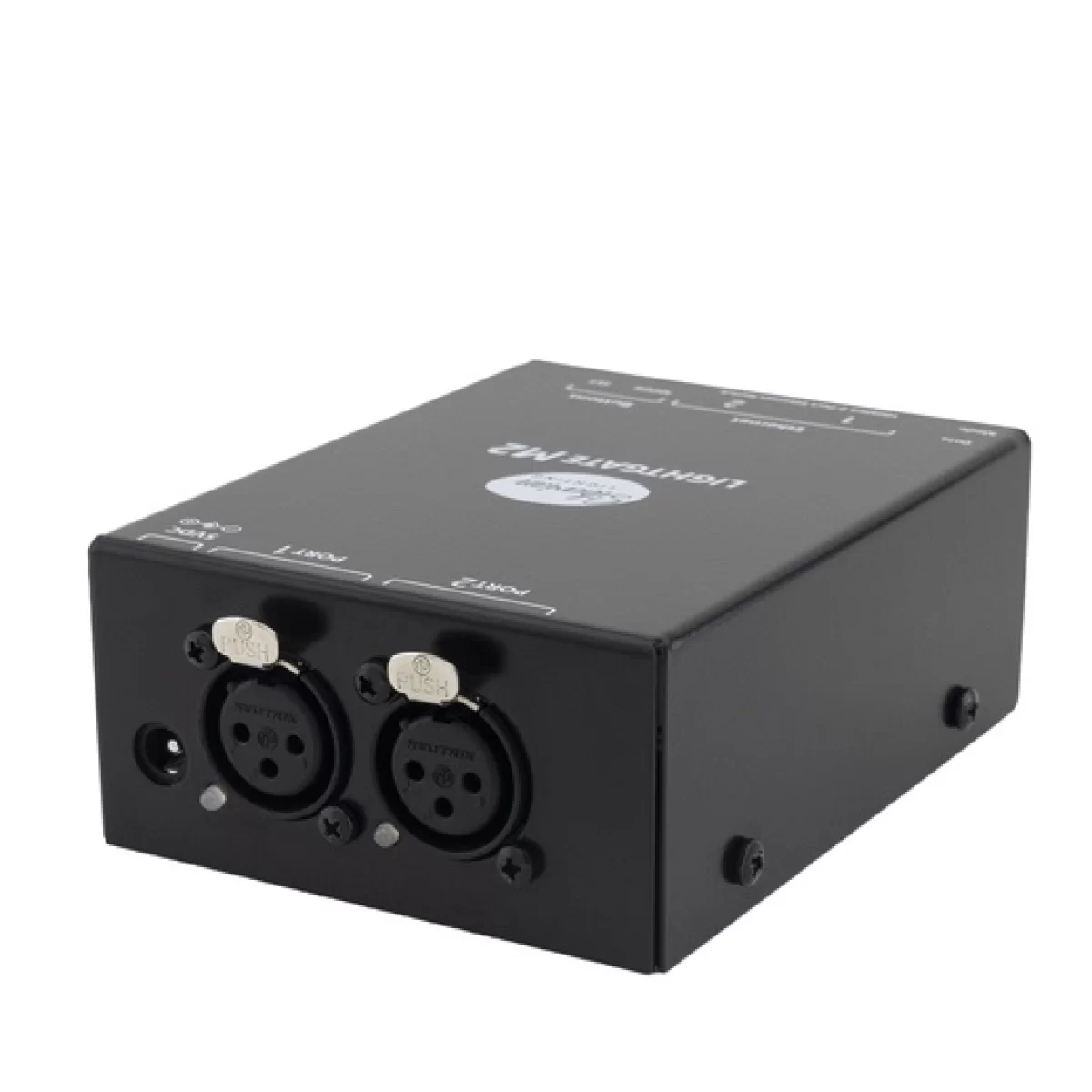

- Разъемы DMX: 2хNeutrik XLR 3pin (F)
- Габаритные размеры (ДхШхВ): 114.2х88.5х42 мм
- Масса нетто: 400гр.
