Схемы размещения потолочных громкоговорителей

При проектировании используют разные схемы размещения потолочной акустики. В зависимости от выбранной схемы громкоговорители можно устанавливать на большем расстоянии друг от друга или, наоборот, размещать чаще. От этого напрямую зависит, насколько равномерно будет распределяться звук по помещению.

Выбор конкретной схемы и плотности напрямую влияет на следующие параметры системы:

• равномерность покрытия звуком
• максимальный уровень громкости
• разборчивость речи
• требования к усилению
• общую стоимость системы

На практике чаще всего применяются две базовые схемы размещения:

• квадратная
• гексагональная (ее также называют смещенной или треугольной)

Квадратная схема размещения

Квадратная схема предполагает расположение громкоговорителей в виде ровной, упорядоченной сетки — по линиям рядов и колонок. Данный способ размещения позволяет рационально использовать оборудование: в большинстве случаев требуется меньшее количество акустических точек, что положительно сказывается на общей стоимости системы.

Реализация подобной схемы не вызывает сложностей, особенно в помещениях с подвесным потолком. Существующая потолочная сетка задает четкую геометрию, в которую громкоговорители легко вписываются без дополнительной разметки.

Квадратное размещение также удобно при организации звуковых зон в больших открытых пространствах. Оно обеспечивает предсказуемое распределение звука и упрощает управление системой.

Именно поэтому такая схема чаще всего рассматривается как базовая при проектировании: она остается понятной в реализации и позволяет обойтись без большого количества оборудования.

Гексагональная схема размещения

Гексагональная схема предполагает расположение громкоговорителей со смещением: ряды не выстраиваются строго друг под другом, а сдвигаются, образуя более сложную и структуру покрытия. В большинстве случаев такой вариант требует большего количества акустических точек. Однако в некоторых ситуациях он позволяет использовать оборудование более рационально.

Например, при квадратной схеме в помещениях с определенными пропорциями крайний ряд громкоговорителей может охватывать лишь небольшую часть площади. Если ширина помещения составляет примерно полтора радиуса покрытия одного громкоговорителя, часть звука просто не используется.

В подобных случаях можно сократить количество громкоговорителей в каждом ряду и сместить ряды относительно друг друга. Благодаря этому зоны покрытия начинают перекрываться более эффективно: громкоговорители из соседних рядов частично компенсируют участки, которые в квадратной схеме оставались бы неравномерно озвученными.

Тем не менее такой способ размещения может немного уступать по равномерности покрытия. По этой причине в большинстве проектов предпочтение по-прежнему отдается квадратной схеме, а гексагональная используется там, где геометрия помещения действительно требует более гибкого подхода.

На практике чаще всего применяются три варианта плотности размещения громкоговорителей: edge-to-edge, minimum overlap и full overlap.

В схеме edge-to-edge громкоговорители располагаются на таком расстоянии, при котором их зоны покрытия лишь соприкасаются. Речь идет о границе, где уровень звука снижается примерно на 6 дБ от центральной оси — именно в этих точках зоны соседних громкоговорителей сходятся, образуя непрерывное, но минимально перекрывающееся покрытие.

Схема minimum overlap предполагает более плотное размещение. В этом случае зоны покрытия уже заметно перекрываются, благодаря чему каждая точка в помещении находится в пределах уверенного звучания хотя бы одного громкоговорителя. Это позволяет избежать заметных перепадов громкости.

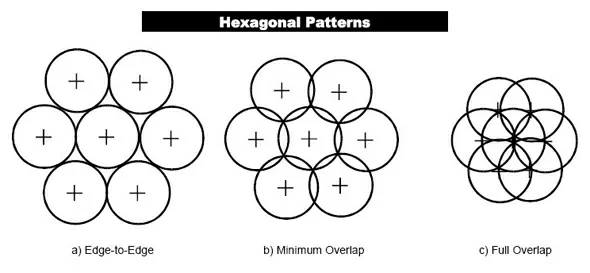

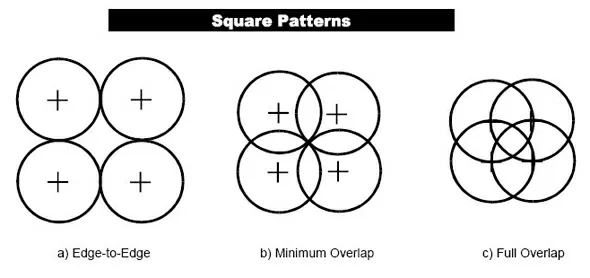

Вариант full overlap идет еще дальше. Здесь зоны покрытия перекрываются настолько, что граница одного громкоговорителя (на уровне −6 дБ) доходит до его центральной оси у соседних. В результате любая точка прослушивания оказывается одновременно в зоне действия как минимум двух громкоговорителей, что обеспечивает максимально равномерное звучание. См. рис.1.

Выбор плотности размещения

При выборе плотности размещения громкоговорителей важно учитывать несколько факторов. В целом более частое расположение дает ощутимые преимущества: система способна работать на более высоком уровне громкости, лучше справляется с фоновым шумом и обеспечивает более ровное звучание по всей площади помещения.

Однако на практике выбор не всегда определяется только акустическими задачами. Ограничения бюджета могут вынудить использовать более редкое размещение — например, схему edge-to-edge, даже если более плотный вариант был бы предпочтительнее. В таких случаях важно заранее объяснить заказчику, как это повлияет на результат, еще до установки системы.

Уровень звукового давления (SPL)

При более частом размещении громкоговорителей звук становится немного громче, так как в каждой точке он идет сразу от нескольких источников и частично складывается. См. таблицу 1.

Изменение уровня звука в зависимости от расположения громкоговорителей

То, как часто установлены громкоговорители, напрямую влияет на равномерность звука в помещении. Чем они расположены ближе друг к другу, тем стабильнее громкость в разных точках. Если расстояние между ними больше, разница становится заметнее — в отдельных местах звук может быть тише на величину, указанную в таблице 1.

Например, при квадратной схеме с соприкасающимися зонами покрытия (edge-to-edge), если расчетный максимальный уровень составляет 92 дБ, в некоторых точках помещения он может снижаться примерно на 4,4 дБ — до уровня около 87,6 дБ. При проектировании системы важно учитывать такие перепады. Не стоит ожидать, что громкость будет одинаковой во всем помещении — непосредственно под громкоговорителем она всегда выше.

Выбор расстояния между громкоговорителями требует аккуратного подхода, но есть несколько общих ориентиров. В помещениях с хорошим звукопоглощением, низким уровнем фонового шума и умеренными требованиями к громкости обычно достаточно устанавливать громкоговорители на большем расстоянии друг от друга.

Если в помещении много отражающих поверхностей, высокий уровень фонового шума или система используется для оповещения и передачи речи, громкоговорители лучше устанавливать чаще, чтобы их зоны покрытия перекрывались и звук оставался ровным по всей площади.

Перемещение слушателей

Характер поведения слушателей в помещении напрямую влияет на требования к равномерности звука. В пространствах, где люди находятся на фиксированных местах — например, в ресторанах или кафе, — любые перепады громкости ощущаются особенно остро. За одним столом звук может восприниматься как слишком громкий и навязчивый, тогда как за соседним — наоборот, недостаточно разборчивый и тихий. Данные различия быстро становятся заметными и могут влиять на общее восприятие пространства.

В помещениях, где посетители свободно перемещаются — например, в торговых залах, фойе или выставочных пространствах, — требования к абсолютной равномерности несколько ниже. Человек не задерживается надолго в одной точке, и небольшие изменения уровня звука воспринимаются гораздо спокойнее. Тем не менее даже в таких условиях важно стремиться к сбалансированному звучанию, чтобы система оставалась комфортной при любом сценарии.

Высокие потолки

В помещениях с высокими потолками предпочтительно использовать громкоговорители с более узкой направленностью. Они позволяют направить звук точно в зону прослушивания, уменьшая его рассеивание и сохраняя четкость на расстоянии. При такой конфигурации важно, чтобы звук не приходил из удаленных частей помещения, особенно в среднем и высоком диапазоне. Если отчетливо слышна акустика с противоположной стороны зала, это увеличивает количество отражений, снижает разборчивость речи и ухудшает ясность музыкального звучания.

В больших пространствах с высокими потолками проблема разборчивости может становиться особенно заметной. В качестве ориентира можно использовать простое правило: нежелательно, чтобы звук от удаленных громкоговорителей приходил с заметной задержкой по сравнению с ближайшими — разница в расстоянии не должна превышать примерно 9 метров. Это связано с особенностями слухового восприятия: звуки, приходящие с разницей до 30 миллисекунд, воспринимаются как единое целое. При большей задержке они начинают мешать друг другу, создавая ощущение размытости и ухудшая читаемость сигнала.

Поэтому в помещениях с высокими потолками наиболее надежным решением остается использование громкоговорителей с узкой направленностью.
