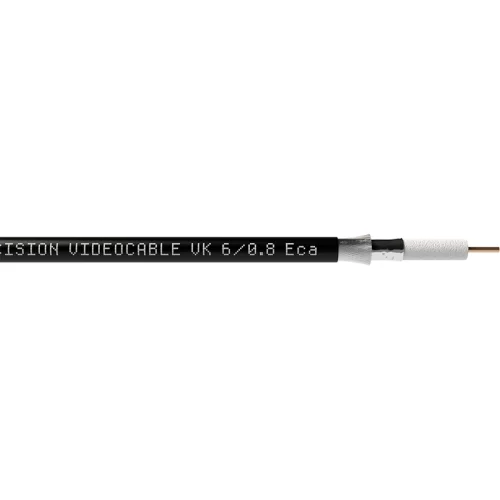

Percon VK 6/0.8 ECA Коаксиальный видеокабель (SDI), 0,5 кв.мм (AWG 20)
278₽
Код товара:
28726Производитель:
Percon
Весь представленный на сайте товар изготовлен заявленной компанией-производителем и поставляется в Россию официальным дистрибьютором а значит обеспечен гарантийным обслуживанием от авторизованного сервисного центра.
Percon VK 6/0.8 ECA – Коаксиальный видеокабель с волновым сопротивлением 75 Ом, предназначен для передачи цифровых сигналов (SDI, 3G-SDI), версия Eca.
Кабель имеет центральный проводник сечением 0,5 кв.мм (20 AWG) из меди и двойной алюминиевый экран. Внешняя оболочка черного цвета диаметром 6 мм.
Характеристики затухания
| Частота (МГц) | 1 | 5,43 | 24,89 | 81,24 | 120,29 | 163,9 | 211,26 | 270,03 | 540,03 | 720,5 | 1000 | 2000 | 3000 | 3500 | 4000 | 4500 | 5000 |
| Затухание (дБ/100 м) | 0,93 | 2,02 | 4,35 | 7,21 | 8,56 | 9,86 | 11,17 | 12,67 | 18,31 | 21,43 | 25,48 | 36,58 | 41,34 | 45,69 | 51,21 | 54,98 | 60,24 |
Структурные возвратные потери
| Частота (МГц) | 5–3000 | 3000–3500 | 3500–5000 |
| Возвратные потери, дБ | 23 | 21 | 16 |
Характеристики:
| Форма | круглый |
| Число проводников | 1 |
| Внутренний проводник | 1 x 0,80 мм |
| Материал проводника | медь |
| Сечение проводника | 0,50 мм² |
| AWG проводника | 20 |
| Материал изоляции | полиэтилен вспененный высокой плотности (FHDPE) |
| Диаметр изоляции | 3,7 мм |
| Экран 1 | алюмополиэстерная фольга (AL / PT / Al ) |
| Плотность экрана | 100 % |
| Экран 2 | алюмополиэстерная фольга (AL / PT / Al ) |
| Плотность экрана | 100 % |
| Экран 3 | плетеный луженый медный (CuSn) |
| Плотность экрана | 95 % |
| Материал внешней оболочки | ПВХ (PVC) |
| Диаметр внешней оболочки | 6 мм |
| Цвет внешней оболочки | черный |
| Электротехнические параметры | |
| Емкость погонная (электрическая) | 53,8 пФ/м |
| Волновое сопротивление | 75 Ом ±1 Ом |
| Сопротивление проводника на 1 км | 33,8 Ом |
| Сопротивление экрана на 1 км | 9,9 Ом |
| Индуктивность проводника на 1 м | 0,3 мкГн |
| Скорость распространения сигнала (VOP) | 0,82 |
| Задержка на прохождение сигнала | 4,04 нс/м |
| Эксплуатационные характеристики | |
| Диапазон рабочих температур | −20…+75 °C |
| Масса одного метра | 43 г |
Характеристики
Количество проводников
1
Диаметр проводника, мм
0,5
