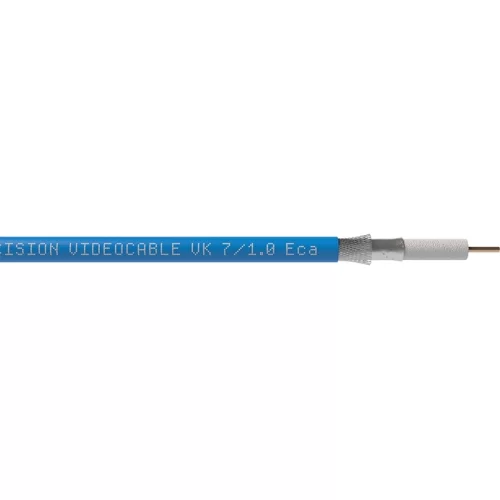

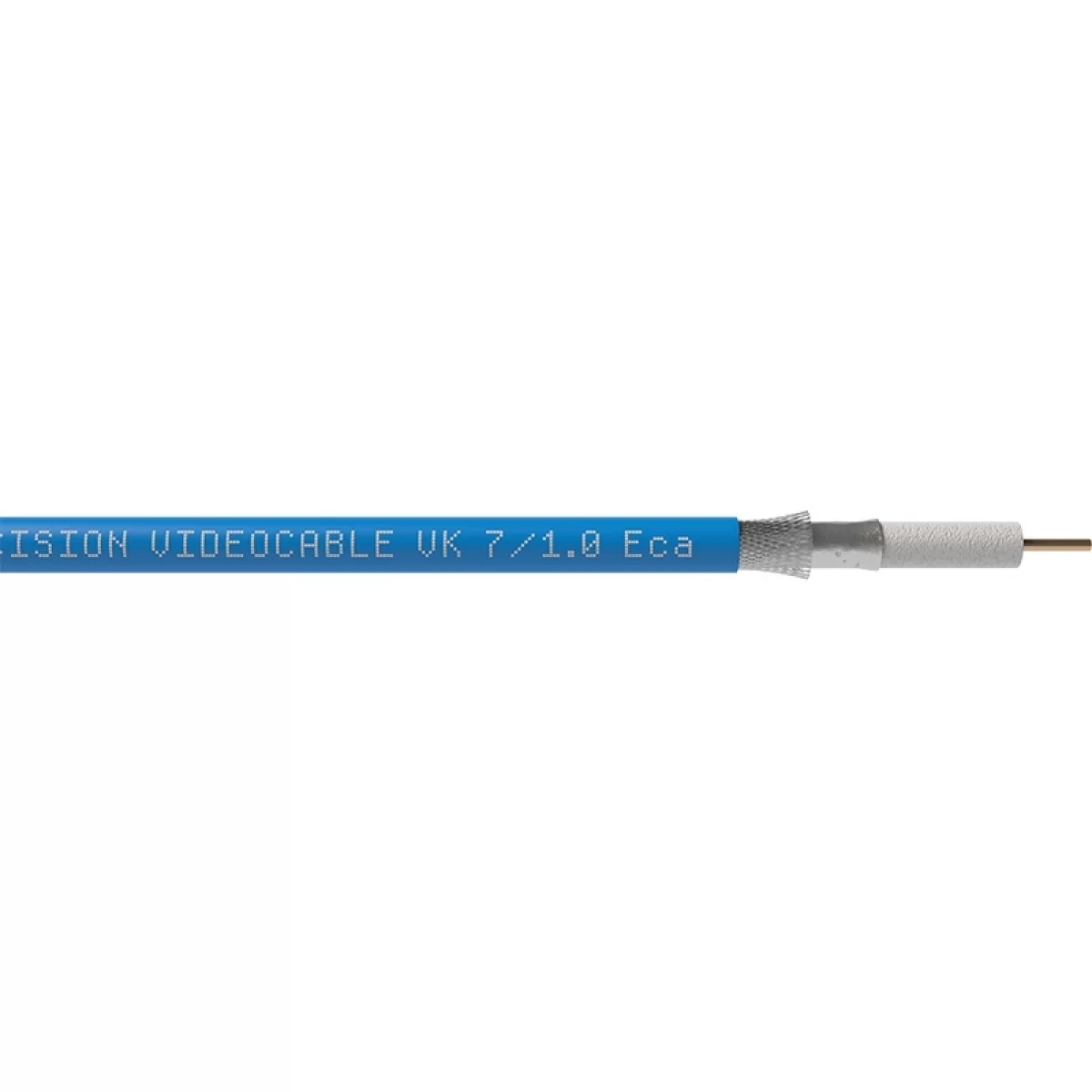

Percon VK 7/1.0 ECA BLUE Коаксиальный видеокабель (SDI), 0,785 кв.мм (AWG 18)

282
Код товара:
28727
Производитель:
Percon
Весь представленный на сайте товар изготовлен заявленной компанией-производителем и поставляется в Россию официальным дистрибьютором а значит обеспечен гарантийным обслуживанием от авторизованного сервисного центра.

Percon VK 7/1.0 ECA BLUE – Коаксиальный видеокабель с волновым сопротивлением 75 Ом, предназначен для передачи цифровых сигналов (SDI, 3G-SDI), версия Eca.

Кабель имеет центральный проводник сечением 0,785 кв.мм (18 AWG) из меди и двойной алюминиевый экран. Внешняя оболочка синего цвета диаметром 7 мм.

Характеристики затухания

Частота (МГц) 1 24,89 81,24 163,9 211,26 270,03 540,03 720,5 1000 2000 3000 4000 4500 5000 6000
Затухание (дБ/100 м) −0,75 −3,35 −5,6 −7,86 −9,1 −9,94 −14,11 −16,98 −20,13 −28,12 −36 −47,1 −50,9 −55 −60,25

Структурные возвратные потери

Частота (МГц) 5–3000 3000–3500 3500–5000
Возвратные потери, дБ −22 −18

−15

Характеристики:

Форма круглый
Число проводников  1
Внутренний проводник  1 x 1,0 мм
Материал проводника медь
Сечение проводника 0,785 мм²
AWG проводника 18
Материал изоляции полиэтилен вспененный высокой плотности (FHDPE)
Диаметр изоляции 4,7 мм
Экран 1 алюмополиэстерная фольга (AL / PT / Al )
Плотность экрана 100 %
Экран 2 алюмополиэстерная фольга (AL / PT / Al )
Плотность экрана 100 %
Экран 3 плетеный луженый медный (CuSn)
Плотность экрана 95 %
Материал внешней оболочки ПВХ (PVC)
Диаметр внешней оболочки 7 мм
Цвет внешней оболочки черный
Электротехнические параметры
Емкость погонная (электрическая) 53 пФ/м
Волновое сопротивление  75 Ом ±1 Ом
Сопротивление проводника на 1 км 21,2 Ом
Сопротивление экрана на 1 км 8,5 Ом
Индуктивность проводника на 1 м 0,3 мкГн
Скорость распространения сигнала (VOP) 0,82
Задержка на прохождение сигнала 4,06 нс/м
Эксплуатационные характеристики
Диапазон рабочих температур −20…+75 °C
Масса одного метра 56,6 г

Характеристики

Количество проводников
1
Диаметр проводника, мм
0,785
