Prism Sound Atlas Аудиоинтерфейс USB, 18x18

Prism Sound Atlas - Аудиоинтерфейс USB

Atlas -многоканальный аудиоинтерфейс USB , подходит как для персональной записи, так и для профессиональных музыкантов, инженеров и продюссеров и студийной записи, пост-обработки и работы со сценой. Идеально подходит для записи музыки и звука, микширования, мультитрекинга, наложения, аналогового суммирования и критических приложений для прослушивания.

Atlas обеспечивает известную производительность, качество звука и современные технологии Prism Sound в отдельном устройстве, совместимом как с Windows (Vista, 7 и 8, 32 и 64 бит, ASIO, так и с MAC OS X 10.4.11. После настройки с помощью компьютера Atlas также может работать автономно, используя свои ADAT, S/PDIF или AES3 I/O.

Восемь аналоговых входных каналов и до 10 цифровых входных каналов доступны в качестве входных данных для вашего программного обеспечения рабочей станции с помощью аудио драйвера хост-компьютера.

Восемь аналоговых выходных каналов, до 10 цифровых выходных каналов и стереонаушников могут воспроизводить 20 разных каналов. Для отладки с малой задержкой или контроля в наушниках или основных выходах каждая пара выходных сигналов (1-2, 3-4 и т.д. или выход для наушников) может быть дополнительно выведена из встроенного DSP-микшера с помощью отдельного локального сочетания любого выбора входа через апплет контроллера. Все аналоговые входы электронно сбалансированы. Аналоговые выходы электронно сбалансированы.

Atlas не приемлет компромисы в качестве звука. Это результат многолетних исследований и разработок в области цифрового преобразования звука и обширного диалога с клиентами Prism Sound.

Atlas опирается на многолетний опыт Prism Sound в разработке цифровых аудио-продуктов, в том числе в своем ассортименте аудио-тестового оборудования, принятого широким кругом клиентов в аудиоиндустрии от про-аудио до бытовой электроники. Этот опыт означает, что Atlas хорошо себя ведет как в компьютерной периферии, так и в аудиопроцессе.

Надежность

Prism Sound всегда широко использовал точные методы калибровки программного обеспечения в своих конвертерах.

Команда дизайнеров сделала все возможное, чтобы свести к минимуму шум и помехи. Все аналоговые схемы имеют гальваническую развязку, в то время как электронно-сбалансированный ввод-вывод устройства позволяет ему работать с источниками помех обычного режима, а также обеспечивает бесперебойное подключение к несбалансированному оборудованию.

Prism Sound взяла на вооружение все большее значение собственной вычислительной мощности для профессиональных пользователей и тот факт, что в последние годы значительно улучшились программные продукты для стандартных платформ для ПК и Mac. Atlas использует интерфейс USB2. Это интерфейс UAC2 (USB Audio Class 2), поддерживаемый изначально в Mac, iPad, Linux и Android, а также в Windows.

Подключение

Атлас легко подключается к компьютеру и внешнему оборудованию. Для платформ Mac и ПК есть приложение контроллера для настройки устройства и управления его встроенным микшером и другими функциями. Помимо контроля уровня монитора и наушников, все остальное работает исключительно от приложения контроллера Atlas. Программное обеспечение контроллера открывается на экране как отдельная панель вместе с существующим программным обеспечением для редактирования.

Atlas поддерживает карты расширения MDIO Prism Sound, которые предоставляют альтернативные «хост-соединения». Хост обычно представляет собой компьютер, а интерфейс «Atlas» обеспечивает соединение между хостом и внешними аналоговыми и цифровыми портами ввода-вывода.

Без установленной карты расширения MDIO соединение с хостом всегда будет соединением USB по умолчанию.

Слот расширения MDIO обеспечивает альтернативное соединение с хостом. Он не обязательно отключает USB-порт, но в случае интерфейса Pro Tools MDIO-PTHDX порт USB отключается при использовании интерфейса Pro Tools.

В настоящее время доступна только карта расширения MDIO-PTHDX.

Характеристики:

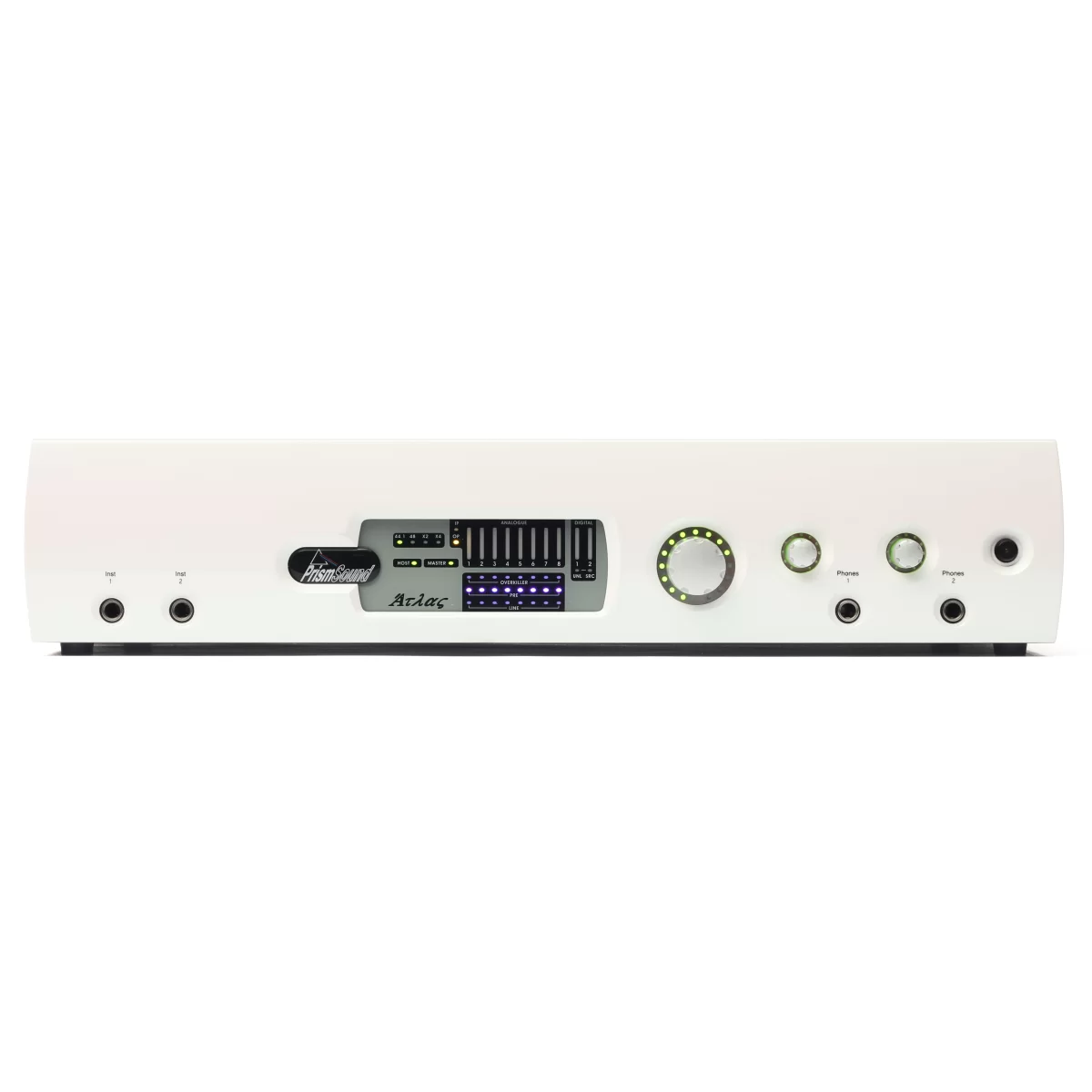

• Передняя панель (FRONT PANEL)
• Входы и выходы
• Инструментальные входы — 2 × 6,3 мм моно-джека; при подключении автоматически выбираются аналоговые входы 1 и 2.
• Выходы на наушники — 2 × 6,3 мм стерео TRS-джека, каждый с подсвечиваемой регулировкой громкости.
• Master volume — назначаемый энкодер / кнопка с индикацией по кольцу.
• Кнопка Standby — с индикатором режима ожидания (также мигает, когда устройство находится в режиме «identify» / идентификации).
• Индикация
• Индикаторы уровня (Level Meters) — 10 многосегментных барграфов с индикацией перегрузки: 8 для аналоговых, 2 для цифровых; назначаются на входы или выходы.
• Выбор входа (Input selection) — индикация режима аналоговых входов 1–8 (Mic / Line / Inst) с индикацией фантомного питания для режима Mic.
• Overkiller — для каждого аналогового входа; горит, когда срабатывают лимитеры Overkiller.
• Цифровой вход (Digital Input) — индикаторы разблокировки цифрового входа и выбора SRC (конвертера частоты дискретизации).
• Цифровой выход (Digital Output) — индикатор выбора SRC (конвертера частоты дискретизации).
• Синхронизация (Sync) — индикатор Master; горит, когда интерфейс обеспечивает системную синхронизацию.

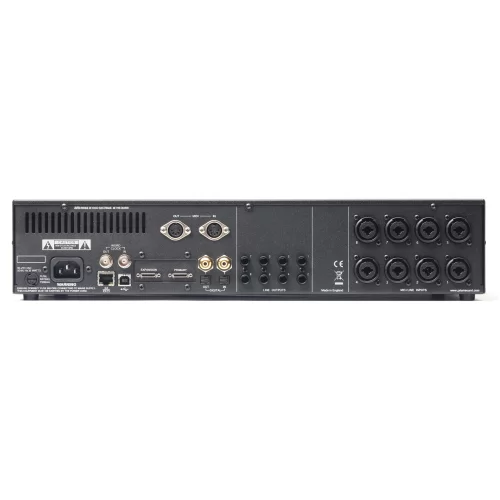

• Задняя панель (REAR PANEL)
• Входы
• Mic / Line inputs — 8 комбо-разъёмов: XLR для микрофона и 6,3 мм TRS-джека для линейного входа (балансный или небалансный).
• Выходы
• Line outputs — 8 × 6,3 мм TRS-джека (балансные или небалансные).
• Цифровой выход (Digital output) — 1 × RCA; 1 × TOSLINK для S/PDIF или ADAT Optical. RCA может работать как выход AES3 при использовании переходника XLR-RCA (в комплекте).
• Цифровые входы
• Цифровые входы (Digital inputs) — 1 × RCA; 1 × TOSLINK для S/PDIF или ADAT Optical. RCA может работать как вход AES3 при использовании переходника XLR-RCA (в комплекте).
• Синхронизация и управление
• MIDI I/O — 2 × 5-контактных DIN-разъёма (вход и выход).
• Wordclock — 2 × BNC-разъёма, выход и вход (75 Ом).
• Подключение
• USB-порт — 1 × USB 2.
• Ethernet-порт — для будущего расширения / AVB.
• Слот расширения MDIO — для альтернативного цифрового многоканального ввода/вывода.
• Питание от сети (Mains power) — 3-контактный разъём IEC 6A.
