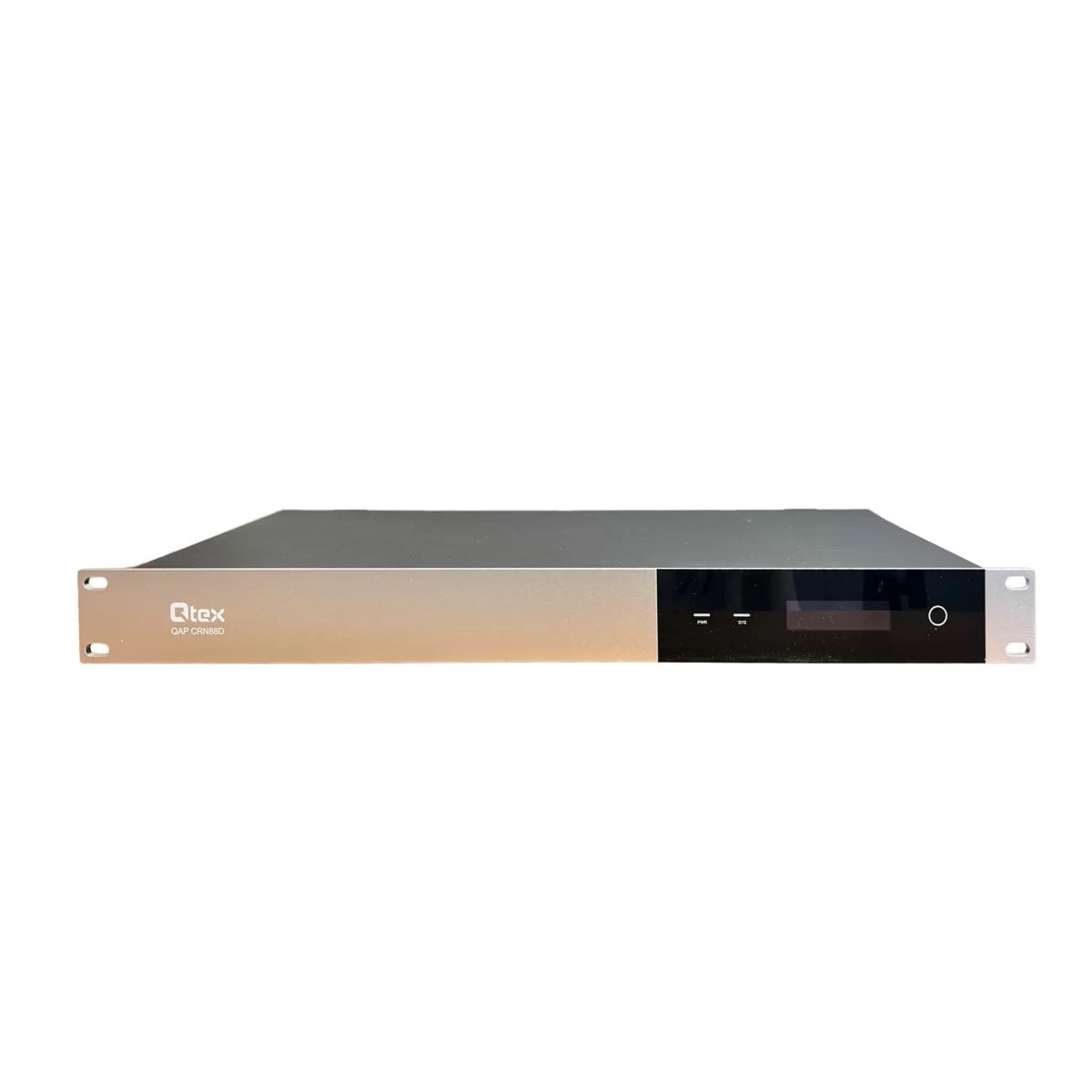

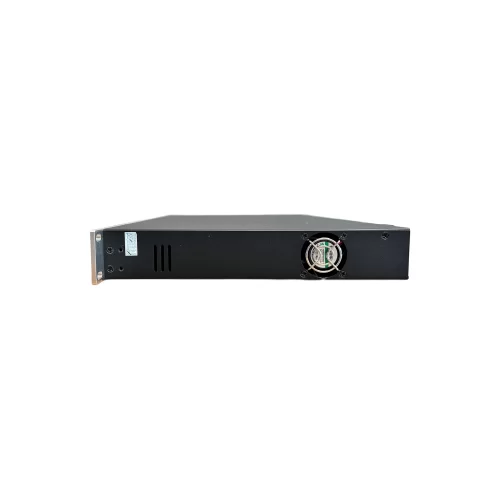

Qtex QAP CRN88D Аудиопроцессор, 8х8, Dante, AES67

Qtex QAP CRN88D — DSP-аудиопроцессор, оборудованный 8 входами и 8 выходами аналогового аудио, а также USB-аудиоинтерфейсом (2x2 канала), поддерживающим запись, воспроизведение и приложения для удалённых конференций.

Способен обрабатывать 32 входных и 32 выходных канала Dante/AES67. На входах аналогового аудио аудиопроцессор обеспечивает 48 В фантомного питания. Есть 2 режима автоматического микширования (Gain Sharing Automixer и Gating Automixer). На каждом выходном канале используется 31-полосный графический эквалайзер, FIR-фильтры. Поддерживается акустическое эхоподавление (AEC) для 4 каналов и управление событиями. Управление аудиопроцессором осуществляется по интерфейсам RS-232, RS-485 и по протоколам UDP, TCP/IP. Обеспечивает бесшовную интеграцию с наиболее популярным ПО для проведения видеоконференций.

• Сетевая аудиоматрица 32×32 Dante/AES67 значительно расширяет возможности системы по сравнению с конфигурацией только с аналоговыми входами и выходами.
• Открытая архитектура DSP позволяет свободно строить цепочки обработки с помощью интерфейса drag-and-drop и размещать модули в любом необходимом узле сигнального тракта
• Одновременное управление до 30 устройств из одного программного интерфейса
• Функция копирования DSP-модулей и параметров между устройствами ускоряет настройку масштабных систем и позволяет быстро переносить готовые конфигурации
• USB-аудиоинтерфейс 2×2 обеспечивает прямое подключение к компьютеру для видеоконференций, записи и воспроизведения
• 4 независимых канала AEC позволяют использовать DSP в системах конференцсвязи с несколькими микрофонными каналами
• Автоматическое переключение на резервный DSP при отказе основного устройства повышает отказоустойчивость критичных инсталляций
• Пользовательский интерфейс можно настроить под конкретную систему и открыть через IP-адрес устройства
• 8 GPIO-портов позволяют интегрировать DSP с внешними системами управления и оборудованием
• До 999 пользовательских пресетов для систем с большим количеством сценариев работы

Характеристики:

• Входы 8 – микрофонный/линейный, клеммный блок
• Выходы 8 – линейный, клеммный блок

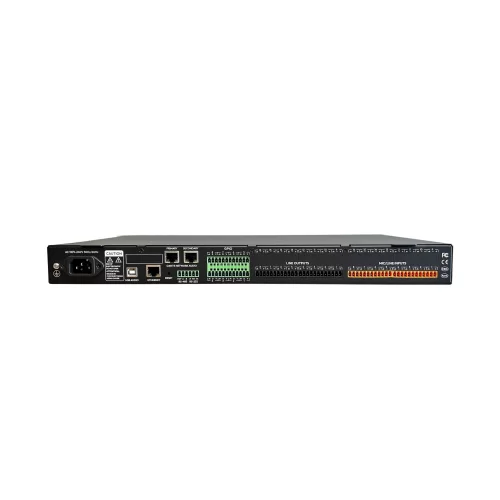

• Порты
• 8 – GPIO, клеммный блок
• 2 – Dante, разъем RJ45 (розетка)
• 1 – Ethernet, разъем RJ45 (розетка)
• 1 – USB (аудио, 2x2 канала), тип B (розетка)
• 1 – RS-232, клеммный блок
• 1 – RS-485, клеммный блок
• Импеданс входной 5,4 кОм (балансное подключение)
• Импеданс выходной 100 Ом (балансный)
• Число каналов Dante 32 входных, 32 выходных
• Уровень усиления 0–48 дБ, шаг 3 дБ
• Частотный диапазон 20 Гц — 20 кГц (±0,5 дБ)
• Фантомное питание 48 В
• Максимальный уровень сигнала +18 дБн
• Частота дискретизации аудио 48 кГц
• Разрядность АЦП 24 бита
• Разрядность ЦАП 24 бита
• КНИ + шум ≤0,002% (1 кГц, +4 дБн, A-взвешенный)
• Эквивалентный входной шум (EIN) ≤−95 дБн (A-взвешенный)
• Динамический диапазон ≥113 дБ
• Коэффициент ослабления синфазного сигнала >67 дБ (1 кГц, 0 дБн)
• Перекрестная помеха −120 дБ (1 кГц)
• Центральный процессор ADI SHARC 21569, 1 ГГц, SIMD ×2
• Пресеты 999
• Управление RS-232, RS-485, UDP, TCP/IP
• Питание сеть ~110–240 В, 50/60 Гц
• Габаритные размеры (ШxГxВ) 482 х 260 х 44 мм
• Масса 2,97 кг
• Масса в упаковке (брутто) 3,95 кг
