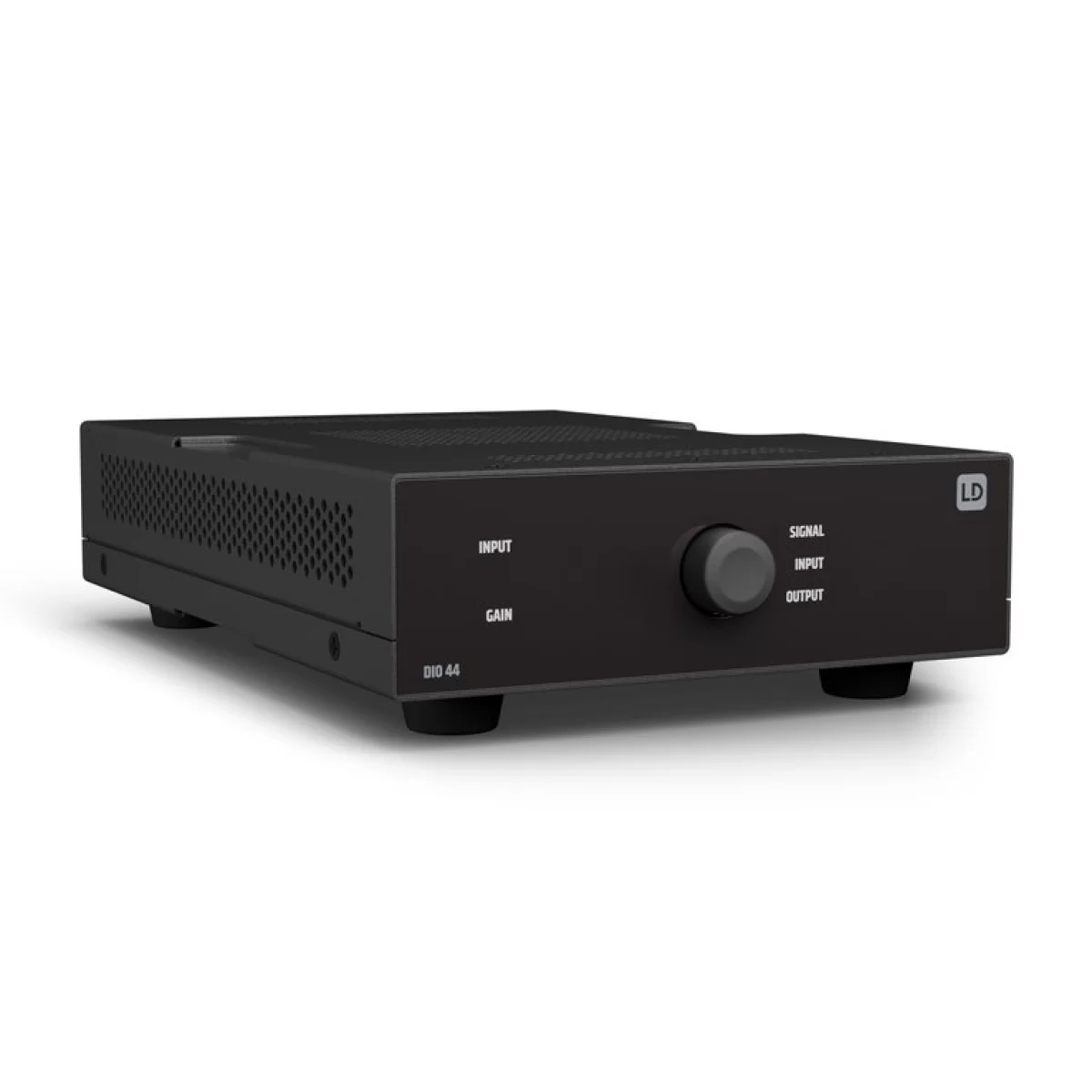

LD Systems DIO 44 Аудиоинтерфейс Dante, 4x4

LD Systems DIO 44 - Аудиоинтерфейс Dante

Описание подготовлено командой сайта samid.ru

Входящий в серию TICA®, интерфейс DIO 44 с четырьмя входами и выходами Dante обеспечивает возможности, которые действительно необходимы аудио- и AV-специалистам. Оснащен четырьмя сбалансированными микрофонными/линейными входами и линейными выходами с четырехступенчатой регулировкой усиления и фантомным питанием 24 В на каждом входе. Светодиодные индикаторы наличия сигнала на каждом канале ускоряют монтаж и поиск неисправностей.

DIO 44 легко настраивается с передней панели, после чего может быть заблокирован для предотвращения несанкционированного доступа.

Питание осуществляется от любого сетевого коммутатора с поддержкой PoE+ или с помощью опционального внешнего блока питания. Благодаря наличию двух сетевых портов Dante устройства можно объединять в цепочку (daisy chain). Устройство также может работать как инжектор PoE+: при использовании внешнего блока питания вы можете запитать одно дополнительное сетевое устройство в цепочке.

Благодаря компактным размерам (142 × 43 × 221 мм) и входящим в комплект монтажным пластинам устройство можно незаметно установить за экраном или под столом. Кроме того, оно помещается в 1/3 стандартной 19-дюймовой стойки. Используйте опциональную монтажную полку для размещения до трех устройств серии TICA® рядом друг с другом, чтобы собрать систему в соответствии с вашими точными требованиями, занимая минимум стоечного пространства.

Клеммные колодки на аналоговых входах и выходах упрощают подключение.

Идеальное решение для профессиональных монтажников, которым требуется подключение к оборудованию Dante.

Соответствует стандартам Dante Domain Manager и AES67.

Общие характеристики

• Материал: Пластик, стальной лист
• Покрытие: Порошковая окраска
• Цвет: Черный

Входы

• Тип входного сигнала: Динамический микрофон, конденсаторный микрофон (с фантомным питанием), Dante®, сбалансированный
• Количество микрофонных/линейных входов: 4
• Тип разъема микрофонного/линейного входа: Клеммная колодка 3-контактная (Euroblock) / шаг 3.81 мм
• Фантомное питание: 24 В
• Характеристики микрофонного входа: Номинальная чувствительность (< 1% КГИ, 1 кГц, макс. усиление) — 55 мВ
• Характеристики линейного входа: Номинальное клиппирование на входе, сбалансированное (< 1% КГИ, 1 кГц, единичное усиление) — 20 дБн
• Диапазон усиления: от -30 до 30 дБ
• Входное сопротивление (сбалансированное): 10 кОм
• КГИ+шум: ≤ 0.003 % (+4 дБн)
• Частотная характеристика (±0.5 дБ, относительно среднего, единичное усиление): 10 – 20 000 Гц

Dante®

• Каналы Dante® (Вх × Вых): 4 × 4
• Тип разъема Dante®: Гнездо RJ-45
• Макс. количество каналов (44.1 кГц/48 кГц): 4
• Частота дискретизации: 48 кГц
• Разрядность: 24 бит
• Задержка: 1 мс

Выходы

• Количество сбалансированных линейных выходов: 4
• Тип разъема сбалансированных линейных выходов: Клеммная колодка 3-контактная (Euroblock) / шаг 3.81 мм
• Характеристики линейного выхода:
• Максимальный выходной уровень: 18 дБн
• Интермодуляционные искажения (SMPTE): 0.005 %
• КГИ (+10 дБн): 0.002 %
• Шум в режиме покоя: -92 дБн
• Динамический диапазон (AES17): > 107 дБ
• Частотная характеристика (±0.5 дБ, относительно среднего): 15 – 20 000 Гц

Электропитание

• Рабочее напряжение: 230 В AC / 50 Гц, 24 В DC (внешний блок питания), PoE+ (42.5–57 В DC, IEEE 802.3at, Class 4/Type 2, ≤ 30 Вт)
• Тип блока питания: Внешний импульсный блок питания (SMPS)
• Номинальная мощность: 10 Вт
• Макс. потребляемая мощность в режиме ожидания: 7.5 Вт

Условия эксплуатации

• Рабочая температура: от 0 до 40 °C
• Макс. влажность воздуха (без конденсации): 85 %

Размеры и вес

• Ширина: 142 мм
• Высота: 43 мм
• Глубина: 222 мм
• Ширина стойки: 6.3" (1/3 от 19")
• Высота стойки: 1 U
• Вес: 1 кг
