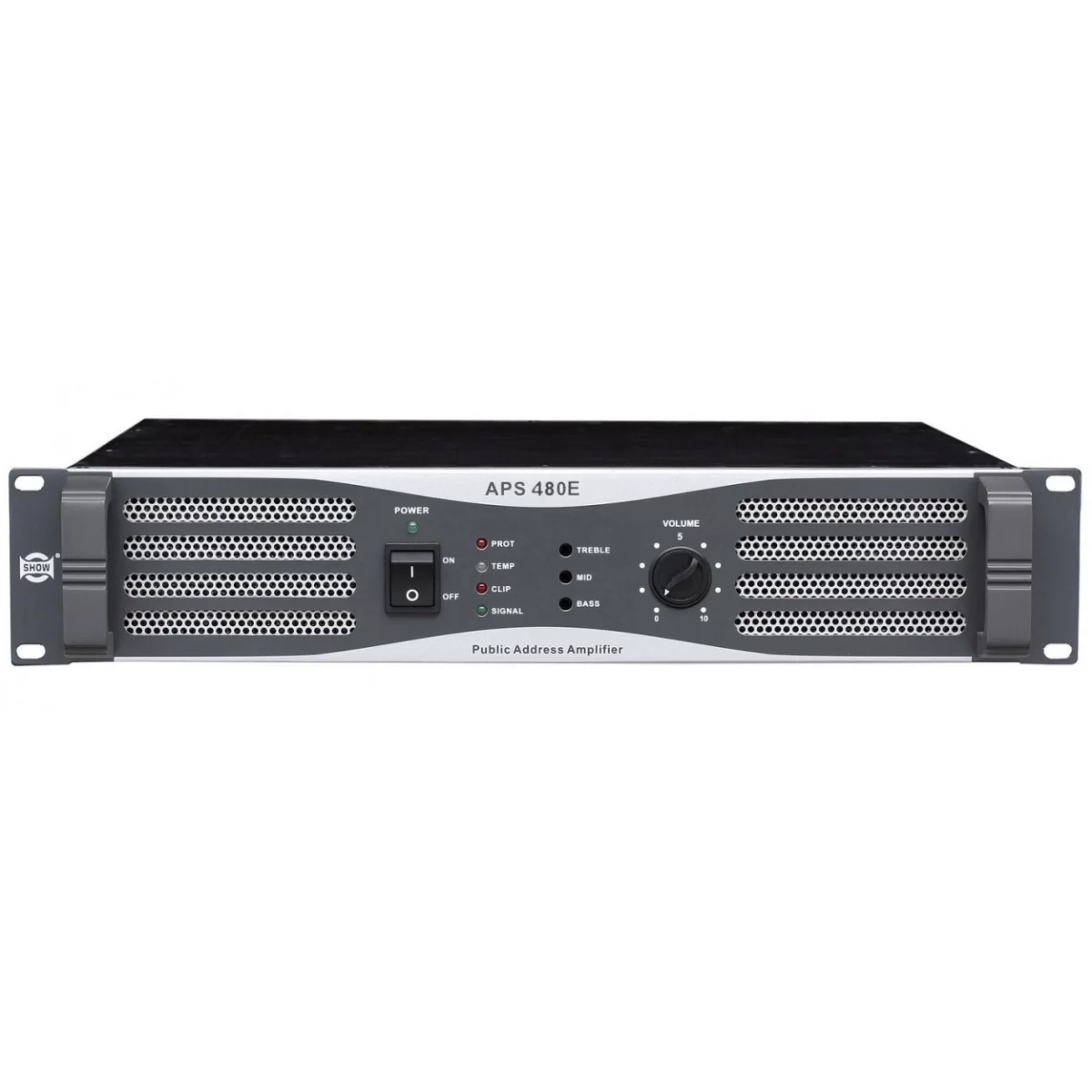

SHOW APS480E Трансляционный усилитель, 480 Вт.

Show APS480E - Трансляционный усилитель для систем оповещения.

Это усилитель для систем оповещения и трансляционной аппаратуры. Он работает от сети с напряжением 220-240 Вольт и имеет мощность в 480 Ватт. Частотный диапазон усилителя - от 50 Гц до 22 кГц, а соотношение сигнала к шуму >90 дБ. Он имеет низкий уровень искажения - меньше 0,5%. В качестве входа здесь выступает балансный вход XLR. Индикатор LED POWER указывает на наличие питания и состояние прибора. SIGNAL указывает на наличие входного сигнала 200 мВ на входе прибора. Индикатор CLIP указывает на чрезмерный уровень входного сигнала и срабатывания системы ограничения. TEMPERATURE указывает на перегрев прибора и необходимость выключить его и дать остыть. PROTECT указывает на включение системы защиты от короткого замыкания на выходе прибора. Также вы найдете здесь регулировки низких, средних и высоких частот в пределах +-12 дБ.

Технические характеристики:

• Питание: 220-240В, 50Гц.
• Входа: балансный XLR.
• Входная чувствительность: 0дБ.
• Входное сопротивление 20 кОм.
• Выходное напряжение/сопротивление: 70В,100В/ 4 Ом.
• Мощность: 480 Вт.
• Искажения: < 0.5 %.
• Частотный диапазон: 50 Гц - 22 кГц / -3 дБ.
• Соотношение сигнал/шум: > 90 дБ (@1кГц).
• Размеры: 483 х88.8 х400 мм.
