CVGaudio M-123Tz Трансляционный микшер-усилитель, 120 Вт., 4 зоны

CVGaudio M-123Tz - Трансляционный микшер-усилитель

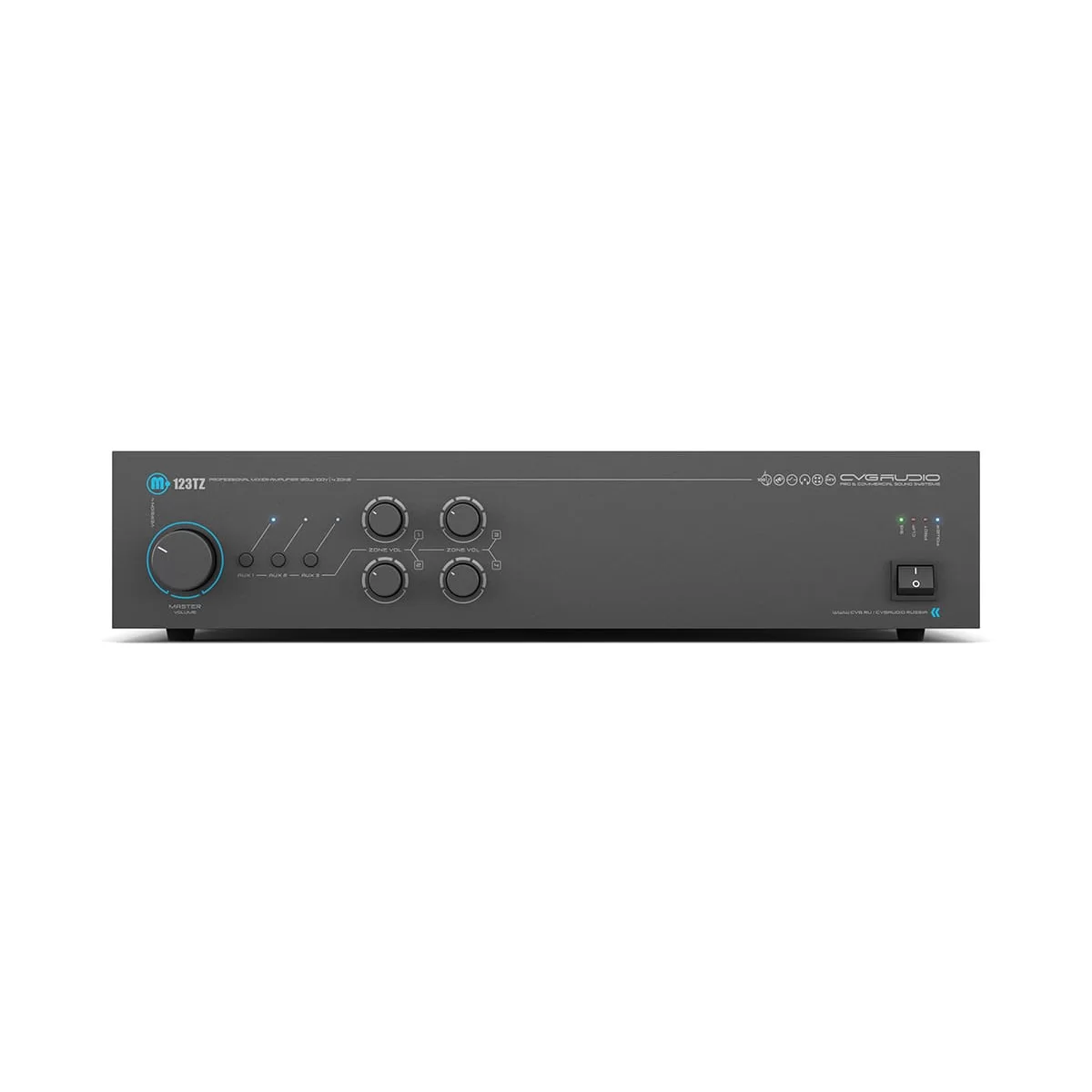

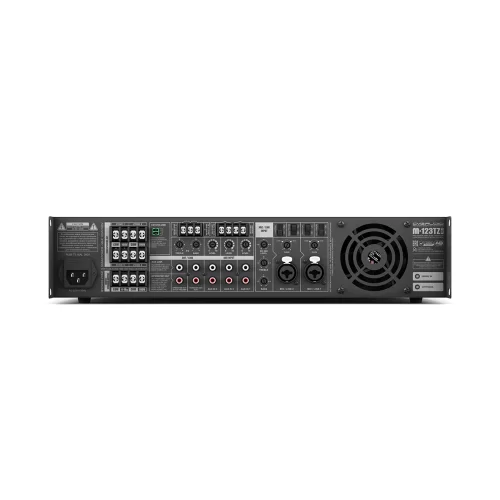

CVGAUDIO M-123TZ – профессиональный зональный микшер – усилитель для 100V трансляционных линий с четырьмя отдельными спикерными зонами. Каждая зона имеет индивидуальное управление громкостью с помощью шестипозиционного регулятора. Мощность усилителя 120W/100V. Мощность трансляционной акустики подключаемая к отдельной спикерной зоне не ограничена и произвольна, но суммарная мощность всей нагрузки по шести зонам не должна превышать 120W/100V. Также предусмотрен дополнительный 100V спикерный выход в обход блока зонального управления громкостью. CVGAUDIO M-123TZ имеет три линейных входа для подключения внешних небалансных источников аудио сигнала, выполненные на разъемах 2RCA с возможностью выбора активного входа с помощью селектора на лицевой панели. Каждый вход имеет индивидуальную настройку чувствительности на задней панели. При включении усилителя автоматически активируется вход AUX1. Также усилитель имеет два универсальных балансных входа выполненных на комбо-разъемах TRS Jack 6.3mm / XLR. Настраиваемый уровень чувствительности данных входов позволяет использовать их как для подключения микрофонов, так и источников сигнала линейного уровня. Линейные и универсальные MIC/LINE балансные входа имеют раздельные двухполосные эквалайзеры, что позволяет осуществлять тонкую настройку звучания как для микрофонов, так и для устройств воспроизведения музыкального контента. Каждый балансный вход имеет возможность активации приоритета над линейными входами, а также подключения фантомного питание 24V для работы с конденсаторными / электретными микрофонами. CVGAUDIO M-123TZ имеет две пары управляющих аварийных контактов EXTERNAL MUTE – MUSIC MUTE и FULL MUTE. При замыкании пары контактов MUSIC MUTE все линейные входа мьютируются, а при замыкании контактов FULL MUTE мьютируюся все входа полность. Контакты “нормально разомкнутые”. Данная возможность позволяет интегрировать микшер-усилитель в систему пожарного оповещения и другие системы автоматизации, где требуется управление через “сухие контакты”. Для дистанционного управления громкостью MASTER используются контакты EXT.VOL для подключения настенного удаленного регулятора CVGAUDIO NVC. Максимальное удаление рекомендуем использовать – до 50m. В CVGAUDIO M-123TZ реализованы две пары контактов с 24V DC OUTPUT. Первая пара имеет постоянные 24V на выходе и применяется для питания внешних активных панелей типа CVGAUDIO NVC-SRC и PW, которые позволяют организовать внешнее удаленное подключение дополнительных источников сигнала. Вторая пара контактов 24V OUTPUT имею напряжение на выходе только при активации приоритетного микрофона на балансных входах MIC / LINE INPUT и в основном используется для управления реле обхода на регуляторах громкости CVGAUDIO серии VA. Усилитель имеет все необходимые системы защиты – от перегрузки, перегрева, короткого замыкания, предохранитель по питанию. Используется интеллектуальное активное охлаждение. Для установки в монтажный шкаф в комплекте имеются кронштейны, высота прибора в монтажной стойке - 2U. На базе CVGAUDIO M-123Tz, как комплексного, многофункционального устройства возможно создать законченную систему высококачественной трансляции фоновой музыки и речевого оповещения для торговых и общественных помещений фактически любого уровня.

Характеристики:

• Серия M series
• Мощность 120W
• Speaker output Трансляционный 100V - 100V), 4 спикерных зоны с индивидуальной настройкой громкости и один в обход блока зонального управления
• Частотный диапазон 80-18500Hz / 3dB
• Distortion (TDH) <0.3% на 1kHz, 1/3 rated output power
• S/N ratio Line in-72dB / MIC in-70dB
• Входы AUX IN 1,2,3 (2RCA) с селектором, MIC IN 1,2 (XLR / TRS Jack 6,3mm) c фантомным питанием и включением приоритета
• Выходы AUX LINK after select (RCA), THROUGH OUT сквозной (2RCA) для входа AUX1, OPERATED OUT – выход после предусилителя (RCA)
• Чувствительность Mic Input 6mV
• Чувствительность Aux Input 250mV
• Регуляторы тембра (2 EQ раздельно для линейных и микрофонных входов)
• BASS +/- 10dB на 100Hz
• TREBLE +/- 10dB на 10kHz
• 24V OUTPUT Постоянный выход 24V, выход 24V только при активном приоритетном микрофоне. Максимальный ток на двух парах выходов – 1A
• EXT.VOL Контакты для подключения внешнего регулятора громкости CVGAUDIO NVC, максимальное рекомендуемое удаление регулятора – 50m
• EXT.MUTE Две пары аварийных контактов для удаленного мьютирования – FULL MUTE: мьютирование всех входов, MUSIC MUTE – мьютирование только линейных входов
• Электропитание 220V AC 50-60Hz
• Электропотребление 240W (пиковое)
• Защита Перезагрузка, перегрев, короткое замыкание, предохранитель по питанию
• Предохранитель T3.15A
• Габаритный размер корпуса 430х393х88mm (2U – крепление в комплекте)
• Вес 12,3 kg
