Fonestar ZSC-1110 Коммутатор акустических линий 100В на 10 зон

Fonestar ZSC-1110 - Коммутатор акустических линий 100В на 10 зон

Коммутатор ZSC-1110 - применяется в составе разветвлённых систем звукофикации практически любого размера с целью обеспечения распределения входных акустических сигналов по десяти (10) зонам вещания, которые поддерживает прибор. Если количество зон, которые требуется озвучивать, выше, то в состав системы можно добавить дополнительные коммутаторы. Максимальное количество локаций = 300.

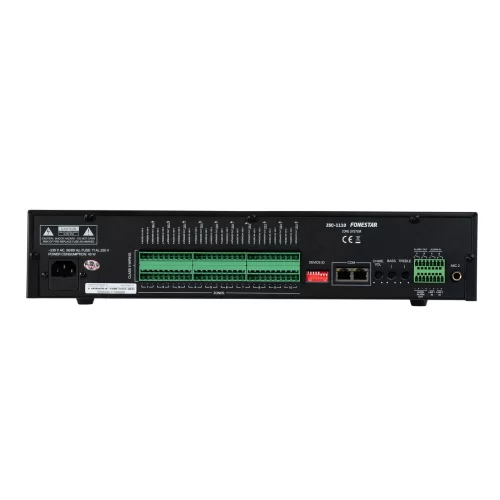

Каждой из десяти (10) выходных зон на акустические системы с рабочим напряжением 100В (разъёмы Euroblock) соответствуют: 2 линейных входа от усилителей мощности (максимум 500 Вт на зону), разъемы Euroblock. Общие входы: 2 линейных (Euroblock), 2 микрофонных (6.3 мм Jack) и 2 тревожных (Euroblock, приоритет). Помимо выходов на громкоговорители коммутатор оснащён двумя линейными выходами (Euroblock) и двумя тревожными для замыкания контакта реле модуля контроля за приоритетностью аттенюаторов.

Коммутатор ZSC-1110 поддерживает подключение до 16 микрофонных терминалов ZS-11 (входной и выходной порты  RJ-45) за счет которых можно выбирать зону подачи объявления или приоритетного сигнала для привлечения внимания, которые генерирует коммутатор (несколько вариантов тона). Максимальная удаленность микрофонных консолей от коммутатора при использовании Cat 5e = 1000 м.

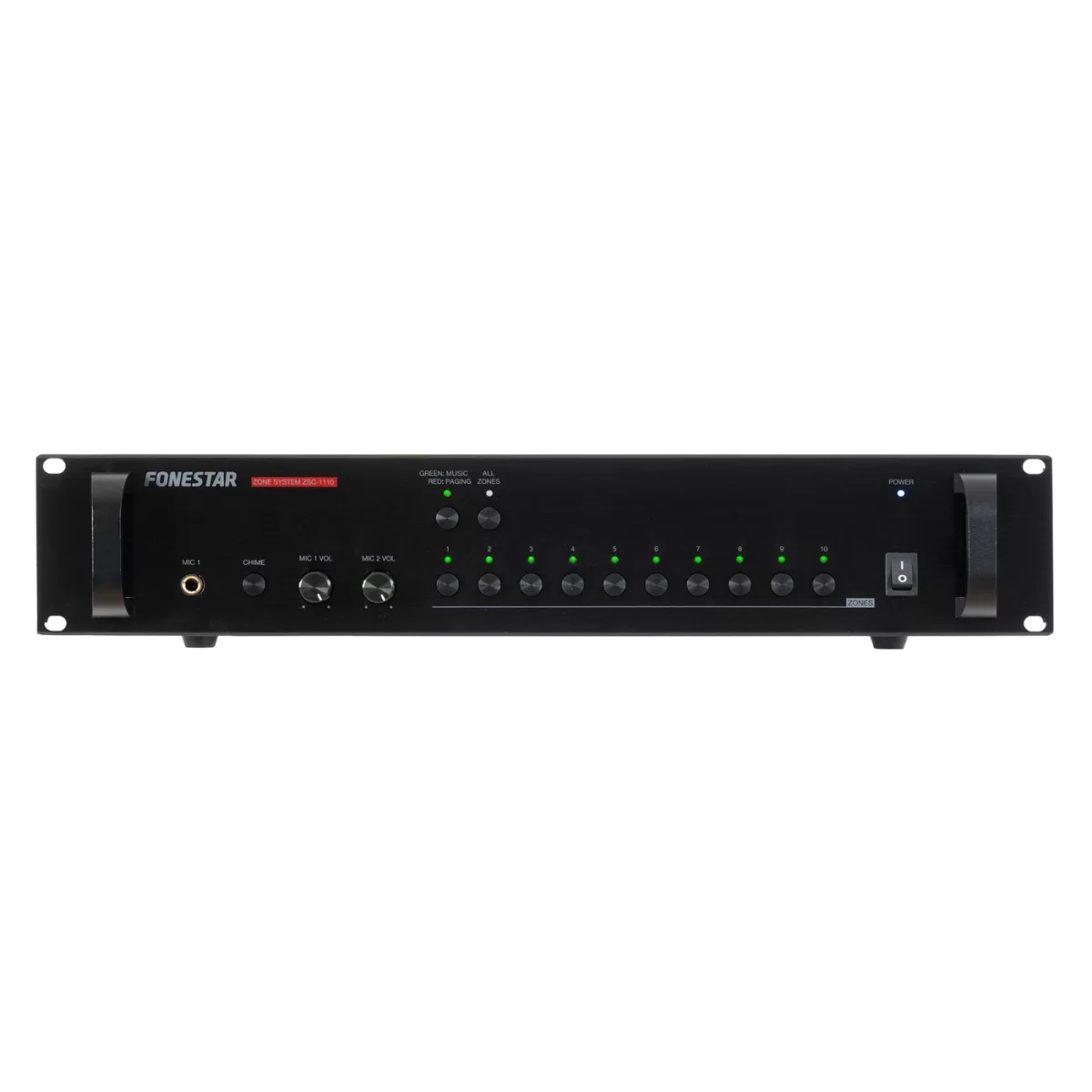

На лицевой панели регуляторы громкости и эквалайзера (НЧ+ВЧ), кнопка активации сигналов внимания, кнопки переключения зон и светодиодная индикация. Габаритные размеры 484x88x340 мм, вес 5 кг. Питание от сети 220В, монтаж настольный или Rack (2U).

Характеристики:

• 10-зонный коммутационный блок для 100 В линий.
• Может быть увеличено до 300 зон при использовании дополнительных модулей ZSC-1110.
• Подходит для установок фонового озвучивания любого размера.
• Светодиодные индикаторы при коммутации матрицы.
• Музыкальные гонги.
• Подключение до 16 микрофонов с помощью селектора зон ZS-11.
• ВХОДЫ: 2 небалансных микр., 6.3 мм jack 600 Ом 5 мВ
• 2 небалансные линии, евроклеммы 10.000 Ом 775 мВ 2 сигнализации при замыкании контактов, евроклеммы
• 10 x 100 В для пейджингового усилителя, евроклеммы
• 10 x 100 В для усилителей фоновой музыки, евроклеммы
• 1 микрофон с выбором зон, RJ-45
• ВЫХОДЫ: 10 звуковых зон, евроклеммы
• 1 небалансный, екроклеммы, 10 000 Ом, 775 мВ
• 2 тревоги, по замыканию контактов
• 1 расширитель зон, RJ-45
• ЧАСТОТНЫЙ ДИАПАЗОН: Микр.: 100 — 15 000 Гц
• Линии: 30 — 18 000 Гц
• УПРАВЛЕНИЕ: Громкость: микрофоны и тон «гонга»
• НЧ: ±10 дБ
• ВЧ: ±10 дБ
• Активация гонга
• Выбор зон от 1 до 10 или все сразу
• Выбор музыки и пейджинга
• ИСТОЧНИК ПИТАНИЯ: 230 В переменного тока, 40 Вт
• РАЗМЕР: 484 x 88 x 303 мм. 2 U 19″ рэк
• ВЕС: 5.2 кг
