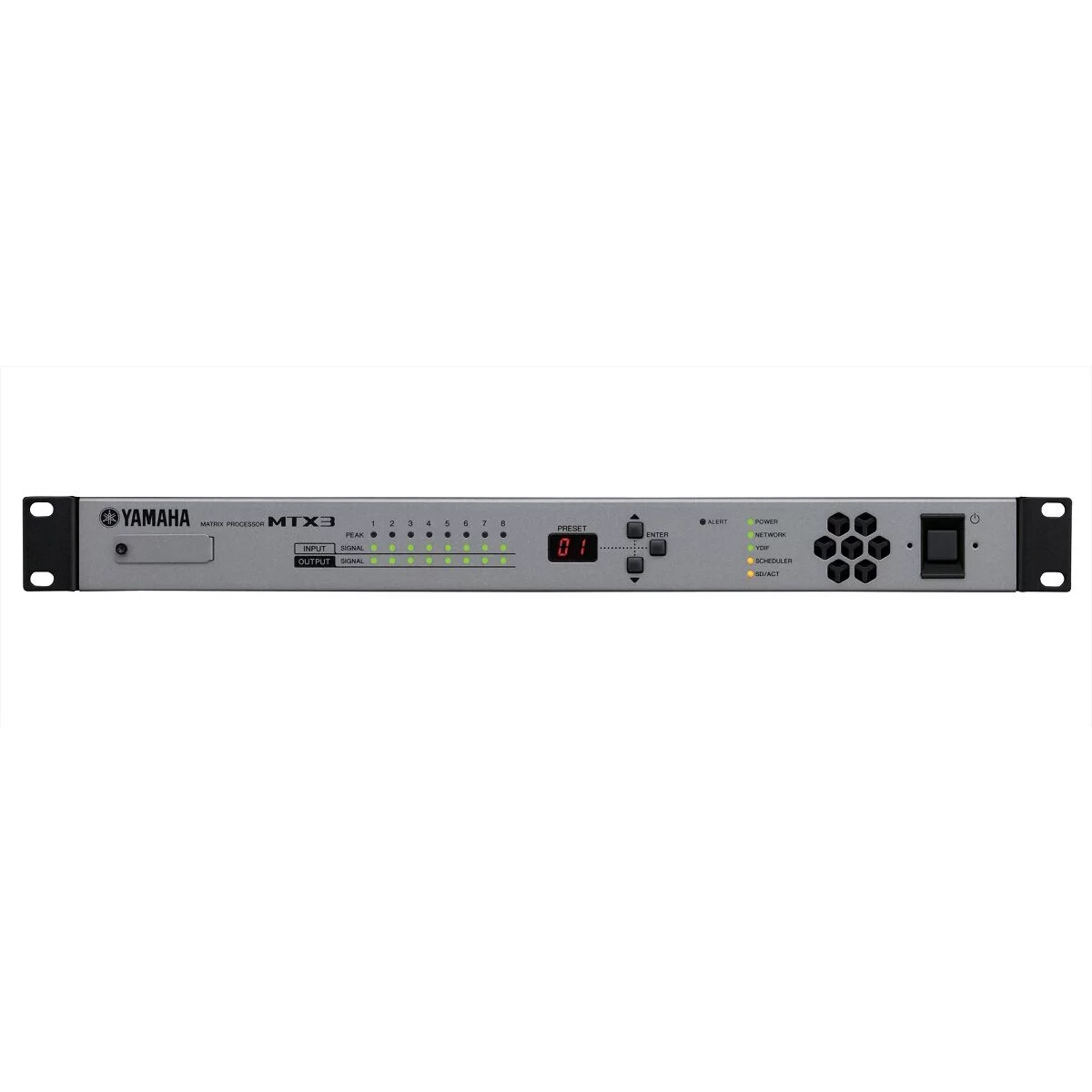

Yamaha MTX3 Матричный микшер, цифровой процессор, 8х8

Yamaha MTX3 - Матричный процессор.

Матричный микшер / сигнальный процессор 26 x 8

Особенности:

• 8-канальный микрофонный/линейный вход и 8-канальный аналоговый выход
• 16-канальный цифровой вход/выход YDIF
• Слот для карты SD для воспроизведения

Сердце вашей звуковой системы

Матричные процессоры разработаны преимущественно для стационарных инсталляций в торгово-сервисном сегменте, где требуется несколько зон озвучивания. Они обладают универсальными функциями для множества различных задач, например в магазинах, ресторанах, барах или обеденных залах. Эти устройства образуют коммутационный центр в сердце системы озвучивания и отвечают за маршрутизацию и обработку сигналов. Их настройка, программирование и управление осуществляются не через само устройство, а через интуитивный пользовательский интерфейс соответствующего ПО MTX Editor. Серия MTX включает две модели, различающиеся по мощности DSP и возможностям расширения. Благодаря этому она готова практически к любым мыслимым задачам.

Интуитивный графический интерфейс для проектирования звуковых систем

Для серии MTX/MRX доступны два приложения для проектирования.

ProVisionaire Design

ProVisionaire Design — это комплексное приложение для Windows, обеспечивающее интуитивное проектирование звука при использовании совместимых продуктов Yamaha. Оно идеально подходит для проектирования систем, использующих продукты Yamaha, такие как серия MTX/MRX, серия XMV, интерфейсы Rio/Tio и решения ADECIA. ProVisionaire Design также можно комбинировать с компьютерным приложением ProVisionaire Control, что обеспечивает интегрированное управление всеми аспектами проекта — от проектирования системы и конфигурации до повседневной эксплуатации и управления.

MTX-MRX Editor

MTX-MRX Editor — это программное приложение, с помощью которого можно создавать звуковые системы с серией MTX/MRX или серией XMV. Оно позволяет управлять звуковыми системами в соответствии с условиями и задачами различных зон, включая воспроизведение музыки и речевых записей, адаптированных под конкретные требования каждой зоны, а также автоматическое воспроизведение музыки и объявлений по расписанию.

MTX-MRX Migrator

MTX-MRX Migrator конвертирует настройки серии MTX и MRX из файлов проектов MTX-MRX Editor в данные конфигурации для ProVisionaire Design.

Yamaha предлагает широкий выбор опций дистанционного управления.

С точки зрения клиента крайне важно, чтобы аудиосистемой было легко управлять, независимо от того, насколько сложна эта система. Поэтому Yamaha предлагает множество опций дистанционного управления. Среди них простые настенные панели DCP с соответствующими радиомодулями, которыми можно управлять со смартфона или планшета на iOS или Android. Кроме того, есть более сложный программируемый настенный контроллер MCP1, продвинутый пейджинговый микрофон PGM1 и полностью настраиваемые приложения ProVisionaire Touch и ProVisionaire Control для планшетов iOS и устройств Windows соответственно.

Слот для карты памяти SD для воспроизведения

Серия MTX обладает конфигурацией входов/выходов, идеальной для широкого спектра применений: 8 моно-входов (микрофон/линия), 2 стерео-входа (линия) и 16 цифровых входов через YDIF. Выходная сторона состоит из 8 моно-выходов линейного уровня и 16 цифровых выходов через YDIF. Процессоры MTX также оснащены слотом для карты памяти SD для воспроизведения файлов MP3/WAV, хранящихся на карте памяти SD. Функция Event Scheduler позволяет воспроизводить эти файлы как музыку, объявления или сигналы — или даже запускать внешние устройства через GPI-выход — в запланированное время, а также вызывать пресеты, хранящиеся в MTX.

Легко увеличивайте входы и выходы системы

EXi8/EXo8 — это расширители входов/выходов для серии MTX/MRX. EXi8 преобразует аналоговый микрофонный/линейный сигнал в цифровой и передает его на MTX по фирменному соединению YDIF от Yamaha. Преампами EXi8 можно удаленно управлять из MTX/MRX Editor.

EXo8 также подключается к системе по YDIF и оснащен 8-канальными ЦАП, которые преобразуют цифровой выход в высококачественный аналоговый сигнал.

Цифровая сетевая система MTX

Использование двух типов сетей в системах MTX может значительно снизить стоимость и время установки. Комбинация YDIF для более коротких соединений в системе и Dante для более крупных инсталляций может значительно повысить гибкость проектирования.

Аудиосеть для системы MTX

Процессоры MTX оснащены недавно разработанным форматом цифровой передачи YDIF — уникальной запатентованной технологией Yamaha, которая передает 16-канальный аудиосигнал и синхронизирующие импульсы слов по стандартному кабелю Ethernet CAT5. YDIF можно использовать для каскадного соединения нескольких устройств серии MTX или для подачи аудиосигнала в усилители мощности серии XMV с очень простой кабельной разводкой до 30 метров.

Режим распределения

Максимум 16 каналов аудио может передаваться от вышестоящего устройства к нижестоящему.

Каскадный режим

Может использоваться как 8-канальные каскадные шины специально для MTX.

Связь может осуществляться между несколькими MTX.

Dante для MTX (только MTX5-D, XMV-D)

MTX5-D оснащен двумя портами Dante, которые позволяют передавать 16 каналов входов и выходов при частоте 44,1 кГц/48 кГц по резервированной сети. Как простые, так и более крупные, сложные сетевые системы Dante можно создавать с использованием MTX5-D и усилителей XMV-D с поддержкой Dante.

Аудиопротокол сети Dante компании Audinate используется не только в процессорах и усилителях мощности, но и во многих других типах цифрового аудиооборудования, такого как цифровые микшерные консоли компании Yamaha. В версии 3.2 и более новых версиях поддерживается управление предусилением рэковых модулей ввода/вывода серии Rio и Tio 1608-D. Благодаря этому создается идеальная основа для более крупных сетевых аудиосистем, поскольку, в частности, длина соединений не ограничивается 30 метрами, как при использовании YDIF — передавать аудио можно на расстояние до 100 м по кабелю CAT5e.

Цифровая сеть Dante обрабатывает все аудио- и управляющие данные, делая изменения и расширение системы простыми. Новые устройства можно добавлять в сеть с помощью одного кабеля CAT5e и быстро настраивать с помощью MTX-MRX Editor. Сеть Dante обеспечивает превосходную гибкость системы, а также достаточный запас для будущего расширения.

Сеть типа Daisy Chain

При построении простой системы с небольшим количеством устройств рекомендуется использовать Daisy Chain.

Поскольку Dante может передавать как управляющие, так и аудиосигналы по одному кабелю, для режима Daisy Chain не требуются сетевые коммутаторы.

Звездообразная сеть

В звездообразной сети каждое устройство подключается к центральному концентратору. Использование сетевого коммутатора с поддержкой GbE позволяет настроить широкополосную крупномасштабную сеть.

Резервированная сеть

Если необходима повышенная устойчивость к непредвиденным сетевым проблемам, рекомендуется использовать резервированную сеть.

Поддержка Dante Domain Manager, AES67 и Dante Device Lock

Поддерживает стандарт подключения к аудиосети Dante Domain Manager (обновление до версии 3.31). Теперь поддерживается Dante Domain Manager от корпорации Audinate. Dante Domain Manager от корпорации Audinate — это ПО для администрирования сети, которое обеспечивает аутентификацию пользователей и ролевые настройки безопасности. Теперь вы сможете организовать безопасную и масштабируемую звуковую систему на основе инфраструктуры Dante.

Модель сигнального процессора MTX5-D с поддержкой Dante теперь поддерживает стандарт interconnection аудиосети AES67. Благодаря этому через AES67 можно организовать соединение с такими аудиосетями, как Ravenna, Q-LAN или Livewire, что увеличивает возможности расширяемости системы.

Также поддерживается функция Dante Device Lock, которая предотвращает изменение настроек Dante посторонними лицами. Это может повысить безопасность системы в таких условиях, как концертные залы, где внешний оператор должен управлять системой или подключать оборудование.

Интеллектуальная, гибкая система оповещения для крупных коммерческих площадей

Станция оповещения PGM1 и расширитель системы оповещения PGX1 специально предназначены для использования с MRX7-D или MTX5-D. Они работают с PoE и подключаются к сети через Dante. Каждую PGM1 можно расширить с использованием до двух устройств PGX1, а к одной системе можно подключить до четырех устройств PGM1.

Характеристики:

• Микширование
• Каналы микширования: 8 моно + 3 стерео + 2 возврата эффектов + 8 Direct-in to Matrix / Выходные шины: 8 моно
• Функции входных каналов: моно: 3-полосный PEQ, Comp, Gate, Auto Gain Control, подавитель обратной связи (только CH1-4) / стерео: 3-полосный PEQ, Comp, Auto Gain Control
• Функции выходных каналов: Room Delay, Room EQ, Speaker Processor, X-Over (1-полосный, 2-полосный), Delay, 6-полосный PEQ, Limiter
• Фантомное питание: +48 В
• Общие характеристики
• Внутренняя обработка: Priority Ducking, Ambient Noise Compensator
• Частота дискретизации (внутренняя): 48 кГц / 44,1 кГц
• Задержка сигнала: менее 2,5 мс (АЦ-ЦА @48 кГц)
• Общий коэффициент гармонических искажений (THD): менее 0,05% (+4 дБн, Gain: -6 дБ); менее 0,1% (+4 дБн, Gain: +66 дБ)
• АЧХ: 20 Гц – 20 кГц, +0,5 дБ, -1,5 дБ
• Динамический диапазон: 107 дБ (Gain: -6 дБ)
• Эквивалентный входной шум: -60 дБн (Gain: +66 дБ), -83 дБн (Gain: -6 дБ)
• Переходное затухание (Crosstalk): -100 дБ
• Тепловыделение: макс. 43 ккал/ч
• Требования к питанию: AC 100–240 В, 50/60 Гц
• Потребляемая мощность: 50 Вт
• Ширина × Высота × Глубина: 480 × 44 (1U) × 362 мм
• Вес: 4,8 кг
• Банк памяти: PRESET 50
• Аналоговые входы
• INPUT 1-8: Euroblock; GAIN +66 дБ / -6 дБ; импеданс 10 кОм; номинал -62 дБн, макс. до клиппинга -42 дБн (при +66 дБ); номинал +10 дБн, макс. до клиппинга +30 дБн (при -6 дБ)
• ST IN 1, 2: RCA Pin Jack; импеданс 10 кОм; номинал -10 дБВ, макс. до клиппинга +10 дБВ
• Аналоговые выходы
• OUTPUT 1-8: Euroblock; импеданс 75 Ом; номинал +4 дБн, макс. до клиппинга +24 дБн
• Цифровые входы/выходы
• YDIF In: YDIF, RS-422, 16 входов, RJ45
• YDIF Out: YDIF, RS-422, 16 выходов, RJ45
• Dante Primary/Secondary: только для MTX5-D (для MTX3 не предусмотрено)
• Управление
• GPI 8 IN / 4 OUT: вход 1-7 каналы: 0–5 В; 8 канал: 2,5–24 В (High), 2,5 В или менее, допустимый вход +24 В; выход — открытый коллектор; +5 В DC; Euroblock
• Network: 100Base-TX, RJ-45
• REMOTE: RS-232C (скорость 38,4 или 115,2 кбит/с), D-sub 9-pin (вилка)
• DCP: RJ-45
