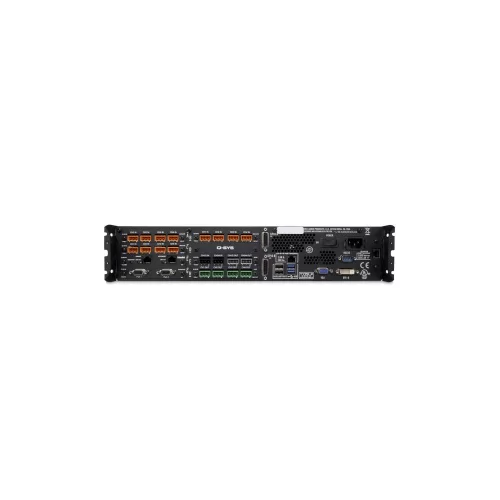

QSC Core 250i Центральный модуль для системы QSC Q-Sys
QSC Core 250i - Центральный модуль для системы QSC Q-Sys.
Компания QSC объявила о выпуске двух новых модулей для системы Q-Sys –Core 500i и Core 250i, которые призваны обеспечивать централизованную обработку и маршрутизацию потоков аудио, а также обработку управляющих сигналов в звуковых системах на средних и малых объектах, таких, как рестораны, ночные клубы, магазины, учебные заведения и храмы.
Core 500i и Core 250i представляют собой полностью интегрированные решения, каждое имеет восемь слотов для установки карт входов/выходов, посредством которых можно подобрать оптимальную конфигурацию входов и выходов для каждого конкретного объекта. Core 500i обеспечивает обработку и распределение до 128 каналов, Core 250i – до 46 каналов. В любом из них может быть установлен дополнительный модуль Multi-track Playback Expansion, который позволяет увеличить количество воспроизводимых встроенным проигрывателем каналов до 64 (MTP-64) или 128 (MTP-128).Коммутация систем на базе Core 500i и Core 250i реализуется при помощи стандартного сетевого оборудования Gigabit Ethernet, передача сигналов осуществляется по протоколу Q-LAN, основанному на стандарте Gigabit Ethernet. Вместе с новыми модулями Core также был представлен модуль аналоговых входов/выходов I/O-22, предназначенный для подключения к системе удаленно расположенных источников аудиосигналов и усилителей/акустических систем.
Характеристики контроллера/аудиопроцессора QSC Core 250i
| Общие данные | |
| Тип | Системный процессор |
| Органы управления на передней панели; | |
| * | Кнопка переключения страниц на ЖК дисплее |
| * | Кнопка Unit ID |
| * | Кнопка сброса настроек |
| Индикаторы на передней панели; | |
| Включение | голубой LED индикатор |
| Статус устройства | трехцветный LED индикатор |
| Аудиосигналы | 32 трехцветных LED индикатора |
| Статус карт входов/выходов | 8 трехцветных LED индикаторов |
| * | 240 x 64 монохромный ЖК дисплей |
| Органы управления на задней панели | Вкл./Выкл. питания |
| Разъемы на задней панели RS-232 | DE-9 |
| Видео выходы | HD-15 (VGA); DVI-D, HDMI (только 500i) |
| Вспомогательные USB интерфейсы | USB Host (type A) x 4 |
| Вспомогательные порты Network | RJ45 10/100/1000 Mbps (в модели 250i может работать как Q-Sys LAN B) |
| Порты GPIO | DA-15 x 2 |
| Q-Sys LAN A | RJ45 1000 Mbps |
| Q-Sys LAN B | RJ45 1000 Mbps (в модели 250i может работать как вспомогательный порт Network 10/100/1000 Mbps) |
| * | Разъем питания IEC |
| Доступные периферийные устройства; | |
| * | Пейджинговые станции, модули I/O Frame, I/O-22, сенсорные панели TSC-8, TSC-3 |
| Максимальное количество каналов, передаваемых по сети | 64 |
| Максимальное количество аудио входов/выходов | 8 слотов для карт входов/выходов, до 32 каналов |
| Карты приобретаются дополнительно | CB, CIML4,CIML4-HP, COL4, CODP4, CAES4, CCN32 |
| Требования к сети питания 100 – 240 В, 50 – 60 Гц; | |
| Потребляемый ток | Не более 1,5 A |
| Тепловыделение | 500 ВТЕ/ч |
| Размеры (В х Ш х Г) | 89 мм x 482,6 мм x 381 мм |
| Аксессуары в комплекте | Сетевой шнур UL/CSA/IEC 1,8 м, руководство пользователя, CD диск с программным обеспечением |
