LD Systems ZONE X 1208 D Аудиоматрица, 12х8, Dante
LD Systems ZONE X 1208 D - Матричный Цифровой Сигнальный Процессор с гибридной архитектурой - 12 IN / 8 OUT + DANTE
Инсталляции становятся все более сложными. Если раньше микрофоны и динамики приходилось переключать или даже перемонтировать вручную, теперь есть гибкие варианты маршрутизации с использованием предустановок и автоматизированных процессов. Все это и многое другое позволяет матричный процессор DSP ZONE X 1208 от LD Systems.
Благодаря гибридной архитектуре DSP ZONE X 1208 может адаптировать вашу звуковую систему к различным обстоятельствам и возможностям использования. Выберите один из различных шаблонов DSP и используйте планировщик событий для настройки рабочих процессов, управляемых календарем, с автоматическими предустановленными параметрами. Все, что вам нужно: двенадцать балансных микрофонных / линейных входов с малошумящими микрофонными предусилителями и отдельным переключаемым фантомным питанием 48 В, а также восемь балансных линейных выходов. Есть также восемь логических портов GPI и GPO, которые можно использовать, например, для автоматизации процессов и интеграции сторонних устройств. Передняя панель всего в 1 RU выглядит очень аккуратно. ZONE X 1208 легко настроить и управлять через Ethernet с помощью универсального программного обеспечения Xilica Designer (Mac / Windows), обеспечивающего обзор всех подключений и настроек. Благодаря дополнительному подключению шины REMOTE, ZONE X 1208 уже оборудован для будущих удаленных панелей и пейджинговых микрофонов от LD Systems. Карта Ethernet + Dante с 64 x 64 каналами может быть установлена ??в качестве варианта обновления для приложений передачи звука через IP. Стандарт Dante открывает целый мир совместимых устройств от разных производителей для всех мыслимых приложений.
ZONE X 1208 делает все возможное, от маршрутизации и обработки различных групп микрофонов и динамиков, до сложных многокомнатных инсталляций с управляемой календарем маршрутизацией для различных конфигураций.
- DSP процессор с гибридной архитектурой, который позволяет пользователям адаптироваться к различным требованиям инсталляций с помощью шаблонов
- 40-битный (с плавающей точкой) двухъядерный процессор SHARC + компании Analog Devices и процессором ARM Cortex A5
- Операционная система Linux нового поколения
- Микрофонные предусилители премиум-класса и 32-битные АЦ / ЦА преобразователи высокого разрешения
- 12 симметричных микрофонных / линейных аудиовходов с выбором фантомного питания 48 В на канал
- 8 симметричных линейных выходов
- 8 GPI и 8 GPO логических портов
- Шина REMOTE для интеграции будущих удаленных панелей и пейджинговых микрофонов от LD Systems
- Интерфейс Ethernet для дистанционного управления через универсальное управляющее ПО Xilica Designer; Опционально доступна карта Ethernet + Dante
- Встроенный планировщик событий
Характеристики
| Тип продукта | Инсталляционный матричный цифровой сигнальный процессор |
Общие данные

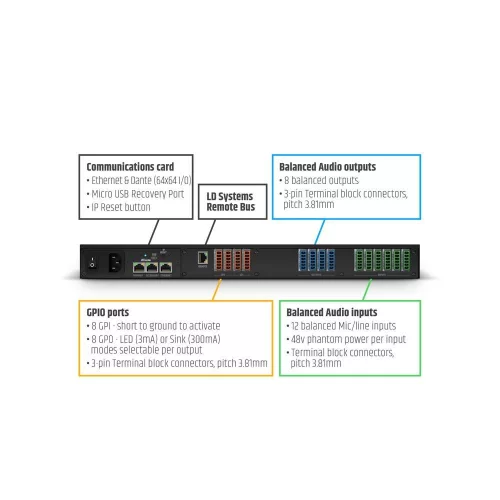

| Аудиовходы | 12 балансных Mic/line входов +1 LD Systems Remote Bus аудиовход |
| Аудио выход | 8 балансных линейных выходов |
| Логические входы | 8 GPI (бинарных входов) - Активация через контакт заземления |
| Логические выходы | 8 GPO (бинарных выходов) - режимы: LED (3mA) или Sink (300mA) выбирается для каждого выхода |
| LD Systems Remote Bus | Да |

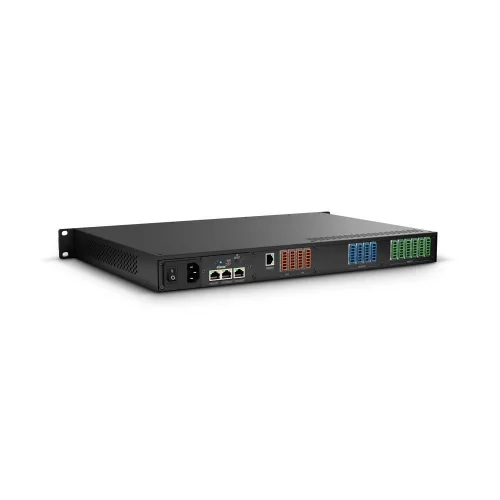

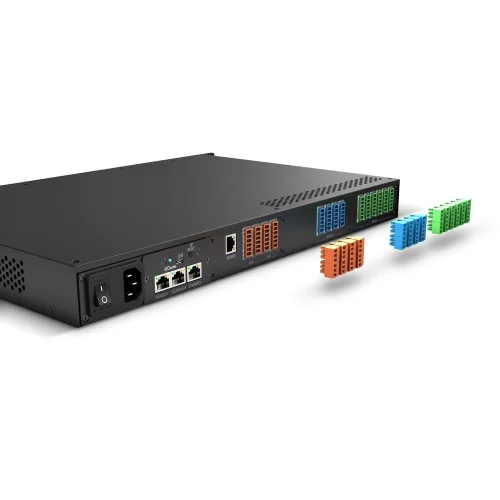

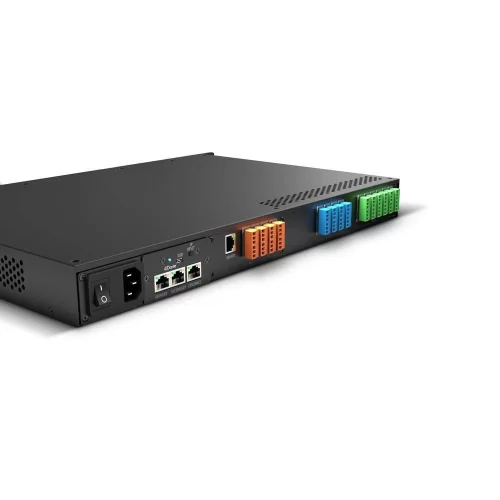

| Разъемы | 3-контактная клеммная колодка высота 3.81мм, служебный разъем micro USB B, удаленный вход RJ45, Ethernet RJ45,Dante Primary и Secondary RJ45 |

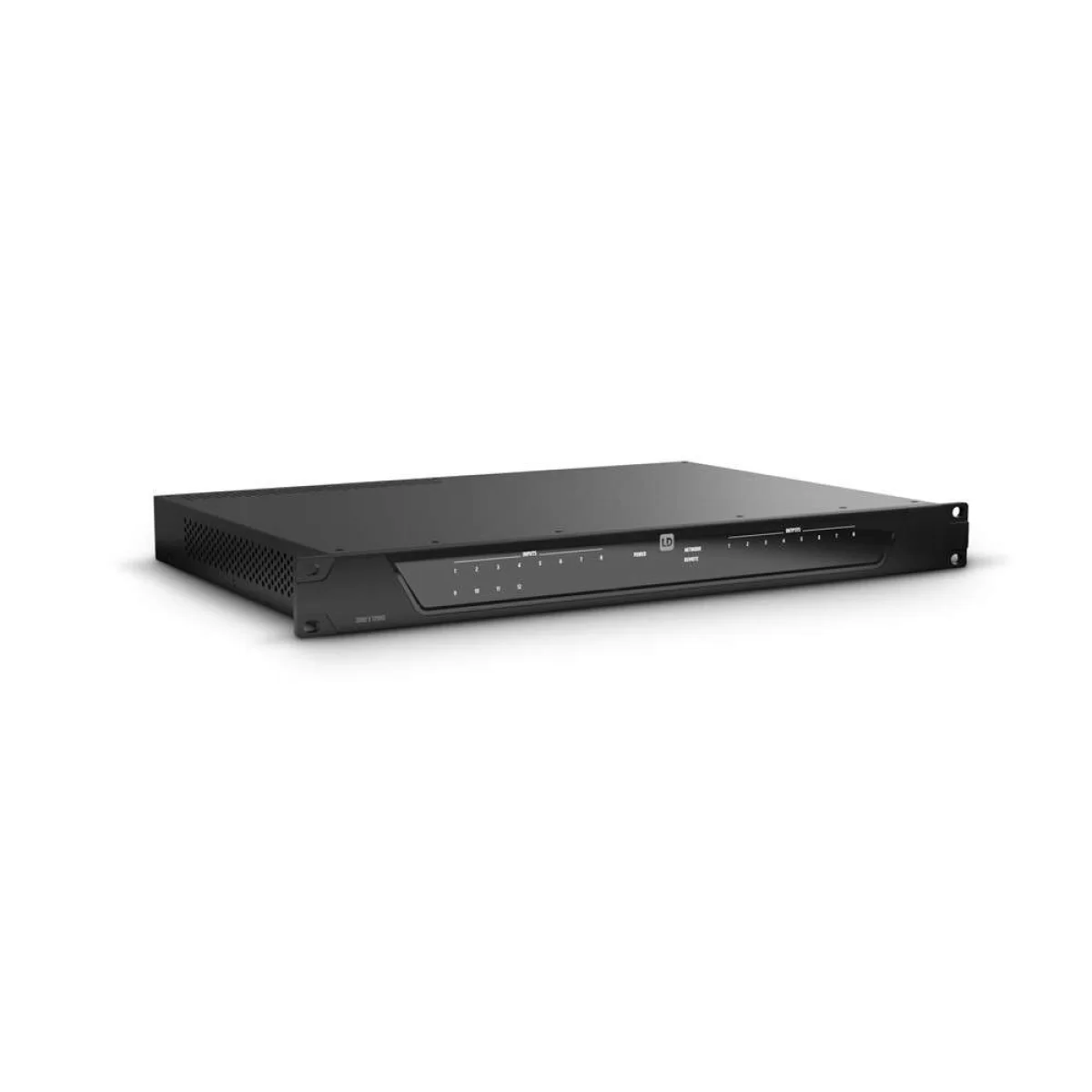

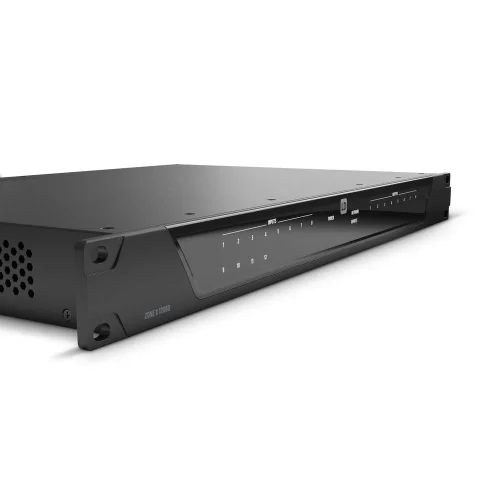

| Индикаторы | Входы 1 - 12 и выходы 1 - 8: индикация сигнала - белый сигнальный светодиод, красный светодиод clip , сеть , питание , Remote |
| Органы управления на передней панели | нет |
| Органы управления на здней панели | IP Reset , Power On/Off |
| Слот расширения | Ethernet + Dante- (ZONEX1208D) , For Ethernet- (ZONEX1208) |
| Охлаждение | Конвекционное, пассивное |
| Источник питания | Широкодиапазонный импульсный источник питания |
| Разъем для подключения к сети | 3-полюсное подключение к сети IEC (сетевая розетка |
| Рабочее напряжение | 90 – 240 V AC; 50/60 Hz |
| Входной предохранитель (сеть) | T2,5 A L / 250 V |
| Пусковой ток при выключении и включении сети | 21 A |
| Потребляемая мощность в режиме ожидания | 23 W |
| Максимальная потребляемая мощность | 60 W |
| Рабочая Температура | 0°C - 40°C; < 60% влажности |
| Ширина | 19“-Rack (483 мм) |
| Высота | 1 RU (44.5 мм) |
| Глубина | 315 мм (включая клеммные колодки) |
| Вес | 4 кг |
Технические характеристики
| Номинальная входная чувствительность | -22 dBu (Sine 1 kHz, Gain max) |
| Номинальное ограничение входа | +20 dBu (Sine 1kHz) |
| Коэффициент искажения (THD + N) | +13 dBu Signal , <0,003% (Line IN – OUT) , 20 Hz – 20 kHz, Gain 0 dB) |
| Коэффициент искажения SMPTE (IMD) | < 0.01% (-10dB below clip) Analyzer BW 90kHz |
| Частотный диапазон | 15 Hz – 22 kHz (+/-0.15 dB) |
| Входное сопротивление | Line 4k Ohms (balanced) |
| Соотношение сигнал-шум | >117 dB @ +20 dBu, Gain 0 dB, 20 kHz BW, A-weighted |
| Динамический диапазон (DR AES17) | 112 dB dB |
| Перекрестные помехи | 105 dB @ 10 kHz , 120 dB @ 1 kHz , 120 dB @ 100 Hz |
| CMRR IEC | > 60 dB (1 kHz) |
| Максимальное усиление | 42 dB |
Цифровые характеристики
| DSP | 40-bit с плавающей точкой Analog Devices Dual-core SHARC+ processor |
| Системная задержка: | 4.3 ms |
| AD/DA разрешение конвертера | 32 bit |
| AD/DA частота дискретизации преобразователя | 48 kHz |
