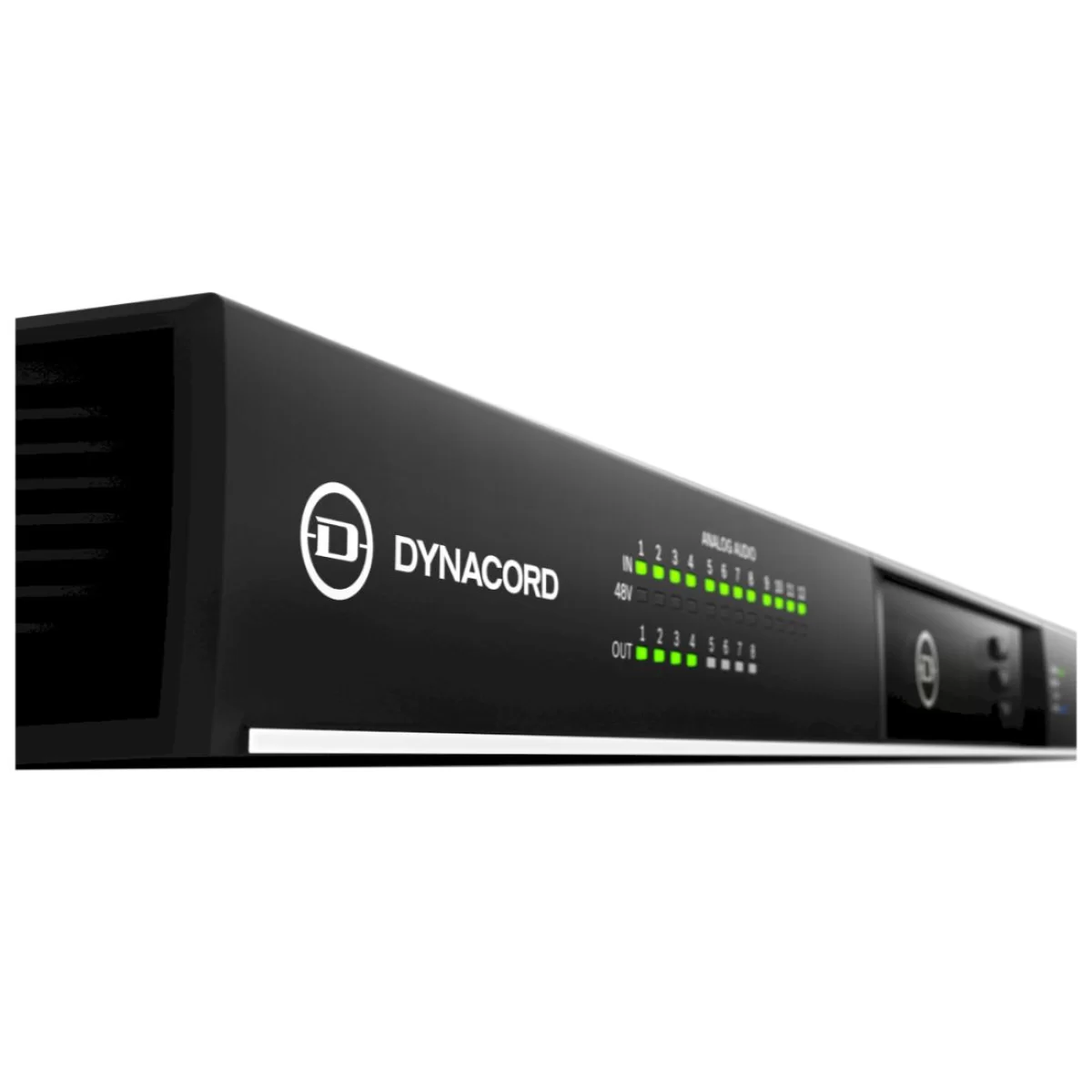

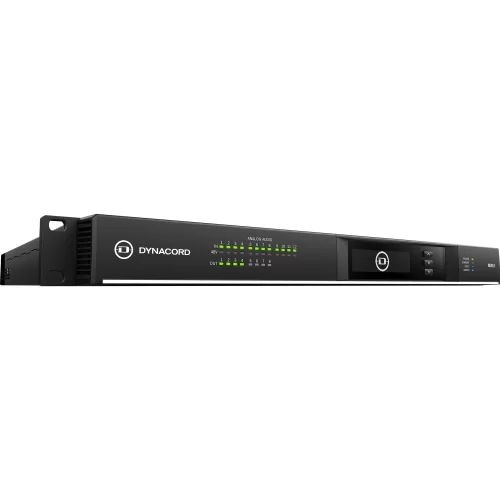

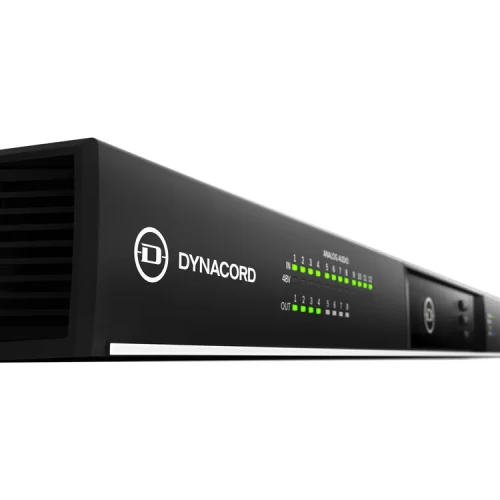

Dynacord MXE-5 Цифровая аудио-матрица 24x24, Dante, DSP

Dynacord MXE-5 - Цифровая аудио-матрица 24x24.

Легендарный бренд продолжает эволюционировать и после запуска получивших высокую оценку специалистов усилителей мощности нового поколения серий IPX и TGX, а также новейшей программы управления звукоусилительными комплексами SONICUE, Dynacord пополняет свой ассортимент продукции высококачественных профессиональных аудиоустройств новой аудиоматрицей с профессиональным качеством звука.

Модель MXE5 стала первым представителем серии матричных процессоров MXE. Новый матричный процессор 24х24 с профессиональным качеством звука предлагает своим пользователям возможности по маршрутизации и микшированию сигнала и имеет на борту 12 аналоговых входов микрофон/линия, 8 линейных выходов и 24 аудиоканала Dante. Кроме того, MXE5 выступает коммуникационным хабом для всех периферийных аудиоустройств, которые работают по IP протоколу, и обеспечивает расширенные возможности мониторинга и контроля за всеми системными параметрами.

Широкий спектр применения

MXE5 был разработан для консультантов, продюсерских компаний, проектировщиков и системных интеграторов, которые ищут для своих проектов устройство для передачи фоновой музыки высшего качества и организации маршрутизации живого сигнала безупречного качества. Данная модель являются идеальным выбором для таких инсталляций как стадионы и спортивные арены, конгресс-холлы и конференц-центры, театры и центры исполнительного искусства, современные церкви, а также крупные образовательные центры. Продюсерские компании могут задействовать MXE5 в системных рэках для мероприятий с живыми исполнителями.

Высшее качество аудио

Матричный процессор MXE5 оснащен современным модулем DSP, который обеспечивает невероятное качество звука с широким динамическим диапазоном. Это обусловлено частотой дискретизации в 96 кГц и внутренней задержкой всего в 0,22 мс, которая является самой низкой в этом классе оборудования. Блок DSP с лучшими технологиями Dynacord имеет чрезвычайно низкие показатели искажений (КНИ <0,002 дБ) и соотношение сигнал-шум >118 дБ.

Создан для микширования и маршрутизации

Кроме основного предназначения в роли матричного процессора, модель MXE5 является системным менеджером и OCA контроллером с полным набором возможностей по мониторингу и управлению. В дополнение к этому она работает как контроллер акустических систем с функцией FIR-Drive. Сопряжение и интеграция с системами сторонних производителей осуществляется путем установки соответствующих плагинов, первым из которых является плагин Q-SYS. MXE5 включает в себя сетевую инфраструктуру с передачей сигнала по каналам Dante и AES70-совместимого управляющего сигнала без необходимости установки дополнительных внешних карт или устройств.

Устройство имеет 24 входа и выхода профессионального уровня с функциями обработки сигнала, например, микширования зон, динамического эквалайзера, задержки, компрессора, лимитера, дакера, диэссера и других. В будущем планируется расширить этот список за счет возможности свободной конфигурации DSP, системы автомикса, планировщика задач, системы акустического подавления эхо (AEC), автоматического контроля усилением (AGC) и управления уровнем окружающего шума (ANC).

В основу конструкции MXE5 была положена концепция высочайшей надежности и отказоустойчивости, а наличие первичного и вторичного портов OMNEO позволяют достичь максимальной гибкости и возможности применения в сетях различной конфигураций, таких как прозрачные сети, сети RSTP и отказоустойчивые сети. Восемь управляющих выходов GPIO оснащены внутренним многоадресным фильтром, который делает MXE5 идеальным устройством для управления через Wi-Fi.

Построен на базе комплексного программного обеспечения

MXE5 полностью интегрирован с программой управления звукоусилительными системами Dynacord SONICUE, которая является на сегодняшний день одним из самых мощных программных интерфейсов в отрасли и предлагает комплексное управление в соединении с простым и интуитивным пользовательским интерфейсом. Благодаря SONICUE в матричных процессорах MXE5 можно создавать индивидуальные функции, устанавливать разные уровни прав доступа и конфигурации GPIO.

Опциональная сенсорная панель управления TPC-1 выполнена в тонком корпусе и оснащена HD дисплеем с диагональю 5,7”. Панель имеет универсальный блок питания для европейской, американской или английской розетки, а также возможность питания по сети Ethernet (PoE), так что ее монтаж не представит каких-либо проблем. Конфигурирование и управление сенсорными панелями TPC-1 осуществляется в программе SONICUE.

Особенности:

• Обеспечивает высочайшее качество звука и подходит не только для систем фонового звука, но и для систем концертного уровня
• Полный контроль всех компонентов системы для широкого спектра применения
• Расширенный список функций для профессионального микширования и маршрутизации аудио
• Полная интеграция с новой программой управления звукоусилительными системами SONICUE
• Матричный процессор MXE5 будет доступен к концу лета 2020.

Характеристики:

• Частотный диапазон: 20 Гц – 20 кГц (±0,5 дБ) при 1 кГц, аналог вход–выход, 48 кГц; 20 Гц – 40 кГц (±0,5 дБ) при 1 кГц, аналог вход–выход, 96 кГц
• Усиление: 0…+60 дБ (аналоговые входы)
• EIN: < –128 дБ (20 Гц – 20 кГц, A-взвеш.)
• Перекрестные помехи: < –105 дБ (на 1 дБ ниже макс., 1 кГц)
• Фантомное питание: +48 В / 10 мА, переключаемое на каждый аналоговый вход
• КНИ+N: < 0,002 % (на 1 дБ ниже макс., 1 кГц)
• Соотношение сигнал/шум: аналоговый вход > 118 дБА; аналоговый выход > 118 дБА; аналог вход–выход > 115 дБА
• Номинальный вход/выход: +6 дБн / 1,55 В
• Макс. вход/выход: +22 дБн / 9,7 В
• Опорный уровень = цифровой вход: +22 дБн = 0 dBFS
• Входное сопротивление: 2,2 кОм (активный баланс)
• Выходное сопротивление: 47 Ом (активный баланс)
• Минимальное сопротивление нагрузки: 600 Ом
• CMRR: > 70 дБ (1 кГц, номинал)
• DSP: частота дискретизации 48/96 кГц, синхронизация OMNEO/Dante
• Задержка: < 0,45 мс / < 0,22 мс (аналог вход–выход, 48/96 кГц)
• Обработка сигнала: 32/40 бит, плавающая точка
• Фильтры: PEQ, ФНЧ, ФВЧ, LoShelf, HiShelf, XOver, FIR
• Динамика: Ducker, компрессор, Noisegate
• Лимитеры: Peak (PA), RMS/TEMP
• Пилот-тон: генератор, детектор с нотчем
• Генераторы: синус, розовый шум, белый шум
• Микшер/роутер: Router, Matrix Mixer
• Разное: VU-метр, уровень, полярность, Mute, задержка
• Спец. алгоритмы: обработка АС
• Память: 60 пресетов DSP
• Дисплей: OLED, 256 × 64, без сенсора

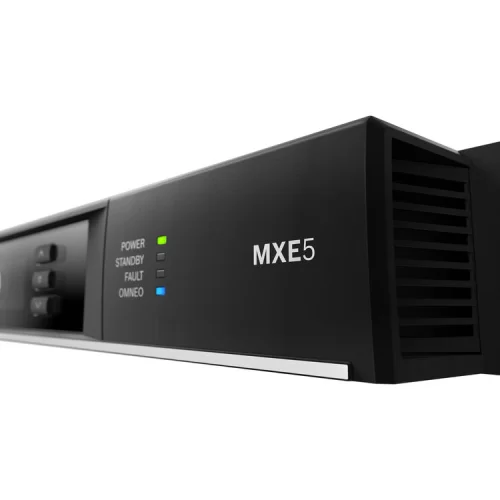

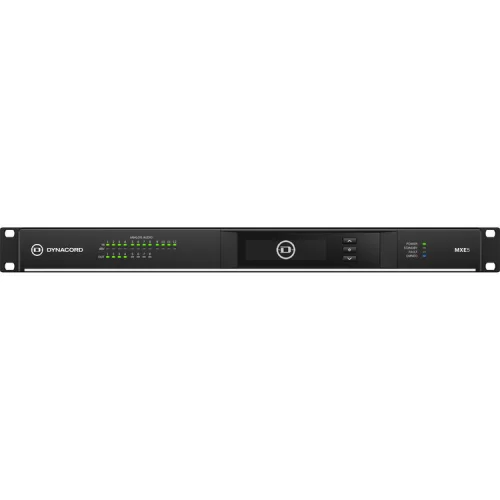

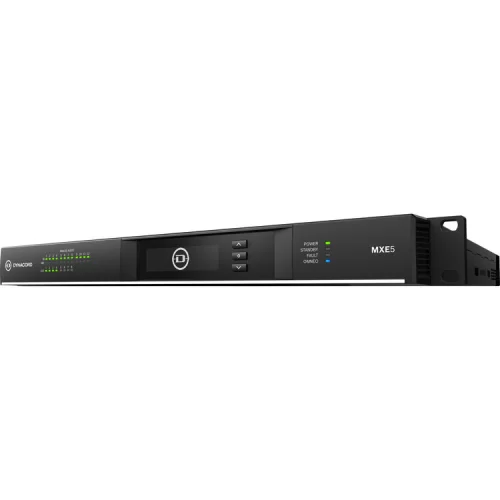

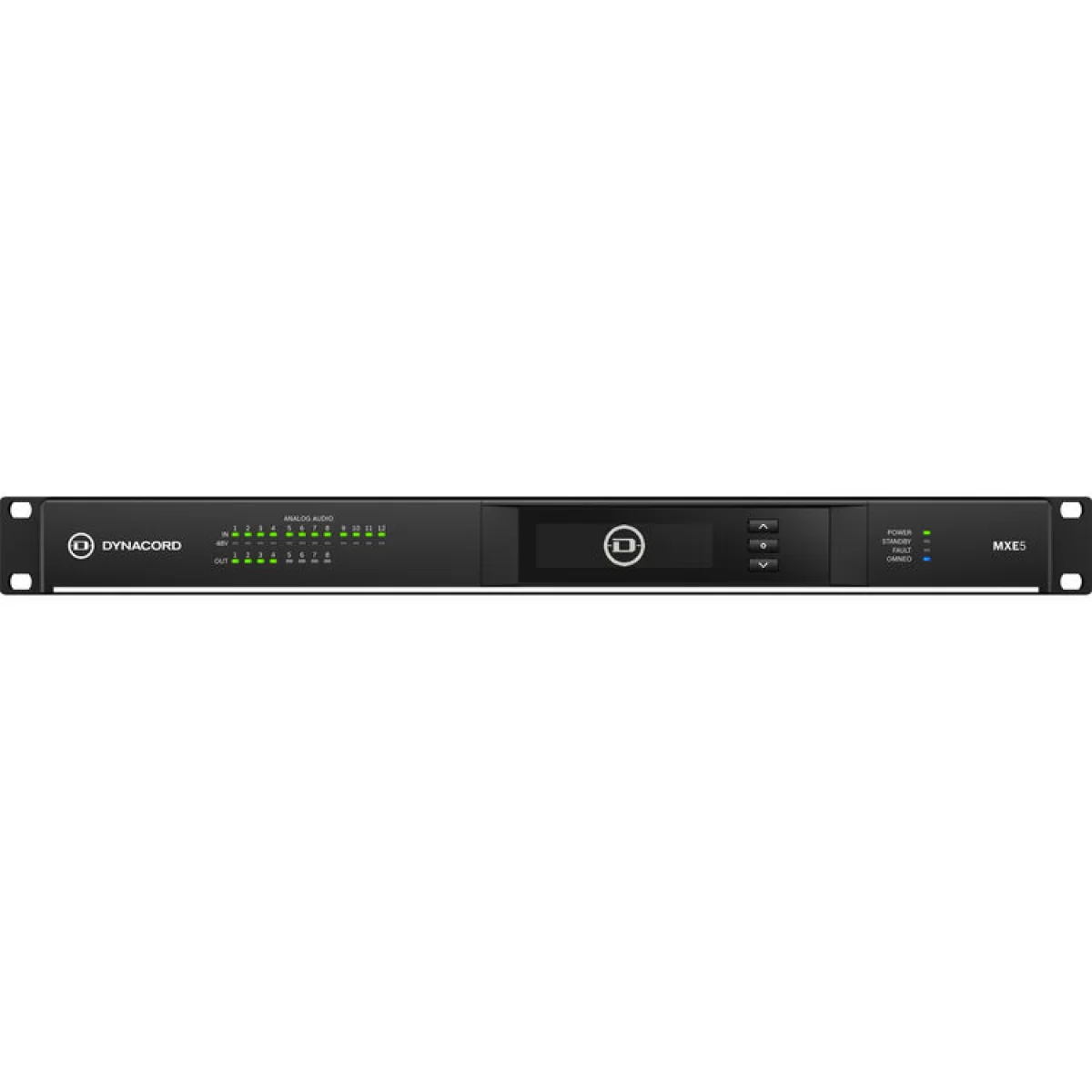

• Индикаторы передней панели: 12 LED входов (сигнал/клип), 12 LED фантома (+48 В), 8 LED выходов (сигнал/клип), 4 LED статуса (Power, Standby, Fault, OMNEO)
• Элементы управления: 3 кнопки (Up, Enter, Down)

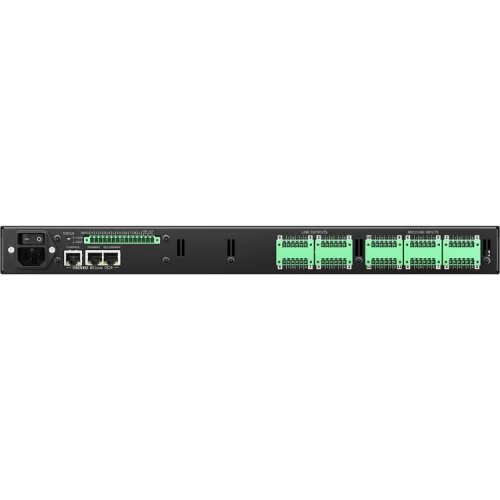

• Индикаторы задней панели: 1 LED статуса
• Элементы задней панели: сетевой выключатель
• Аудио входы/выходы: 6 × 6-контактный блок (линейный/микрофон), 4 × 6-контактный блок (линейный выход)
• Сеть: 1 × RJ45 OMNEO/OCA (управление); 2 × OMNEO/Dante/OCA (Primary/Secondary), 1000Base-T/100Base-TX
• Сетевые аудиовходы: 24 канала, 48/96 кГц, OMNEO/Dante
• Сетевые аудиовыходы: 24 канала, 48/96 кГц, OMNEO/Dante
• GPIO: 15-контактный Euroblock, 8 × GPIO (аналог вход / цифра вход/выход)
• Аналоговый входной диапазон: 0…+11 В (110 кОм)
• Питание: 100–240 В AC, 50/60 Гц
• Потребляемая мощность: 55 Вт (макс.)
• Цвет: черный
• Рабочая температура: от –5 до +45 °C
• Габариты (ш×г×в): 483 × 471 × 43,5 мм
• Вес: 6 кг
