DBX 223XL Кроссовер (2 стерео / 3 моно), разъемы XLR

 DBX 223XL — Кроссовер предназначен, прежде всего для разделения сигнала на частотные диапазоны. Но совершенно новые идеи и технологии, которые лежат в его основе, переводят 223XL на более высокий уровень кроссоверов.

В DBX предусмотрены дифференциальные входы и выходы на разъёмах 1/4" XLR.

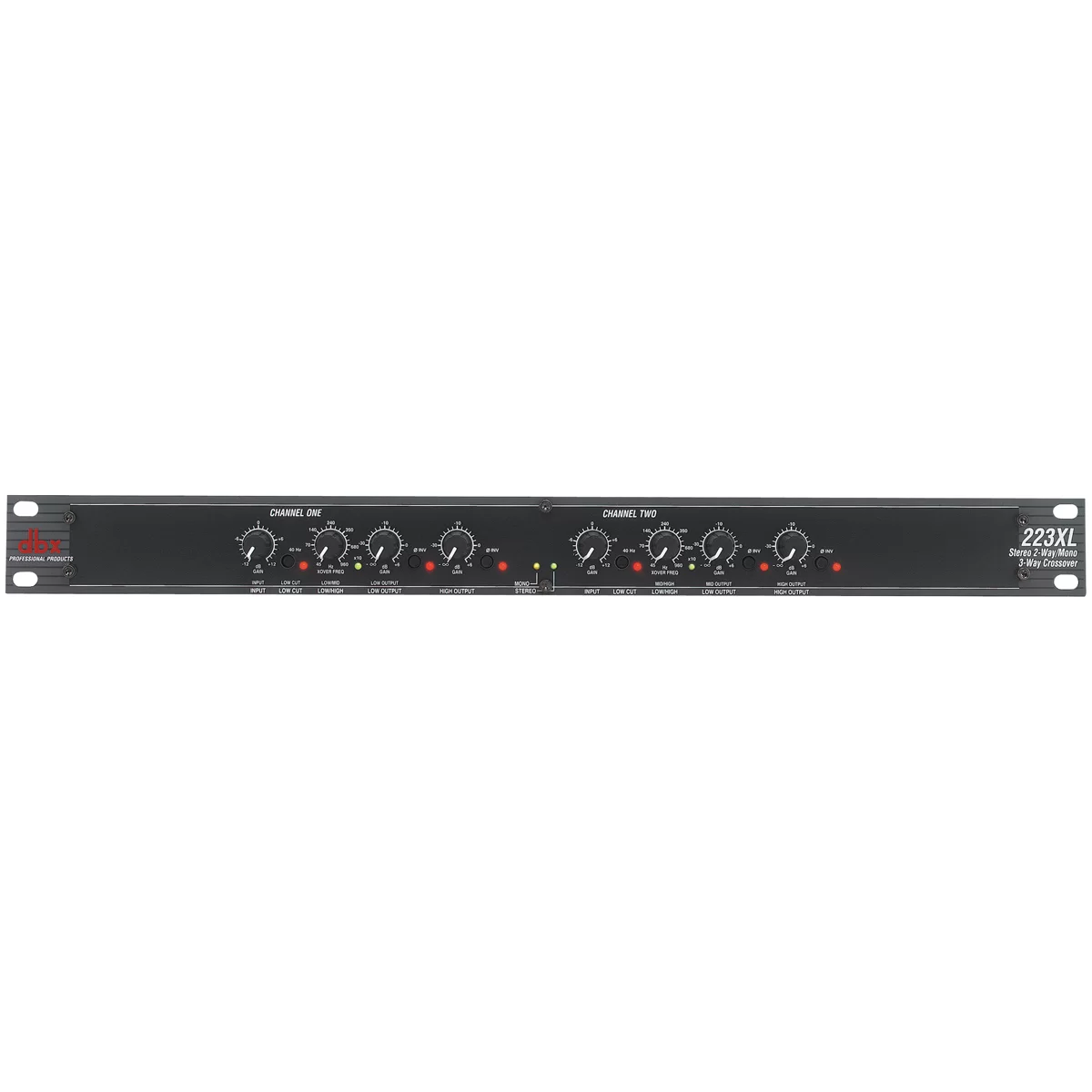

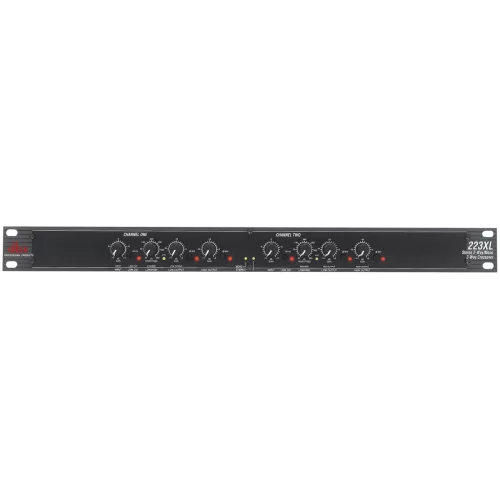

Некоторые отдельные элементы управления кроссовером на DBX 223 XL вынесены на заднюю панель. Это позволяет предотвратить случайный сбой режимных настроек во время работы на кроссовере. Так, например, селектор режима (три полосы стерео и четыре полосы моно), вынесен на заднюю панель, что очень удобно, но самое важное то, что на передней панели имеются два зеленых светодиода, которые обеспечивают музыканту визуальный контроль за текущими настройками селектора режима.

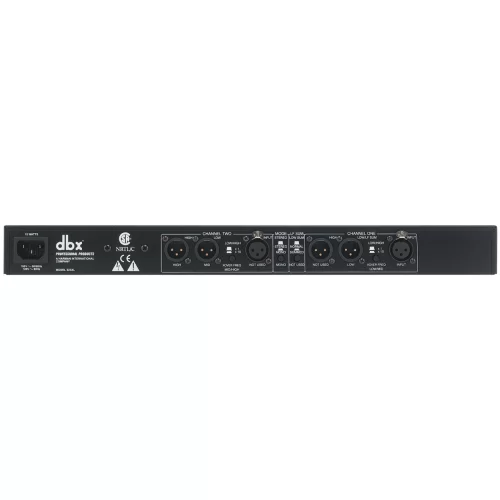

Назад вынесен и селектор выбора частотных диапазонов, причем отдельно для каждого канала и на передней панели так же имеются индикаторы, отражающие активность диапазонов и выходы моно-суммы НЧ. На задней панели так же расположены выходы и входы 1/4" XLR с электронной симметрия/несимметрия и с РЧ-защитой.

Новейшие фильтры Linkwitz-Riley (24 дБ/октава) обеспечивают кроссоверу профессиональный уровень. Каждый канал кроссовера обладает регулятором чувствительности (около ±12 дБ), а так же для удаления НЧ помех, имеется обрезной фильтр высокого порядка на 40 Гц.

Технические характеристики кроссовера DBX 223XL:

• Тип: кроссовер;
• Частотный диапазон: 90 кГц;
• Динамический диапазон (невзвешенный): 106 дБ;
• Фильтр Linkwitz-Riley: 24 дБ/октав;
• Количество полос фильтра: изменяемое;
• Коэффициент гарм. искажений и шум (на 1 кГц): < 0,04% при +20 dBu; < 0,004% при +4 dBu;
• Помехи (перекрестные): < — 80 дБ; 20 Гц – 20 кГц;
• Отношение сигнала и шума: при +4 dBu, в полосе 22 кГц;
• Полоса пропускания (+0/-0,5 дБ): 20 Гц–20 кГц;
• Частота при режиме стерео (НЧ/ВЧ): 45 – 960 Гц (x10);
• Частота при режиме моно (НЧ/ВЧ): 45 – 960 Гц (x10);
• Напряжение питания: 50 Гц;
• Потребляемая мощность: 15 Вт;
• Выход Mid (режим моно): > 93 дБ;
• Выход High (режим стерео): > 91 дБ;
• Выход High (режим моно): > 91 дБ;
• Выход Low (режим стерео): > 94 дБ;
• Выход Low (режим моно): > 94 дБ;
• Выходы (макс. входной уровень): 21 dBu (симметрия/несимметрия) на 2 кОм;
• Входы (макс. входной уровень): +21 dBu (симметрия/несимметрия);
• Импеданс на входе: > 50 кОм (симметрия), > 25 кОм (несимметрия);
• Цвет: черный;
• Материал корпуса: металл;
• Габариты: 44 x 482 x 175 mm;
• Вес: 3,2 кг.
