BSS BLU-GPX Модуль расширения, 36х23

BSS BLU-GPX - Модуль расширения вх/вых для шасси с BLU-Link.

Модуль расширения вх/вых для шасси BSS Blu-Gpx - устройство, которое облегчает добавление входов, дискретных выходов и реле для систем, требующих дополнительного аналогового управления возможностей. Blu-Gpx отличается той же богатой палитрой, найденной в других устройствах серии Soundweb London.

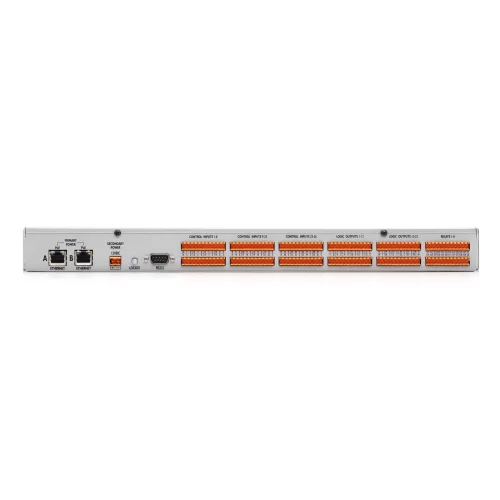

Два PoE порта Ethernet для связи и первичного питания, разъем питания 12 В постоянного тока для вторичной мощности, порт RS-232 для совместимости с устройствами с последовательным интерфейсом, банк из настраиваемых пользователем светодиодов на передней панели, конфигурируемый пользователем LCD на передней панели, конфигурируемый пользователем пьезоэлектрический зуммер для звуковой индикации, все это делает функциональные возможности устройтсва безграничными. Blu-Gpx имеет 36 входов управления и 23 логических выхода.

Как и логические выходы на других устройствах Soundweb London, эти выходы могут быть подключены непосредственно к управляемым напряжением электрическим компонентам, такими как светодиоды и реле. Blu-Gpx имеет 8 встроенных релейных выходов, каждый с нормально открытыми (NO) и нормально закрытыми (NC) клеммами. Реле открывается или закрывается в ответ на HiQnet, и может быть подключен непосредственно к сопротивлению контролируемых электрических компонентов.

Эти выходы реле уменьшают потребность в источнике и устанавке внешних реле. Blu-Gpx имеет 47 общих соединений в упрощенной электропроводке, что снижает необходимость охватывать соединения через разъемы клеммной колодки. Также предусмотрено 12 эталонных соединений, которые облегчают 3-проводной режим работы. Blu-Gpx имеет открытую архитектуру, которая полностью настраивается с помощью HiQnet ™ London Architect.

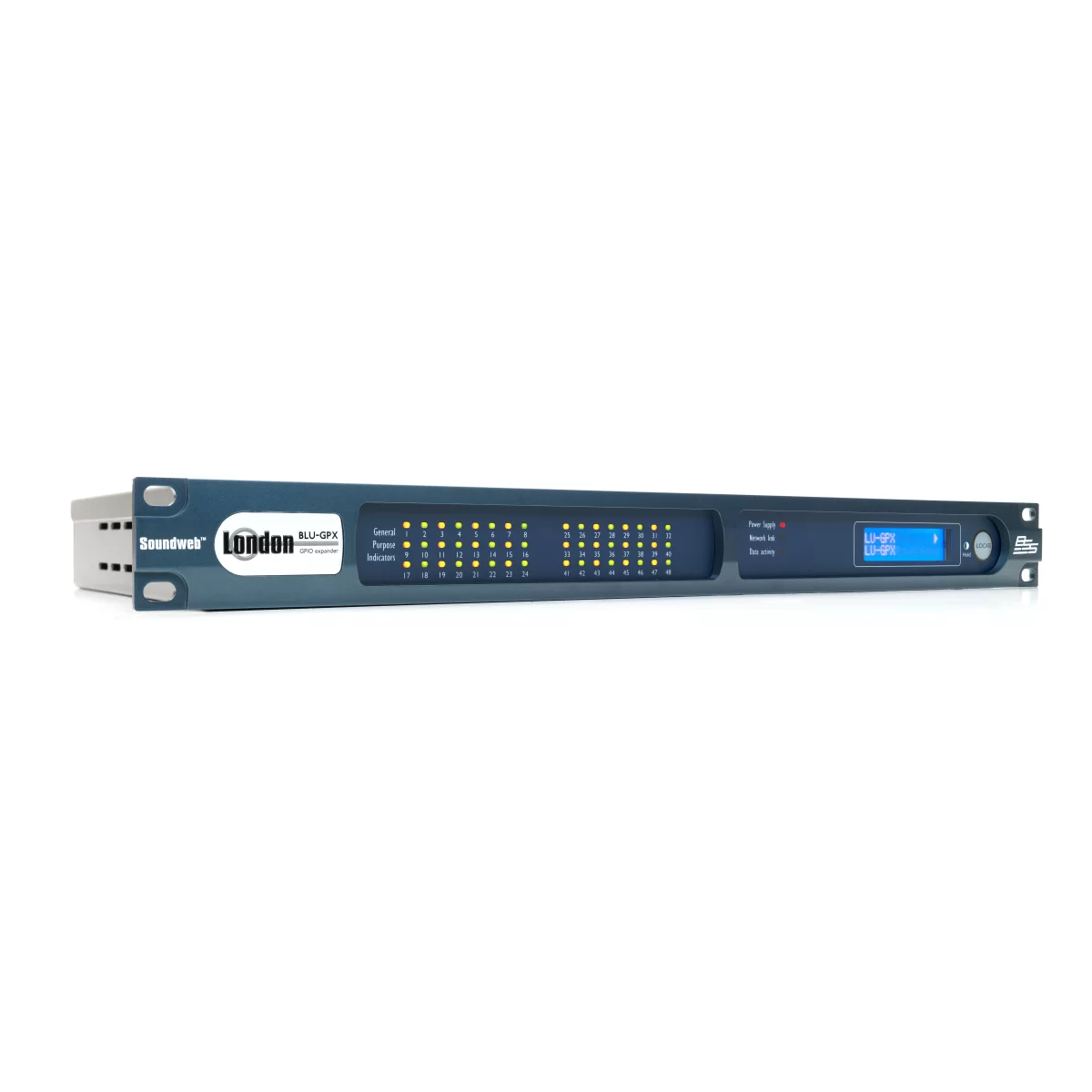

Богатая палитра обработки и метод “drag and drop” обеспечивают простой и понятный интерфейс. Устройство конфигурируется, управляется, контролируется и питается через любой из двух PoE с поддержкой портов Ethernet. Устройство также может управляться и контролироваться через последовательный порт. Для резервного источника питания предусмотрен дополнительный разъем 12VDC. На передней панели LED Power Supply обеспечивает удобную индикацию состояния питания. На передней панели Blu-Gpx есть 48 программируемых светодиодов. Каждый светодиод является индикатором красного, зеленого или желтого освещения.

На передней панели также есть программируемый ЖК-дисплей с разрешением экрана 80x16 для текста на основе визуальной индикации событий, определенных пользователем. Blu-Gpx имеет программируемый 4 кГц пьезоэлектрический зуммер для звуковой индикации событий, определенных пользователем. Функция местонахождения позволяет идентифицировать устройства как в пределах HiQnet London Architect, так и вне.

Особенности

• 36 входов управления (GPI)
• 23 логических выхода (GPO)
• 8 NC / NO выхода реле
• 47 общих соединений для простого подключения
• 12 эталонных соединений для режима 3-Wire
• 2-проводной или 3-проводной режим, задаваемый для каждого входа банка
• 1 оптоизолятора мониторинга неисправностей
• Богатая палитра логических объектов
• 2 PoE-Enabled порты Ethernet для конфигурации, управления, контроля
• 12VDC вторичный разъем для резервного питания
• 48 настраиваемых пользователем светодиодов (на передней панели)
• Настраиваемая пользователем LCD (передняя панель)
• 4kHz пьезо зуммера для звуковой индикации
