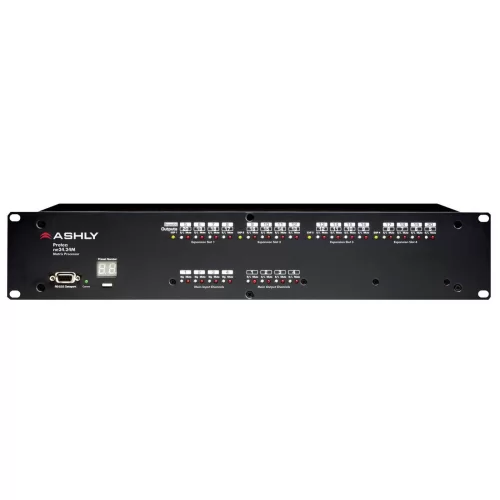

Ashly ne24.24M 4x20 Цифровой матричный процессор Protea DSP

Звоните

Код товара:
19177
Производитель:
Ashly
Весь представленный на сайте товар изготовлен заявленной компанией-производителем и поставляется в Россию официальным дистрибьютором а значит обеспечен гарантийным обслуживанием от авторизованного сервисного центра.

Ashly ne24.24M 4x20 - Цифровой матричный процессор 24 бит, 4 In x 20 Out, компрессор, лимитер, гейт, эквалайзер, делэй, матричный микшер.

 Если вы разрабатываете системы для корпоративных залов заседаний, рестораны, залы судебных заседаний, молельные дома, много кластерные системы звуко усиления, распределенные системы звукоусиления, театры или конференц-центры, широко популярная серия  матриц процессоров Protea ™ ne24.24M сможет удовлетворить ваши требования к таким системам. При таких инсталляциях требуются матрицы входов / выходов с обработкой сигналов с возможностью программирования ваших каналов с использованием программного обеспечения пе Protea ™ на вашем компьютере. Ne24.24M использует модульные карты расширения для обеспечения до 24-х каналов аудио матриц и обработки.

Базовый блок предлагает конфигурацию 4-входа / 4-выхода. Каждая плата расширения входов и выходов имеет индивидуальный процессор DSP, что позволяет расширить общий вход или выход на 4 канала обработки DSP одновременно. Эти карты легко устанавливаются в полевых условиях без необходимости перепрограммировать устройство. Матрица позволяет направлять любой вход на любой выход и контролировать отдельные уровни сигналов, как только они были назначены. Фиксированная архитектура прибора и мощный аудио процессор на канал уменьшает количество времени, которое требуется, чтобы настроить вашу систему.

Дополнительный модуль Logic Card позволяет ne24.24M подключить к триггерам проекционных экранов, шторам или световым приборам. Логическая карта устанавливается в слот для модулей входов или выходов, и занимает один из четырех слотов расширения.


Архитектура прибора


Блок процессора базового цифрового сигнала должен состоять из четырех входов и четырех выходов и использует модульные карты расширения для расширения до двадцати четырех каналов входов / аудио выходов и цифровой обработки. Каждая плата расширения имеет отдельный процессор DSP, для расширения 4 входов или 4 выходов одновременно. Платы расширения должны быть установлены на заводе или легко устанавливается в полевых условиях без необходимости перепрограммирования. Процессор использует фиксированную архитектуру чтобы сократить время установки. Управляющий процессор и программирование осуществляется с использованием платформы ПК через стандартное соединение Ethernet. RS-232 разъем должен быть предусмотрен для управления и контроля с помощью контроллера стороннего производителя.


Многоуровневую безопасность и отсутствие управления на передней панели должны обеспечить запирающийся операции. Входной канал обработка  включает в себя микрофонный / линейный предусилитель с фантомным питанием 48В, усиление, генератор розового шума,, задержка, пятнадцать EQ фильтров, гейт, Autoleveler и DUCKER. Выходные каналы включают в себя кроссовер, ФВЧ / ФНЧ, задержка, пятнадцать EQ фильтров, усиления и лимитер. Матрица позволяет подключить любой вход на любой выход на любом уровне и отключать любой вход с любого выхода, не влияя на истинную конфигурацию входа. На задней панели разъемы Euroblock позволяют подключить восемь релейных сигналов плюс восемь пультов дистанционного управления с потенциометрами. Процессор DSP монтируется в стандартную 19 " стойку, используя 2 места (88 мм высота).

Особенности

  • 10/100 Ethernet и RS-232 стандартный компьютерный интерфейс
  • Мощные процессоры DSP
  • Простой и интуитивно понятный пользовательский интерфейс
  • Микрофонные / линейные входы
  • 24-битные преобразователи A / D - D / A
  • До 24 каналов обработки звука
  • Конфигурация базового блока 4x4
  • Расширение входов или выходов модуль на 4 канала
  • Модули легко устанавливаются в слоты
  • Euroblock разъемы для аудио сигналов, вызова предварительной настройки, DC дистанционного управлениея уровнем сигналов входов и выходов
  • 31 пресет установок
  • Пульт дистанционного управления для аправления уровнями сигналов, предварительно записанные в память и программируемые функции
  • Контроль с помощью контроллеров других производителей
  • Индикатор уровня входа и выхода в дБн
  • Многоуровневая безопасность
  • Соответствие: TUV, FCC, CE, RoHS


Характеристики

Входы Активные сбалансированые 18 ком
Диапазон Input Gain -50dB - + 12dB, выбирается полярность
Выход активный серво-сбалансированный, 112 Ом
Уровень Input / Output + 20dBu (Макс)
Диапазон Output Gain -50dB - + 12dB, выбирается полярность
Диапазон воспроизводимых частот 20Гц-20кГц, ± 0,25 дБ
Коэффициент искажений THD меньше 0,01% @ 1кГц, +20 дБн
Динамический диапазон > 110dB (20Hz-20kHz) Невзвешенное
Выходной шум меньше -90 дБн невзвешенное
Диапазон рабочих температур 4℃ -- 49℃ без конденсата

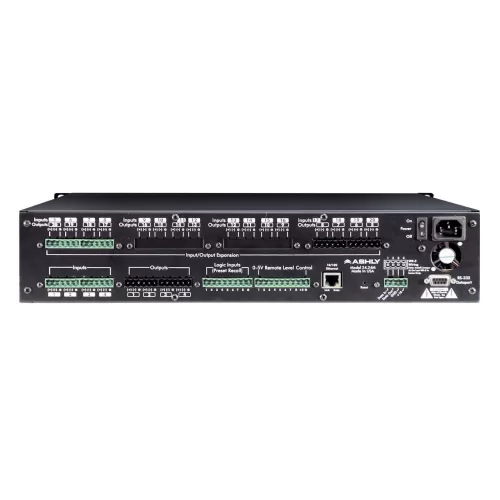

Задняя панель
Органы управления Remote level control, Data In/Out ports, Preset Recall, Logic Inputs, On/Off switch
Соединения порт 10/100 Ethernet, RS-232, Euroblock In / Out
Кабель питания съемный
Физические параметры
Размеры 483 х 89 х 216 мм
Вес 4.04 кг
Вес с упаковкой 6 кг
Требования к питанию 90 - 240 VAC, 50 / 60гц, 40Вт
Процессоры
Вход A / D, выход D / A 24-разрядный
DSP процессоры 24-битный сигнал, 48-разрядные фильтры, 56-разрядный аккумулятор
Частота сэмплирования 48кГц
Задержка распространения 48кГц 1.46 мс
Встроенный процессор Protea
Компрессор
Порог -20dBu до + 20dBu
Соотношение 1,2 : 1 - ∞
Атака от 0,2 до 50 мс
Выпуск 5мс / дБ до 1000 мс / дБ
Детектор Пиковый / Средний
Матричный микшер
Чувствительность Gain (С шагом 0,5 дБ) Off, от -50 до + 12дБ
Mute на каждый канал
Включение приглушения на Mixer Да
Cветодиод Ducking на канал если включен режим он горит

Характеристики

Количество аналоговых входов
4
Количество аналоговых выходов
20
