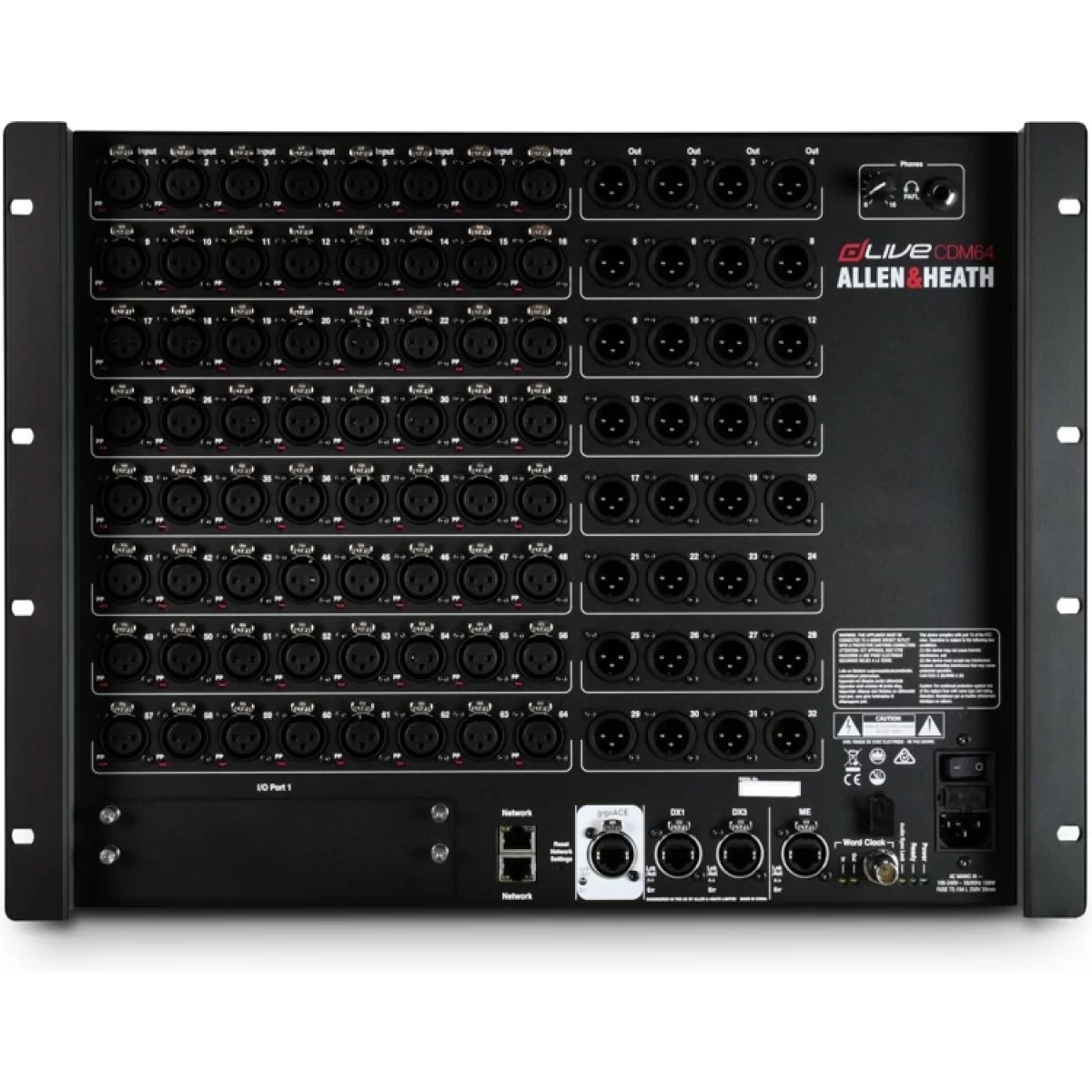

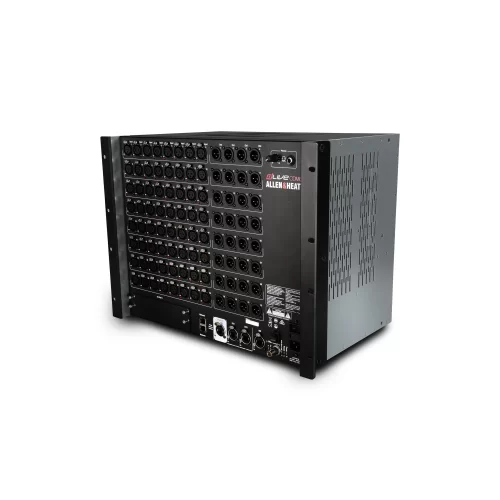

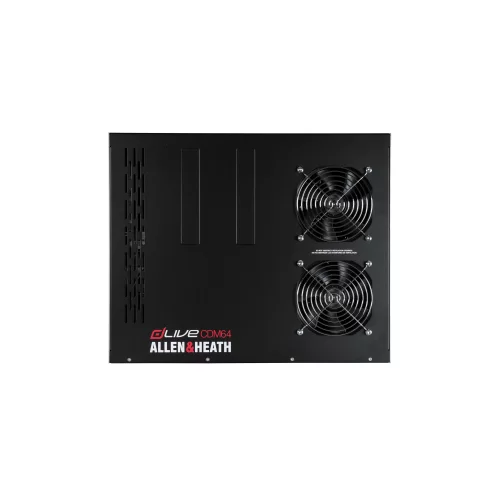

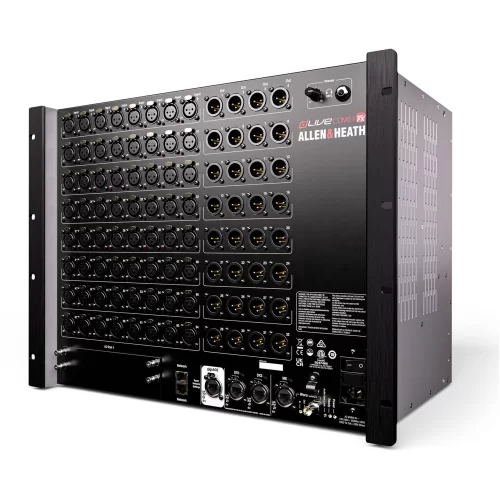

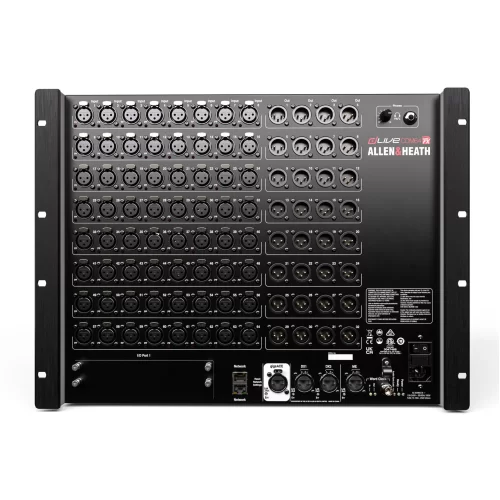

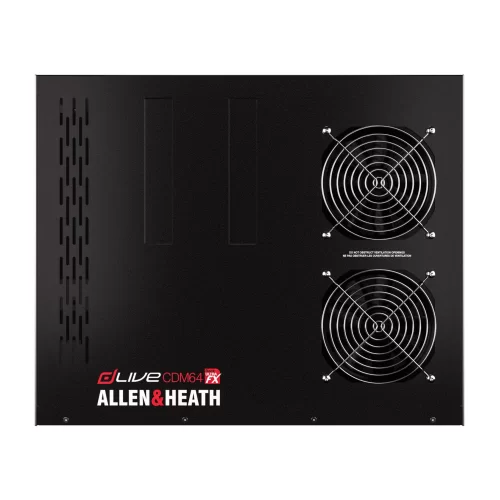

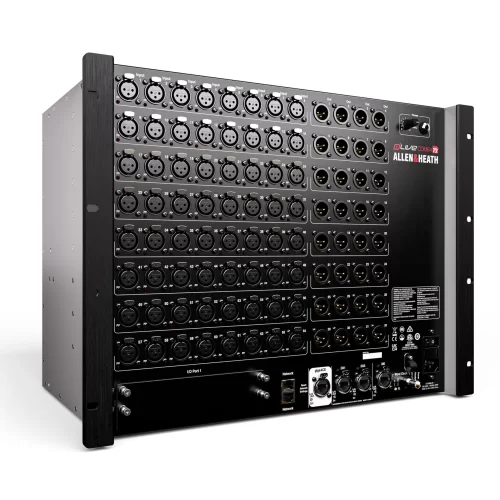

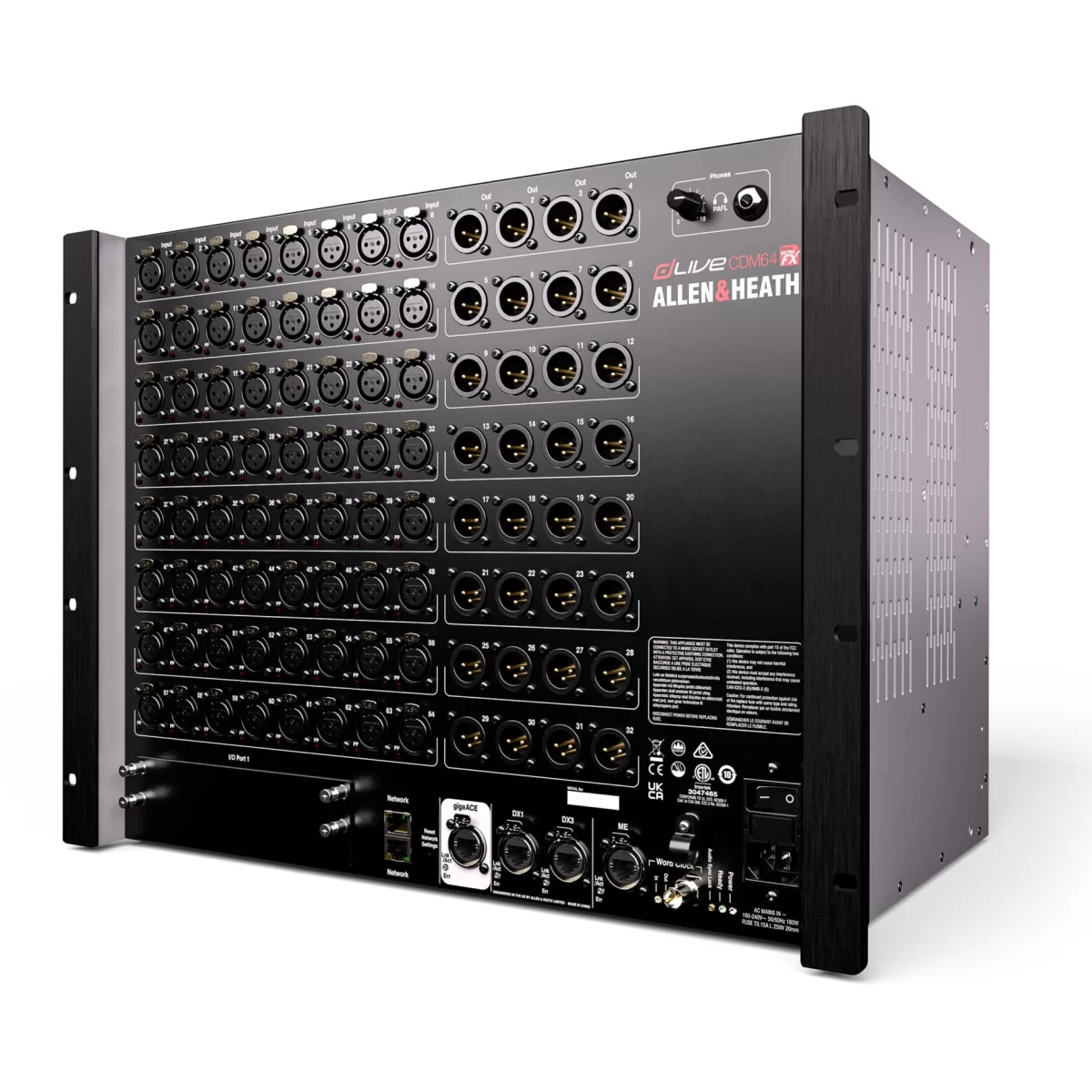

Allen & Heath DLive-CDM64 Цифровой микшерный модуль, 64x32

Allen & Heath dLive CDM64 MixRack — профессиональный сценический микшерный процессор и стейджбокс для систем серии dLive C Class, рассчитанный на масштабные концертные, театральные и broadcast-проекты.

Устройство оснащено 64 микрофонными/линейными входами и 32 линейными выходами, обеспечивая высокую плотность аналоговых подключений в одном компактном рэковом корпусе.
В основе системы используется процессор XCVI FPGA Core с архитектурой 160×64 и сверхнизкой задержкой обработки. Платформа обеспечивает обработку до 128 входных и 64 выходных каналов с полной независимой маршрутизацией и профессиональной DSP-обработкой. Благодаря высокой вычислительной мощности система подходит как для FOH, так и для сложных мониторных конфигураций.

CDM64 может работать не только как удалённый стейджбокс для консолей dLive, но и как полностью самостоятельный цифровой микшер с управлением через приложения для iOS, Android, Windows и macOS по сети TCP/IP. Такой подход позволяет строить компактные системы без отдельной аппаратной консоли, управляя миксом с планшета, ноутбука или сетевых контроллеров.
Микшерная архитектура включает 64 универсальные шины, которые могут использоваться для AUX, групп, матриц, FX и других задач маршрутизации. Встроенная обработка включает автоматический микшер микрофонов AMM и набор RackExtra FX с 16 стереоэффектами профессионального уровня.

Для интеграции в крупные цифровые инфраструктуры предусмотрен слот расширения I/O с поддержкой карт Dante, Waves, MADI, gigaACE, AES и других форматов Allen & Heath. Благодаря этому CDM64 может использоваться как центральный аудиопроцессор в студиях, телевизионных комплексах, системах многодорожечной записи и сетевых аудиорешениях.

Передача сигнала осуществляется через протоколы gigaACE и DX по кабелю Cat5/Cat6 на расстояние до 120 метров, обеспечивая стабильную работу с минимальной задержкой. Также поддерживается система персонального мониторинга Allen & Heath ME, позволяющая подключать большое количество персональных мониторных микшеров для музыкантов.

Система поддерживает сохранение до 300 сцен, что особенно важно для театров, туровых проектов и сложных шоу с большим количеством автоматизации и смен конфигураций.
dLive CDM64 MixRack ориентирован на профессиональные концертные площадки, оркестровые системы, телевизионное производство, театральные комплексы и крупные инсталляции, где необходимы высокая плотность каналов, гибкая маршрутизация, мощная DSP-обработка и удалённое сетевое управление.

Характеристики:

• 64 микрофонных / линейных входа
• 32 линейных выхода
• XCVI 160 × 64 FPGA процессор
• Частота дискретизации 96 кГц
• Ультранизкая латентность 0,7 мс
• 128 входных каналов с полной обработкой
• 64 Mix выхода с полной обработкой
• Конфигурируемая архитектура шины (группа, FX, aux, матрица, сеть)
• Режимы LR, LCR и до 5.1 16 RackExtra FX с выделенным стерео возвратом
• Встроенный генератор сигналов и RTA
• Новая конструкция предусилителя для дополнительной прозрачности
• Уникальная схема Active PAD для обеспечения стабильной работы с любым источником
• Соединительный HUB
• Гигабитная связь gigaACE с консолью
• Порт входа / выхода - 128-канальный 96 кГц
• Выделенный порт ME-1 48 кГц
• 2 x сетевых порта
• Вход / выход Wordclock BNC
• AD/DA 24 бит на 96 кГц
• THD+N: 0.0015%
• Частотные характеристики: 20-30000 Гц +0/-0.5 дБ
• Динамический диапазон: 110 дБ
• dBFS: +18 дБ
• Headroom аналоговый: 18 дБ
• Аналоговые разъемы: моно вход 32 х XLR, Main out 16 x XLR, выход для наушников TRS 1/4
• Цифровые разъемы: RJ45 1 x Giga ACE, 2 x DX, 1 х ME, 2 x для Network, i/O порт 1х для карт A&H ACE, MADI, Dante, ES, Waves, MMO, World clock in/out (BNC)
• Управление: через TCP / IP
• Электропитание: 100-240 В, 175 Вт
• Размеры: 482 x 309 x 355 мм
• Вес: 13,5 кг
