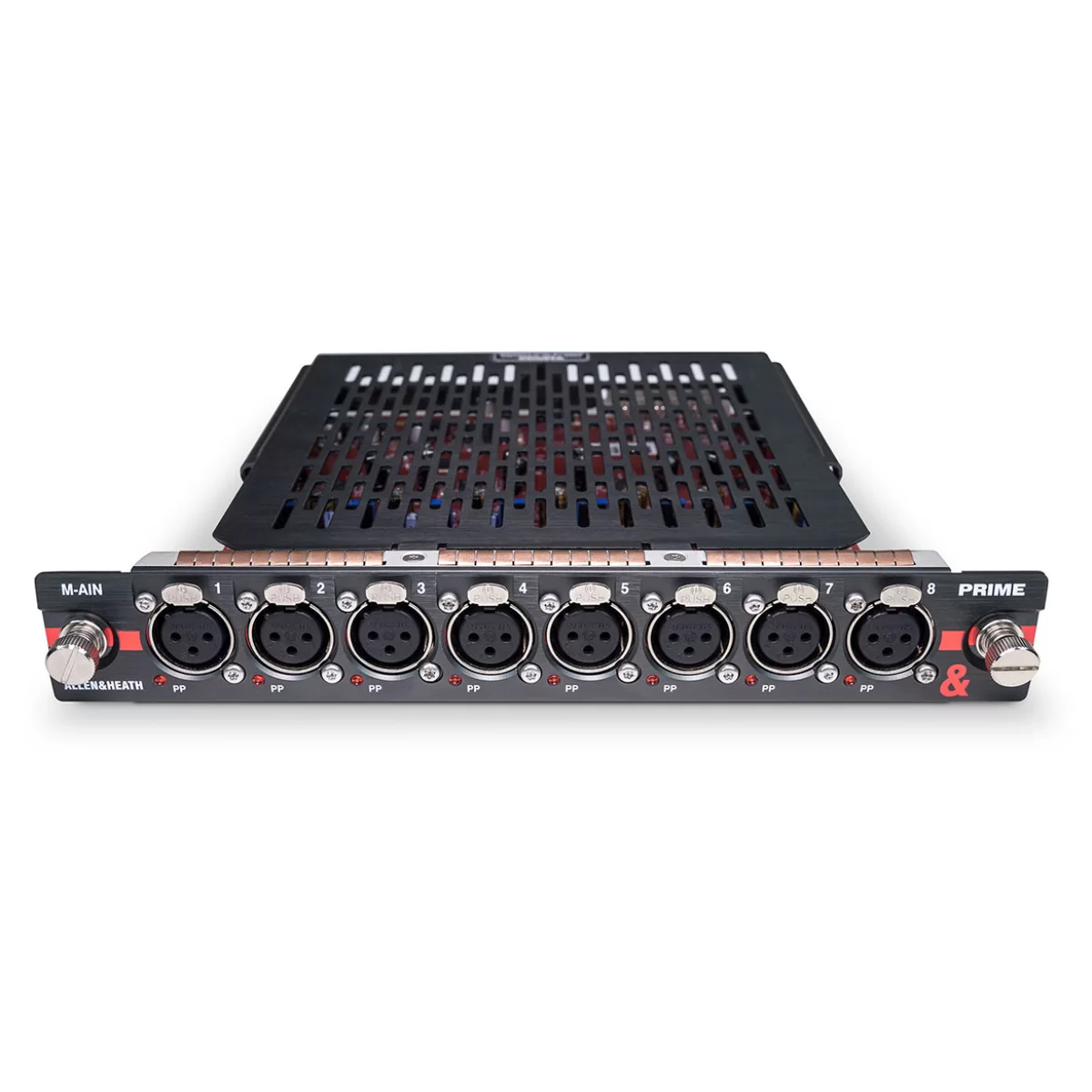

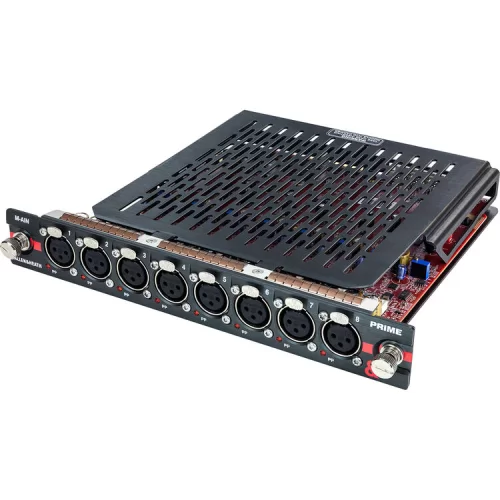

Allen & Heath M-DX32-INPR-AX Модуль расширения, 8x0

Allen & Heath M-DX32-INPR-AX - Микр./лин. модуль входов (8 XLR входов, конвертеры 32 бит).

Allen & Heath PRIME Input — премиальный 8-канальный предусилительный модуль для систем dLive, Avantis и SQ, предназначенный для получения максимально высокого качества звука в концертных, студийных и вещательных задачах.

Модуль устанавливается в шасси DX32 и построен на новой архитектуре предусилителей с DC-coupled схемотехникой, что обеспечивает исключительно ровную частотную характеристику, высокую детализацию и точную передачу динамики.

PRIME использует современные 32-битные / 96 кГц АЦП и полностью раскрывает возможности фирменного XCVI FPGA-процессинга Allen & Heath. Для каждого входного канала применяется параллельное преобразование сигнала несколькими АЦП, что позволяет увеличить динамический диапазон, снизить уровень шума и получить более высокий запас по перегрузке.

Конструкция модуля выполнена с использованием ультралинейных компонентов и полного металлического экранирования для максимальной защиты от помех и RF-наводок. Каждый канал проходит ручную калибровку на заводе для достижения высокой точности и стабильности работы.

Модуль обеспечивает широкий частотный диапазон от 1 Гц до 40 кГц, быстрый отклик на транзиенты и естественную передачу низких частот без характерных искажений, свойственных традиционным AC-coupled предусилителям.

PRIME Input совместим с системой DX32 и может использоваться вместе с аналоговыми и цифровыми модулями ввода/вывода Allen & Heath.

Характеристики:

• Совместимость: Allen & Heath DX32
• Входы/выходы: 8 × XLR (микрофонные/линейные)
• Микрофонный/линейный предусилитель: полностью запоминаемый
• Фантомное питание: +48 В (индикация на разъем, детектирование внутреннего/внешнего, срабатывание при +24 В)
• Чувствительность входа: от -60 до +15 дБu (dLive) / от -60 до +20 дБu (SQ)
• Аналоговое усиление: от +5 до +60 дБ, шаг 1 дБ (dLive) / от 0 до +60 дБ, шаг 1 дБ (SQ)
• Ослабление (Pad): -20 дБ (активное)
• Максимальный входной уровень: +38 дБu (Pad вкл.)
• Входное сопротивление: >4 кОм (Pad выкл.), >10 кОм (Pad вкл.)
• Эквивалентный входной шум (EIN): -127.5 дБu (150 Ом)
• Динамический диапазон: 114.8 дБ
• Шум при усилении 0 дБ: -96.8 дБu
• Частотная характеристика (до выхода AES): 10 Гц – 20 кГц (+0/-0.3 дБ при усилении 0/30 дБ, +0/-0.25 дБ при усилении 60 дБ)
• THD+N (аналог вход → AES выход): 0.0009–0.0011% (выход +10 дБu, усиление 0–30 дБ)
• Питание: проприетарный интерфейс
