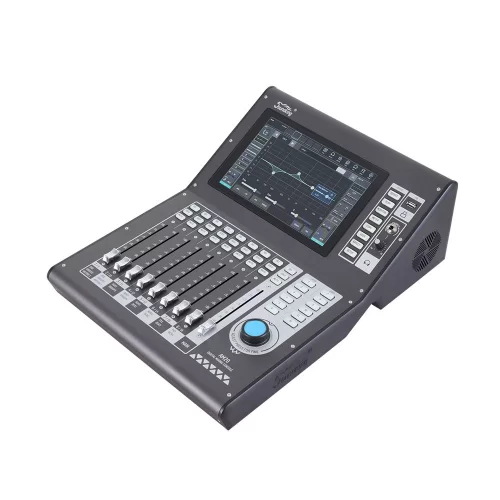

Soundking AM20 Цифровой микшер

Soundking AM20 - Цифровой микшер

Модель AM20 является флагманским продуктом компании Soundking для профессиональной работы с аудиосигналом и первым в мире компактным цифровым микшерным пультом с большим сенсорным экраном.

Архитектура DSP: процессор SHARC 4-го поколения от ADI (40-битный с плавающей запятой / 450 МГц) + четырехъядерный SOC ARM Cortex-A53. Гетерогенная архитектура с двумя процессорами для высокоскоростной обработки аудиосигнала с низкой задержкой на 20 каналах.

Операционная система: профессиональная операционная система Android 10 со встроенной памятью eMMC объемом 32 ГБ. Стабильная, надежная и ровная работа.

Характеристики:

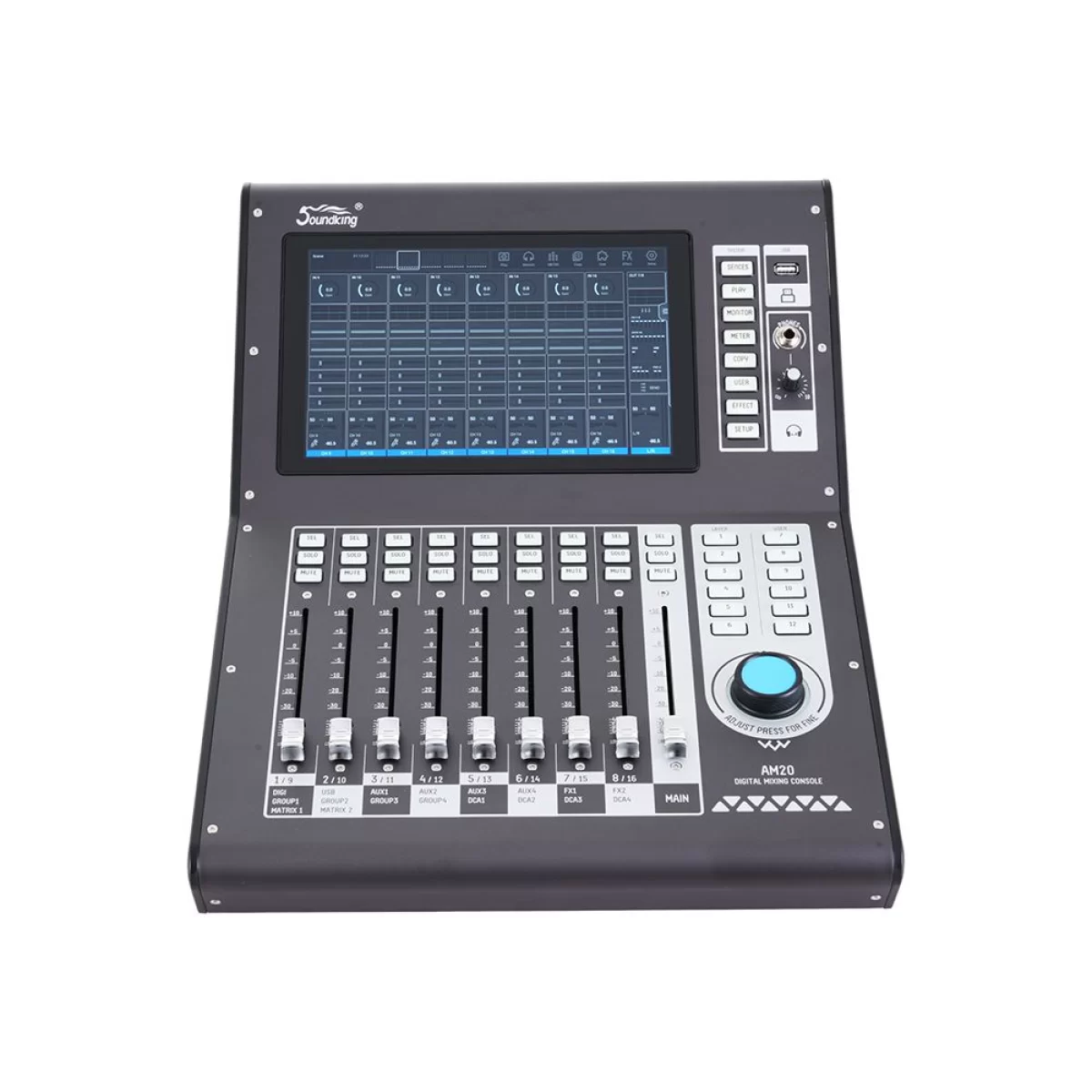

• 10,1-дюймовый встроенный емкостный сенсорный экран. Управление жестами, отображение спектра RTA, редактирование параметров перетаскиванием.
• 8 выделенных функциональных клавиш: SCENES / PLAY / MONOTOR / METER / COPY / USER / EFFECT / SETUP.
• Кнопки SEL/SOLO/MUTE для каждого канала + 100-миллиметровый фейдер с электроприводом (автоматическая настройка при смене сцены).
• Регуляторы уровня сигнала главного выхода MASTER L/R; включает SEL/SOLO/MUTE.
• 1/4-дюймовый выход TRS для наушников + выделенный регулятор громкости; TIP = левый канал, RING = правый канал.
• USB 2.0x2: бновление прошивки, импортирование/экспортирование сцен, адаптер Wi-Fi.

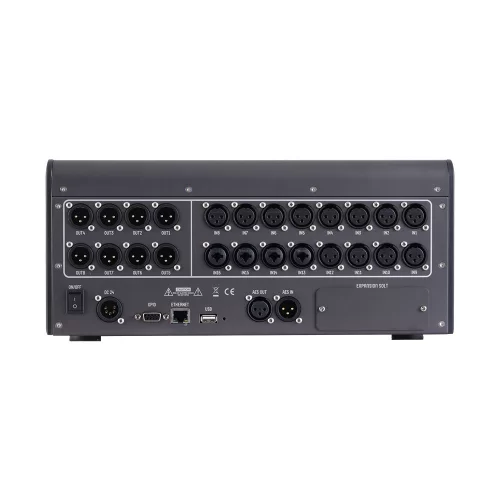

• Входы 1-16: 12 разъемов XLR + 4 разъема Combo (совместимы с XLR и 1/4-дюймовыми TRS); независимое фантомное питание +48 В на канал с плавным включением.
• Выходы 1-8: 8 симметричных выходов XLR; выходы OUT 7/8 по умолчанию выделены для основных выходных сигналов L/R; все выходы можно свободно переключать с помощью матричного коммутатора.
• Пара вход/выход AES/EBU на XLR; цифровой подключение сигнала 24 бита/48 кГц без потерь; настройка в SETUP.
• Автоматический Ethernet 10/100M; удаленное веб-управление HTML5 и синхронизация горячего резервирования параметров.
• GPIO / DB9: Можно настроить как последовательный порт UART или 4 цифровых выхода GP10 для управления сценическим освещением и реле.
• Слот расширения с возможностью горячей замены; приобретаемая отдельно карта многоканальной записи / сетевой аудиоинтерфейс AES67 / карта Bluetooth.

Входные каналы:

• A/D: Аналого-цифровое преобразование до 24 бит / 192 кГц.
• Gain: Регулируемый диапазон усиления от -12 дБ до +60 дБ.
• Переключатель инверсии фазы + компенсация входной задержки (0 - 500 мс).
• HPF/LPF: Фильтры верхних и нижних частот с независимо регулируемыми частотами среза.
• Пороговый шумоподавитель (Gate) + Компрессор (Compressor) с точкой вставки эффекта.
• PEQ: 4-полосный параметрический эквалайзер; независимая частота, усиление и добротность (Q) для каждой частотной полосы.
• PAN: Стереофоническое панорамирование звука.
• Маршрутизация на AUX 1-4, GROUP 1-4, FX 1-2, MASTER L/R (выбираемая до или после фейдера).
• MUTE: Управление отключением звука + 100-миллиметровый фейдер с электроприводом для регулировки уровня.

Особенности:

• 8 независимых модулей эффектов, назначаемых любому каналу или шине:
• Реверберация x 2
• Режим реверберации Room/Hall/Spring; регулируемое затухание, предварительная задержка, диффузия. Задержка x2
• Цифровая задержка с функцией Tap Tempo; регулируемая обратная связь и подавление ВЧ. Модуляция x 2
• Режимы Chorus/Flanger/Phaser; регулируемая скорость и глубина.
• Графический эквалайзер x 2
• 31-полосный графический эквалайзер; регулировка уровня ±12 дБ в каждой полосе; назначается любой шине.

Более 50 слотов сцен, хранящих полное состояние пульта (фейдеры, маршрутизация, эквалайзер, эффекты, группы).

• Safe Recall: Безопасный вызов. Защита отдельных каналов от изменения настроек во время вызова сцен.
• Импортирование/экспортирование сцен в формате.am20 с помощью USB-накопителя для резервного копирования и совместного использования.
• COPY: Используйте кнопку COPY для копирования всех параметров с одного канала на другой.

Генератор сигналов:

• White Noise (Белый шум): Для структурирования усиления системы и измерения уровня собственных шумов.
• Pink Noise (Розовый шум): Для настройки эквалайзера системы с помощью анализатора RTA.
• Sine Wave (Синусоидальный сигнал): Для выравнивания задержки и калибровки фазы.

Горячее резервирование.

Подключите основной и резервный пульты AM20 к одной и той же локальной сети через RJ45. Основной пульт постоянно синхронизирует положения фейдеров, сцены и ключевые параметры с резервным пультом. Переключение выполняется менее чем за 50 мс без прерывания звука; основной пульт автоматически восстанавливается при повторном подключении.

Удаленное веб-управление HTML5.

После подключения к локальной сети (проводного или через Wi-Fi-адаптер USB) доступ к пульту можно будет получить по IP-адресу в любом браузере, совместимом с HTML5. Это позволит осуществлять дистанционное управление без приложений. Данная функция совместима с телефонами, планшетами и персональными компьютерами.

Фейдеры и индикаторы обновляются с частотой 30 кадров в секунду; задержка управления при двустороннем прохождении сигнала 100 мс.

Пользовательские слои и кнопки.

Пять пользовательских слоев позволяют назначить восемь физических фейдеров любой комбинации каналов, значительно расширяя возможности управления компактного микшерного пульта. 12 пользовательским кнопкам можно назначать часто используемые функции.

Характеристики:

• DSP: процессор SHARC 4-го поколения от ADI, 40-битный с плавающей запятой, тактовая частота 450 МГц
• Сопроцессор: четырехъядерный SOC ARM Cortex A53
• Операционная система: профессионально настроенная Android 10, встроенная память eMMC 32 ГБ
• Частота дискретизации: 24 бит / 48 кГц
• АЦП/ЦАП: до 24 бит / 192 кГц
• Локальные входы: 16 каналов: 12 x XLR + 4 x Combo
• Цифровые входы: AES/EBU (XLR) + USB Audio
• Локальные выходы: 8 x XLR, симметричные
• Цифровой выход: AES/EBU (XLR)
• Наушники: 1/4-дюймовый TRS, выделенный регулятор громкости
• Фантомное питание: независимое +48 В для каждого канала с плавным включением
• Фейдеры: 9 x 100-миллиметровый прецизионный фейдер с электроприводом
• Дисплей: 10,1-дюймовый емкостный сенсорный экран высокой яркости 1280 x 800
• Шины: 2 x FX / 4 x AUX / 4 x GROUP / 2 x MATRIX / MASTER L/R
• Группы: 4 x DCA / 4 x MUTE
• Эффекты: 8 типов: 2 x модуляция / 2 x задержка / 2 x реверберация / 2 x графический эквалайзер
• Пользовательские настройки: 5 пользовательских слоев + 12 пользовательских кнопок
• USB: USB 2 x 2 (передняя панель + задняя панель)
• Сеть: RJ45 10/100M Ethernet
• GPIO: DB9, UART или 4 цифровых выхода GP10
• Расширение: горячая замена: многодорожечная запись / AES67 / Bluetooth (опция)
• Питание: 100 – 240 В, 50/60 Гц – 24 В постоянного тока; 45 Вт
• Габариты: 475 x 364 x 156 мм
• Масса нетто: 7,5 кг
