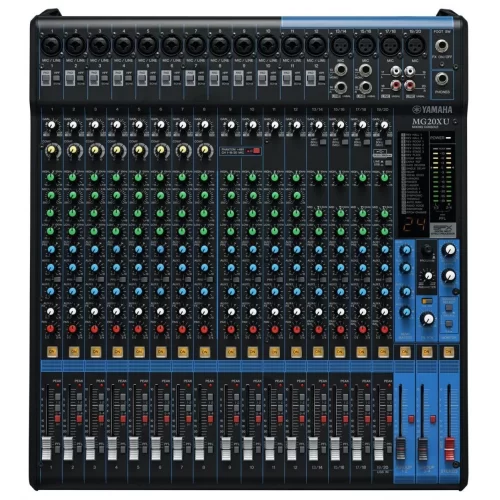

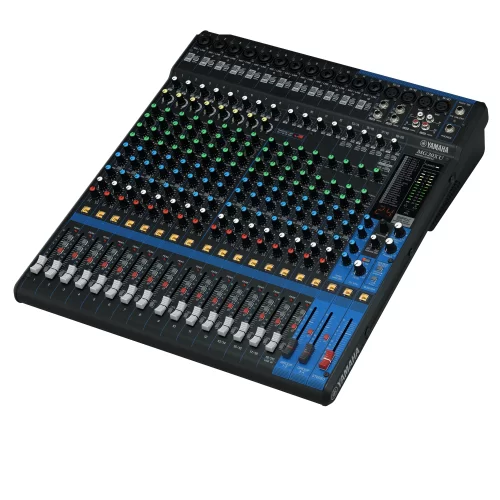

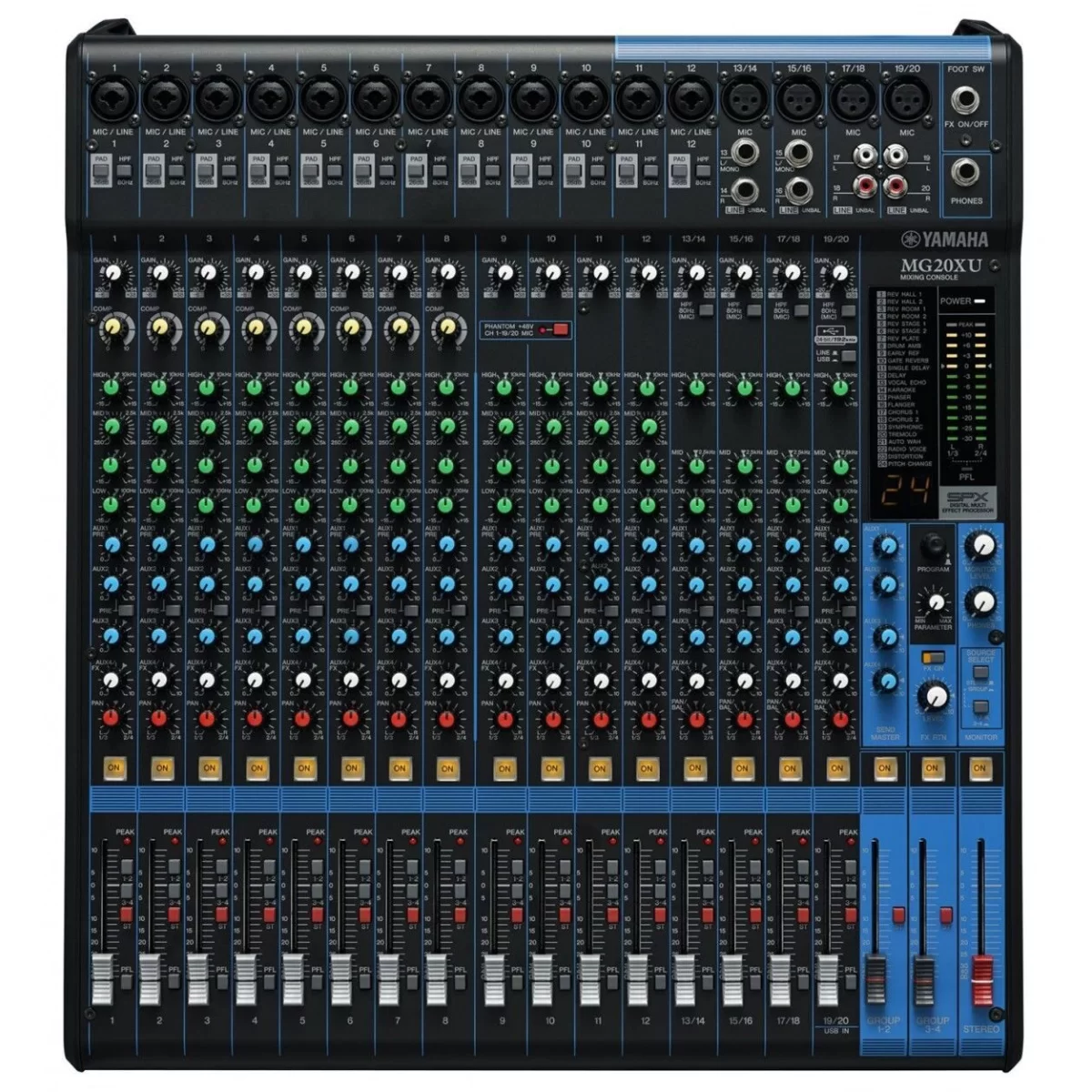

Yamaha MG20XU Микшерный пульт, 20 каналов

Yamaha MG20XU – Это малошумящий студийный 20-канальный аналоговый микшер с микрофонными предусилителями D-PRE с инвертированной схемой Дарлингтона.

У устройства в общей сложности 9 шин: 4 групповые, 4 aux-шины и 1 стереошина, вы можете собирать разные каналы на одной шине и создавать независимые потоки.

Две главных особенности Yamaha MG20XU – встроенные процессор эффектов (аналогичный тому, что применяется в процессорах эффектов SPX) и USB-аудиоинтерфейс. Последний предлагает 2 входа и 2 выхода со студийным качеством обработки звука 24 бит/192 кГц. Что же касается процессора эффектов, то всего доступно 24 пресета, которые переключаются кнопкой на панели эффектов, выбранная программа отображается на цифровом ЖК-дисплее, а степень воздействия эффекта на аудиотракт можно регулировать ручкой PARAMETER. Эффекты включают в себя различные варианты реверберации, хоруса, дилэя, фэйзера, флэнжера и т.д. с разнообразными их видами.

На борту Yamaha MG20XU находится 12 комбинированных входов XLR/TRS 1/4" Jack с микрофонными предусилителями, аттенюаторами 26 дБ, фантомным питанием +48 Вольт и НЧ-фильтром 80 Гц. Данный тип входов позволяет использовать как динамические, так и конденсаторные микрофоны, не говоря уже о линейных источниках. На этих входах находятся также фирменные компрессоры, регулируемые поворотными ручками. Кроме того, на всех каналах есть ручки гейна с усилением до +64 дБ, трехполосные эквалайзеры (также в виде ручек, две ручки регулировки средних частот на каналах 1-12) с усилением/ослаблением до +15/-15 дБ и фейдеры регулировки уровня.

Линейные источники подключаются в небалансные TS- и RCA-разъемы на каналах с 13 по 20, в комбинированные разъемы на каналах 1-12, также можно подключить еще 4 микрофона на разъемах XLR в каналы 13-20. Выходы представлены двумя разъемами XLR-M (мастер-выход) на тыловой панели, дополнительными стереовыходами STEREO OUT и MONITOR OUT на разъемах TS, четырьмя TS-выходами GROUP OUT и TRS-выходом на наушники. Наконец, нужно отметить выходы на посыл AUX SEND с усилением +4 дБ. Для шин есть 4 ручки регулировки на каждом канале + 4 общие.

Помимо этого, на лицевой панели Yamaha MG20XU можно найти кнопку включения фантомного питания +48 Вольт для всех микрофонных каналов, 12-сегментный двухканальный индикатор уровня со светодиодами клиппирования и фейдеры для регулировки уровня звука в выходном стереоканале и на групповых шинах. Набор для монтажа в рэковую стойку и загружаемая версия DAW Cubase AI в комплекте.

Yamaha MG20XU является превосходным микшером для студий среднего и более высокого уровня, обеспечивая достаточное количество каналов, разнообразие функциональных возможностей и высокое качество звука.

Особенности:

• Студийный аналоговый микшер
• 20 каналов (12 комбинированных + 4 XLR + 4 стереофонических линейных)
• Предусилители Yamaha D-PRE для микрофонных каналов
• Аттенюаторы и НЧ-фильтры на каналах 1-12
• Трехполосные эквалайзеры на всех каналах
• Компрессоры на каналах 1-8
• Гейн до +64 дБ на всех каналах
• Двухканальный индикатор уровня, 12 сегментов, клиппирование
• Процессор эффектов SPX с ручкой регулировки уровня воздействия
• 24 эффекта
• USB-аудиоинтерфейс, 2х2, 24 бит/192 кГц
• Металлический корпус
• Набор для монтажа в рэковую стойку в комплекте
• Загружаемая версия DAW Cubase AI в комплекте

Надежен в дороге. Готов к студии

Более века Yamaha создает наследие превосходного мастерства и инноваций, которое проявляется во всех продуктах — от непревзойденного каталога музыкальных инструментов мирового класса до гастрольного профессионального аудио. Серия MG в своем третьем воплощении отражает это стремление к совершенству дизайна и включает некоторые технологии, разработанные для высококлассных профессиональных консолей: студийные преампы, мощную цифровую обработку и прочную надежную конструкцию.

Благодаря интуитивному и простому интерфейсу серия MG предлагает обширную линейку компактных микшерных консолей от шести до двадцати каналов, подходящих для разных пользователей и задач. Для стационарных инсталляций, записи или живого звука прочная конструкция и гибкий дизайн этих консолей позволяют уверенно формировать звук, неизменно обеспечивая пиковую производительность и непревзойденное в своем классе качество и надежность.

Yamaha всегда стремилась дать звукоинженерам максимально чистый сигнал вместо добавленной обработки или окрашивания для «фирменного» звука, и серия MG не исключение. Следуя этой философии прозрачного звука, эти микшерные консоли обеспечивают уровень чистоты и качества, не имеющий равных в своем классе.

D-PRE (дискретные микрофонные преампы класса A)

Все начинается здесь. Работа звукоинженера зависит от качества преампов, которые определяют направление микса и то, насколько хорошо он в итоге будет звучать. Микшерные консоли серии MG оснащены студийными дискретными преампами класса A D-PRE от Yamaha. В них используется инвертированная схема Дарлингтона из двух каскадных транзисторов, обеспечивающая большую мощность при более низком импедансе. D-PRE дают плотный, естественный бас и гладкие, парящие высокие частоты с очень низкими искажениями. Их впечатляюще широкий частотный диапазон позволяет обрабатывать сигнал из любого источника без чрезмерного усиления отдельных элементов звука. Такая чистая звуковая платформа в итоге экономит время и усилия, избавляя от необходимости избыточной эквализации или дополнительной обработки эффектами, чтобы «исправить» микс.

Высококачественный усилитель

Качество звука определяет головной усилитель, а интегральные схемы операционных усилителей — одна из важнейших частей его цепи. Микшеры серии MG оснащены новыми высококачественными кастомными операционными усилителями MG01, разработанными совместно с производителем полупроводников. Многие другие операционные усилители ставят во главу угла электрический дизайн и эффективность, но мы работали напрямую с производителем, чтобы в первую очередь обеспечить качество звука. В операционных усилителях MG01 переработана схемотехника, оптимизированы даже внутренние компоненты и проводка, использованы качественные кремниевые пластины и медная проволока для превосходного разрешения.

Переключаемое фантомное питание и PAD

Благодаря фантомному питанию консоли серии MG позволяют в полной мере использовать более широкую частотную характеристику и высокое качество конденсаторных микрофонов. Входной канал с переключателем PAD принимает сигналы от микрофонного до линейного уровня. Переключатель PAD ослабляет высокие входные сигналы, которые часто сопровождают озвучивание инструментов во время выступления, предотвращая клиппинг, способный серьезно испортить микс.

Наш микшер. Ваш звук.

Когда вы в последний раз слышали гитару без эквалайзера или полностью необработанный вокал в любимой песне? Вероятно, никогда. Микшеры Yamaha знамениты ровной характеристикой и чистотой звука, но для профессионального микса часто недостаточно идеально записанного инструмента или вокала. Оснащенная некоторыми передовыми функциями высококлассных консолей Yamaha, серия MG дает инструменты, необходимые для создания высококачественного звука, уникального именно вашего.

1-knob компрессоры

Компрессия играет важную роль практически в любой среде записи или звукоусиления, изменяя уровень динамики аудиосигнала, когда нужны более живые гитары, более панчевый бас, более плотный малый барабан или более чистый вокал. Однако на освоение даже самых простых внешних компрессоров и эффективное их использование могут уйти бесконечные часы. 1-knob компрессоры, изначально инновация Yamaha, теперь отраслевой стандарт, дающий мгновенный доступ к оптимизированным настройкам компрессии одним регулятором.

(кроме MG06 / 06X)

Эквалайзер и фильтры высоких частот

Нет ничего полезнее надежной эквализации, когда нужна тонкая работа с тоном. Серия MG выигрывает от непревзойденного опыта Yamaha в проектировании профессионального аудио: на всех моно-каналах есть 3-полосные эквалайзеры для точного контроля звука. Фильтр высоких частот позволяет устранить нежелательный низкочастотный шум для более гладкого и чистого микса.

*MG06 / 06X имеют 2-полосные эквалайзеры на всех моно-каналах.

AUX / посылы эффектов / группы

Микшеры серии MG имеют до AUX-посылов для расширения системы звукоусиления или записи, позволяя добавлять эффекты, выводить сигнал на внешние записывающие устройства или подавать его в систему мониторинга. (кроме MG06 / 06X) Также предусмотрены мастер-регуляторы посылов. MG06 / 06X, MG10 / 10X / 10XU / 10XUF и MG12XUK имеют одну стереошину. Все остальные модели дополнительно имеют одну или две стереогрупповые шины и выходы для удобной группировки каналов. Переключатели назначения на стерео- и групповые шины расположены рядом с фейдером каждого канала.

Разнообразие входных и выходных разъемов

Все модели оснащены высококачественными балансными разъемами Neutrik XLR на моно микрофонных/линейных каналах и стереоканалах с XLR. Каждый моно-вход имеет комбинированный разъем и принимает сигналы как микрофонного, так и линейного уровня. Два стереовхода оснащены XLR и двумя phone-разъемами: XLR принимают сигналы микрофонного уровня, а два phone-разъема — линейного, и могут использоваться как моно или стерео. (кроме MG10 / 10X / 10XU / 10XUF / 12XUK) Функция еще двух стереоканалов зависит от модели: у MG20 / 20XU XLR принимает сигнал микрофонного уровня, а два разъема RCA — линейного, и могут использоваться как моно или стерео. У MG12 / 12X / 12XU и MG16 / 16X / 16XU два phone-разъема принимают линейные сигналы как стерео. Кроме того, каждый стереоканал имеет вход 2TR in (разъемы RCA) и может использоваться как независимый вход от внешних аудиоисточников, например CD. MG10 / 10X / 10XU / 10XUF и MG12XUK оснащены дополнительным стереоканалом с парой phone-разъемов, принимающих линейные уровни. В моделях XU любой входящий источник, передаваемый по USB, можно назначить на один из стереоканалов. Помимо основных стереовыходов (XLR L/R, TRS phone L/R), микшерные консоли серии MG оснащены полным набором выходных разъемов, включая GROUP OUT (TRS phone), AUX/FX OUT (TRS phone), MONITOR OUT (TRS phone L/R) и HEADPHONE OUT (стерео phone), позволяя выбирать мастер-выходы под конкретные задачи, такие как мониторинг или мастеринг.

Светодиодная индикация уровня

Легко читаемая светодиодная индикация уровня позволяет точно контролировать выходные уровни.

Встроенные цифровые эффекты SPX

И для музыкальных, и для немузыкальных задач обработка эффектами добавляет миксу лоск и профессионализм. Модели MG X / XU оснащены признанным цифровым мультиэффект-процессором SPX от Yamaha с полным набором из 24 редактируемых цифровых эффектов, идеальных для улучшения микса — будь то добавление глубины выступлению или новые краски и атмосфера для живой группы. В частности, высококачественные реверберация и дилей расширяют пространственные качества звука с замечательным реализмом и естественностью. Можно даже подключить опциональный ножной переключатель FC5 для включения и выключения эффектов. (MG10X / 10XU / 10XUF / 12X / 12XU / 12XUK / 16X / 16XU / 20XU)

*MG06X имеет шесть эффектов SPX (REVERB HALL / ROOM / PLATE, DELAY SHORT / LONG / VO.ECHO), которые не редактируются.

Созданы на долгие годы

Для гастролей, записи и стационарных задач консоль может подвергаться широкому спектру условий и рисков. Чрезмерная влажность, нестабильное питание и суровые условия дороги в целом могут серьезно сказаться на микшерной консоли, часто вызывая дорогостоящий и долгий ремонт и сокращая срок службы. Серия MG переработана с акцентом на долговечность: добавлены практичные функции, обеспечивающие большую гибкость и пиковую производительность на долгие годы.

Металлический корпус

Микшеры серии MG имеют прочный, ударопрочный металлический корпус с порошковым покрытием, обеспечивающий непревзойденный уровень долговечности. Благодаря элегантному дизайну с контурами для оптимального конвекционного охлаждения внутренняя компоновка отделяет источник питания от аналоговых схем для лучшего снижения шума и продления срока службы компонентов. Для дополнительной надежности регуляторы расположены над поверхностью корпуса, поэтому удары и давление на них передаются корпусу, а не плате или компонентам под ней.

Встроенный универсальный источник питания

Благодаря высокоэффективному встроенному универсальному источнику питания консоли серии MG обеспечивают беззаботную работу в любом регионе мира — даже в средах, подверженных потенциально опасным перепадам напряжения. Встроенный источник питания также упрощает монтаж консоли в стойку для стационарных задач, избавляя от громоздкого адаптера или дополнительных подключений. (*MG12 / 16 / 20 / 12X / 16X / 12XU / 16XU / 20XU)

Комплект для монтажа в стойку в комплекте

Легко адаптируясь к разнообразным стационарным и портативным задачам, 16- и 20-канальные модели серии MG поставляются с ушами для стойки, давая возможность монтажа в стойку или настольной конфигурации. Крайне долговечный элегантный дизайн делает размещение консоли безопасным и стабильным, сводя время и усилия на настройку к минимуму. (MG16 / 20 / 16X / 16XU / 20XU)

Опциональный комплект для монтажа в стойку RK-MG12 доступен для MG12 / 12X / MG12XU.

Опциональный адаптер для микрофонной стойки BMS10-A доступен для MG06 / 06X / 10 / 10X / 10XU.

Разъем XLR

Основные стереовыходы оснащены разъемами XLR с фиксацией для предотвращения случайного отключения. Прочные и надежные профессиональные разъемы обеспечивают стабильную передачу сигнала даже в самых требовательных условиях.

Создавайте, записывайте… слушайте

Модели MG XU имеют ту же цифровую связность, которая используется для оптимизации процесса записи на профессиональных микшерных консолях Yamaha. Воспользуйтесь передовой цифровой технологией, которая делает подключение, игру, запись и прослушивание созданий проще, чем когда-либо.

Характеристики:

• Встроенные процессоры: SPX algorithm: 24 программы, управление PARAMETER: 1, FOOT SW: 1 (вкл/выкл FX RTN CH)
• Фантомное питание: +48 В
• Цифровой вход/выход: USB Audio Class 2.0, частота дискретизации: макс. 192 кГц, разрядность: 24 бит
• Моно-каналы [MIC/LINE]: 12
• Моно/стерео-каналы [MIC/LINE]: 4
• Стерео-каналы [LINE]: —
• Выходы STEREO OUT: 2
• Выходы MONITOR OUT: 1
• Выходы PHONES: 1
• Выходы AUX SEND: 4
• Выходы GROUP OUT: 4
• Шины: Stereo: 1, GROUP: 4, AUX: 4 (включая FX)
• PAD: 26 дБ (моно)
• HPF: 80 Гц, 12 дБ/окт. (моно/стерео: только MIC)
• COMP: 1-knob compressor, порог: +22 дБн – -8 дБн, соотношение: 1:1 – 4:1, выходной уровень: 0 – 7 дБ, время атаки: прибл. 25 мс, время восстановления: прибл. 300 мс
• EQ HIGH: усиление +15 дБ/-15 дБ, частота 10 кГц shelving
• EQ MID: усиление +15 дБ/-15 дБ, частота: моно 250 Гц – 5 кГц peaking, стерео 2,5 кГц peaking
• EQ LOW: усиление +15 дБ/-15 дБ, частота 100 Гц shelving
• PEAK LED: LED загорается, когда сигнал после EQ достигает 3 дБ до клиппинга
• Индикатор уровня: 2 × 12-сегментный LED-метр [PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 дБ]
• Общий коэффициент гармонических искажений (THD): 0,03% @ +14 дБн (20 Гц – 20 кГц), ручка GAIN: мин.; 0,005% @ +24 дБн (1 кГц), ручка GAIN: мин.
• АЧХ: +0,5 дБ/-1,5 дБ (20 Гц – 48 кГц), относительно номинального выходного уровня @1 кГц, ручка GAIN: мин.
• Эквивалентный входной шум: -128 дБн (моно-канал, Rs: 150 Ом, ручка GAIN: макс.)
• Остаточный выходной шум: -102 дБн (STEREO OUT, ручка STEREO LEVEL: мин.)
• Переходное затухание (Crosstalk): -78 дБ
• Требования к питанию: AC 100–240 В, 50/60 Гц
• Потребляемая мощность: 36 Вт
• Ширина × Высота × Глубина: 444 × 130 × 500 мм
• Вес: 7,1 кг
• Аксессуары: руководство пользователя, технические характеристики, кабель питания AC, информация для загрузки Cubase AI, комплект для монтажа в стойку
• Опции: ножной переключатель FC5
• Рабочая температура: 0 – +40 °C
