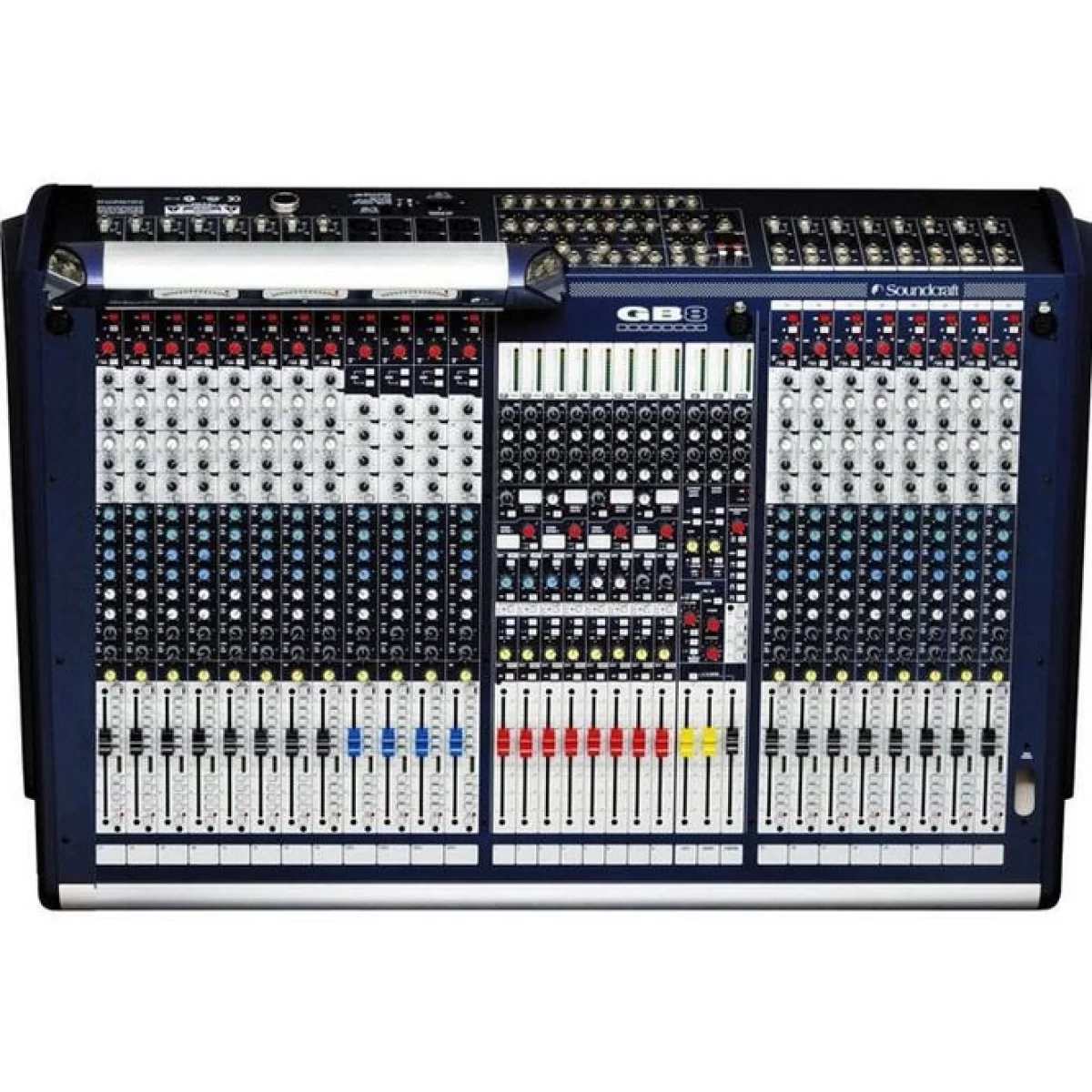

Soundcraft GB8-24 24-канальный аналоговый микшер

Soundcraft GB8 (24 канала) - Продолжение успешной линейки консолей GB4, но уже с 8-шинной архитектурой.

Число каналов GB8 варьируется от 16 до 48, каждая модель укомплектована полнофункциональными стереоканалами и четырьмя стереовозвратами. Новая консоль предназначена для инсталляций в концертных залах, для работы в небольших туринговых системах. Технологии, с успехом примененные в пультах MH3 и MH4, позволяют использовать GB8 для решения задач FOH и мониторинга, в частности, за счет фейдерного контроля групп или выходов aux. Четыре группы mute обеспечивают одновременный мьютинг нескольких каналов. Другая уникальная функция - лимитер на стереовыходах Record и Alternate, облегчающий создание стереозаписи микса.

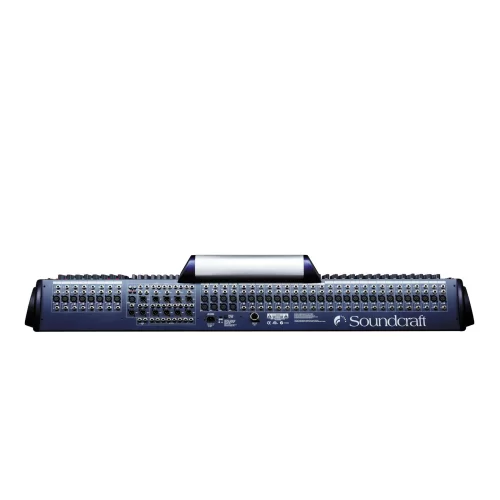

Будучи вполне традиционным по конструкции, пульт GB8 имеет несколько уникальных механических функций. Благодаря скошенной тыльной панели соединений настройка конфигурации с лицевой панели значительно упрощается, а встроенный блок питания дополнен опцией для подключения внешнего резервного блока питания.

Характеристики:

• 24 канала.
• 19 шин.
• +48 В фантомное питание индивидуально включаемое на каждом канале.
• 4 полнофункциональных стерео-канала.
• 8 Аукс-посылов (все переключаются пре- пост- фейдер).
• 8 подгрупп.
• 4 стерео возврата.
• 4 мьют группы.
• 11x4 выходная матрица.
• LED индикатор на каждом канале.
• Выходные VU индикаторы - право, лево, центр.
• Микрофонные преампы GB30.
• Выход записи с лимитером.

Частотная характеристика: 20 Гц - 20 кГц, < 1 дБ.
Коэффициент гармонических искажений (при +10dBu на выходе, 30 дБ чувствительности)

• XLR Input to Direct output: < 0.007%, 1 кГц.
• XLR Input to Mix output: < 0.008%, 1 кГц.

Уровень шума

• Mic Input E. I. N (maximum gain) : : 128dbu
• Mix (32ch routed to mix, faders down,22Hz-22kHz.
• Group (32ch routed to mix, faders down,22Hz-22kHz
• Aux (32ch routed to mix, faders down,22Hz-22kHz

Взаимное проникновение между каналами

• Input Channel muting: 98db
• Input fader cutoff:98db
• Input pan pot isolation: : 82db
• Mix routing isolation: 98db
• Group routing isolation: 97db
• Adjacent channel isolation: : 100db
• Group-Mix crosstalk: 84db
• Aux send off:94db
• Typical CMRR at max gain @ 1kHz

Пропускной фильтр ВЧ (Моно вход)

100Hz, 18dB/octave

Эквалайзер (Моно вход)

• HF:13kHz, +15dB, 2nd order shelving
• Hi-Mid: 550Hz - 13kHz, +15dB, Q = 1.5
• Lo-Mid: :80Hz - 1.9kHz, +15dB, Q =1.5
• LF: :80Hz, +15dB, 2nd order shelving

Индикация
6 трехцветных 12-сегментных индикатора

Мощность

• питание (внутренний блок) 85V-270V переменного тока, 50/60Hz универсальный вход
• птребление: менее 50W

Условия эксплуатации

• Температурный диапазон : -10^(o) C to +30^(o) C
• Относительная влажность:0% to 80%

Спецификация вход / выход

Вход и выход

Уровни

• Моно и стерео микрофонные входы : +15dBu max
• Моно и стерео линейные входы: +30dBu max.
• Стерео входы и возвраты инсертов: +20dBu max.
• Все выходы: : +20dBu max.
• Номинальный рабочий уровень : :0dBu
• Мощность выхода на наушники:2 x 250mW в 200 наушники

Вход и выход

Импеданс

• Микрофонный вход :2k
• Линейные входы и стерео возвраты:10k
• Возврат инсерта входного канала:5k(с EQ, в худшем случае 3k)
• Mix, Group, Aux, Matrix и директ-выходы:150
• Посылы инсертов: 75
• Рекомендуемый импеданс на наушники: :50-600

Вес: 30 кг.
