Relacart ER-6100MH Радиосистема с 2 ручными передатчиками

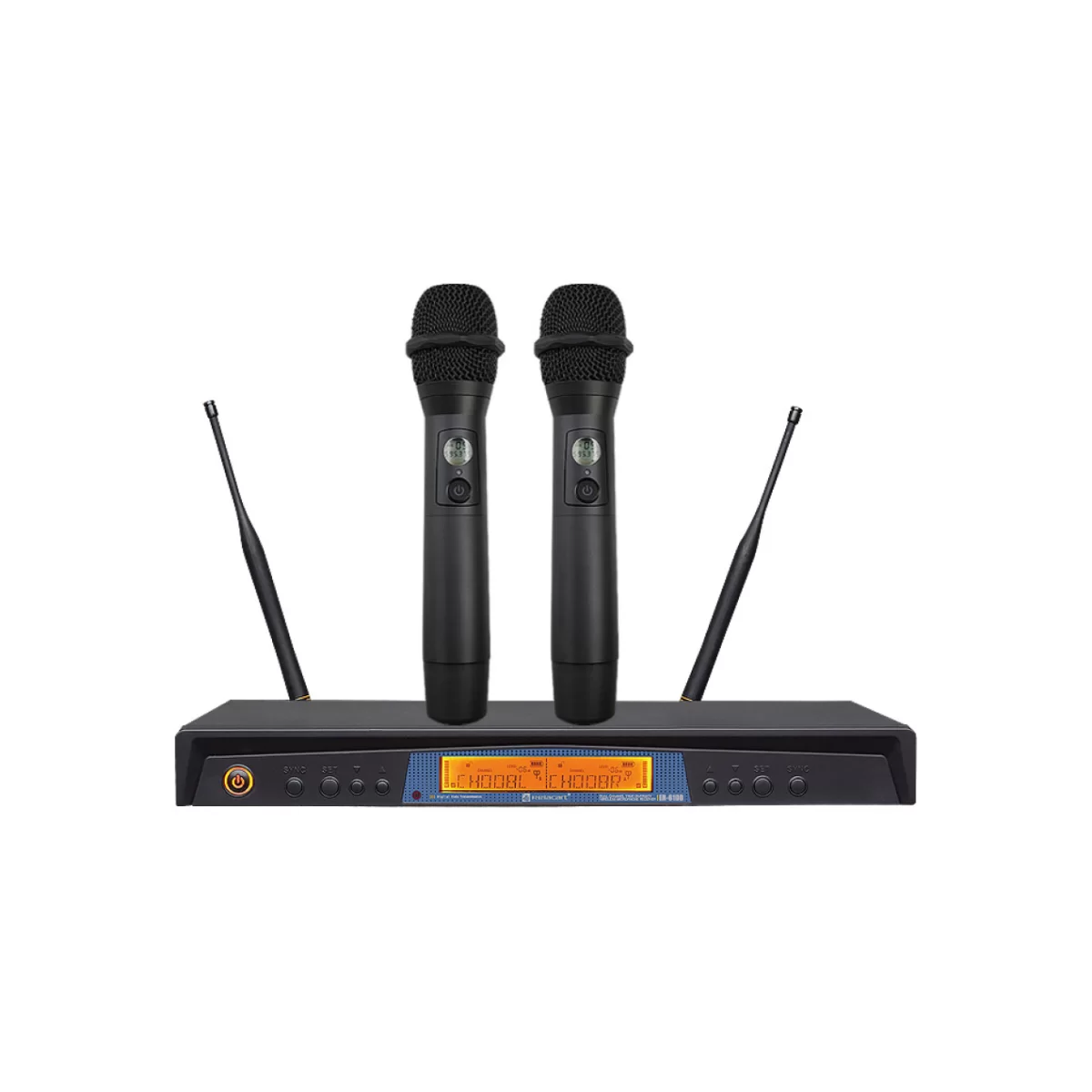

Relacart ER-6100MH — Это профессиональная вокальная радиосистема, состоящая из двухканального приемника ER-6100 и двух ручных микрофонов-передатчиков EH-6200.

Устройство разработано для живых выступлений, конференций, караоке-залов и образовательных учреждений. Благодаря технологии True Diversity и FM-супергетеродинному приему, система обеспечивает исключительную стабильность сигнала и защиту от помех в широком диапазоне UHF-частот от 521,25 до 936,85 МГц.

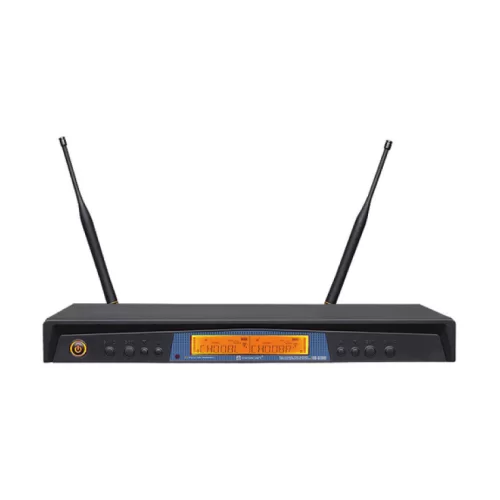

Двухканальный приемник ER-6100 с True Diversity. Приемник использует две независимые антенны для непрерывного сравнения и автоматического выбора наиболее сильного сигнала, что практически исключает дропауты. Чувствительность радиочастотного тракта составляет 5 дБв при отношении сигнал/шум ≥60 дБ (смещение 25 кГц). Встроенная система шумоподавления регулируется от 10 до 40 дБ с шагом 5 дБ. Максимальный выходной уровень достигает +11 дБВ, а диапазон регулировки выходного уровня составляет от -6 до +18 дБ с шагом 3 дБ. ЖК-дисплей на передней панели отображает номер канала, частоту, уровень радиосигнала и другую служебную информацию.

Интеллектуальная синхронизация и автоматический выбор частоты. Приемник и передатчики синхронизируются по инфракрасному каналу (IR Sync): достаточно нажать кнопку SYNC на приемнике, и микрофон автоматически настроится на рабочую частоту. Функция AFS (Automatic Frequency Selection) сканирует эфир и выбирает свободные от помех каналы, что упрощает настройку системы. Каждый частотный диапазон содержит 50 групп каналов, а широкополосный передатчик 128 МГц позволяет использовать приемники четырех различных частотных диапазонов взаимозаменяемо.

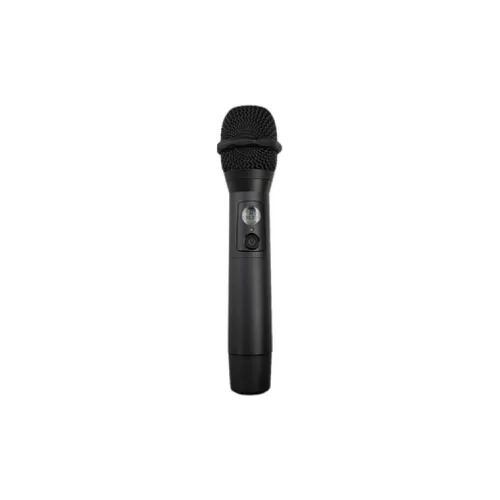

Ручные микрофоны-передатчики EH-6200. Микрофоны оснащены динамическими капсюлями и выполнены в прочном металлическом корпусе. Генерация несущей частоты осуществляется по технологии фазовой автоподстройки (PLL). Выходная мощность передатчика переключается между 5 мВт и 30 мВт, что позволяет оптимизировать баланс между дальностью действия и экономией батарей. Номинальное отклонение частоты составляет ±45 кГц, а гармоническое излучение подавлено более чем на 45 дБ ниже основной волны. Питание каждого микрофона осуществляется от двух батареек AA, обеспечивающих более 8 часов непрерывной работы. Размеры микрофона: 50 мм (диаметр) × 260 мм (длина), вес без батарей — около 330 г.

Масштабируемость и подключение. Приемник оснащен BNC-антенным портом для подключения коаксиальных антенн и удлинительных кабелей. Он поддерживает подачу напряжения питания на антенну, что позволяет интегрировать систему с антенными распределителями Relacart и использовать одну пару антенн для нескольких приемников. Питание приемника осуществляется от сети через адаптер DC 12V/1A, нормальный рабочий ток составляет 330 мА. Размеры приемника: 410 × 43 × 206 мм (Ш × В × Г), вес нетто — 1,8 кг.

Характеристики:

•  Тип: радиосистема
•  Категория: беспроводные
•  Дальность приема: до 100 м
• Приемник ER-6100:
•  Кол-во принимаемых каналов: 2
•  Диапазон радиочастот: 521,25 − 936,85 МГц
•  Модуляция: FM Superheterodyne True Diversity Reception
•  Чувствительность: 5 dBuV, S/N: >60 дБ с отклонением 25 кГц
•  Squelch: 10−40 дБ с шагом 5 дБ
•  Макс. выходной сигнал: +11 dBV
•  Изменение выходного сигнала: от −6 до +18 дБ с шагом 3 дБ
•  Питание: DC 12V/1A
•  Потребление: DV12V, 330 mA
•  Размер: 410 х 206 х 43 мм, 1U по стандарту EIA
•  Вес: 1,8 кг
• Передатчик EH-6100:
•  Рабочие частоты: 521,25–936,85 мГц
•  Фазовая автоподстройка частоты (PLL)
•  Выходная мощность РЧ: 5/30 мВт
•  Тип модуляции: FM
•  Макс. отклонение: ±45 кГц
•  Настройка частоты: синхронизация по ИК
•  Питание: 2 батарейки AA
•  Время работы на одном заряде: около 8 часов
•  Размер: 50 х 260 мм
•  Вес: около 330 г (без батареек)
