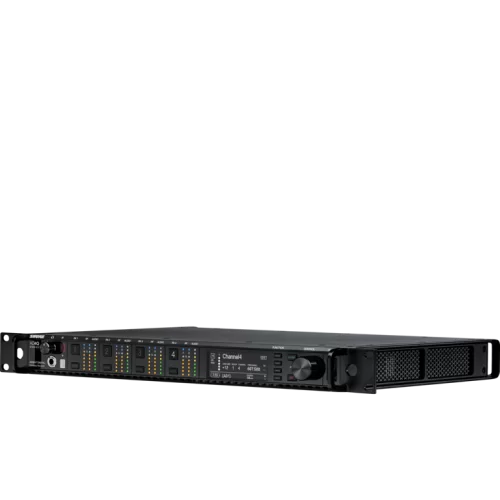

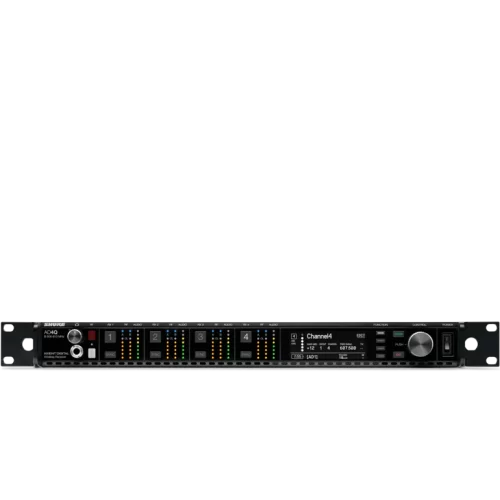

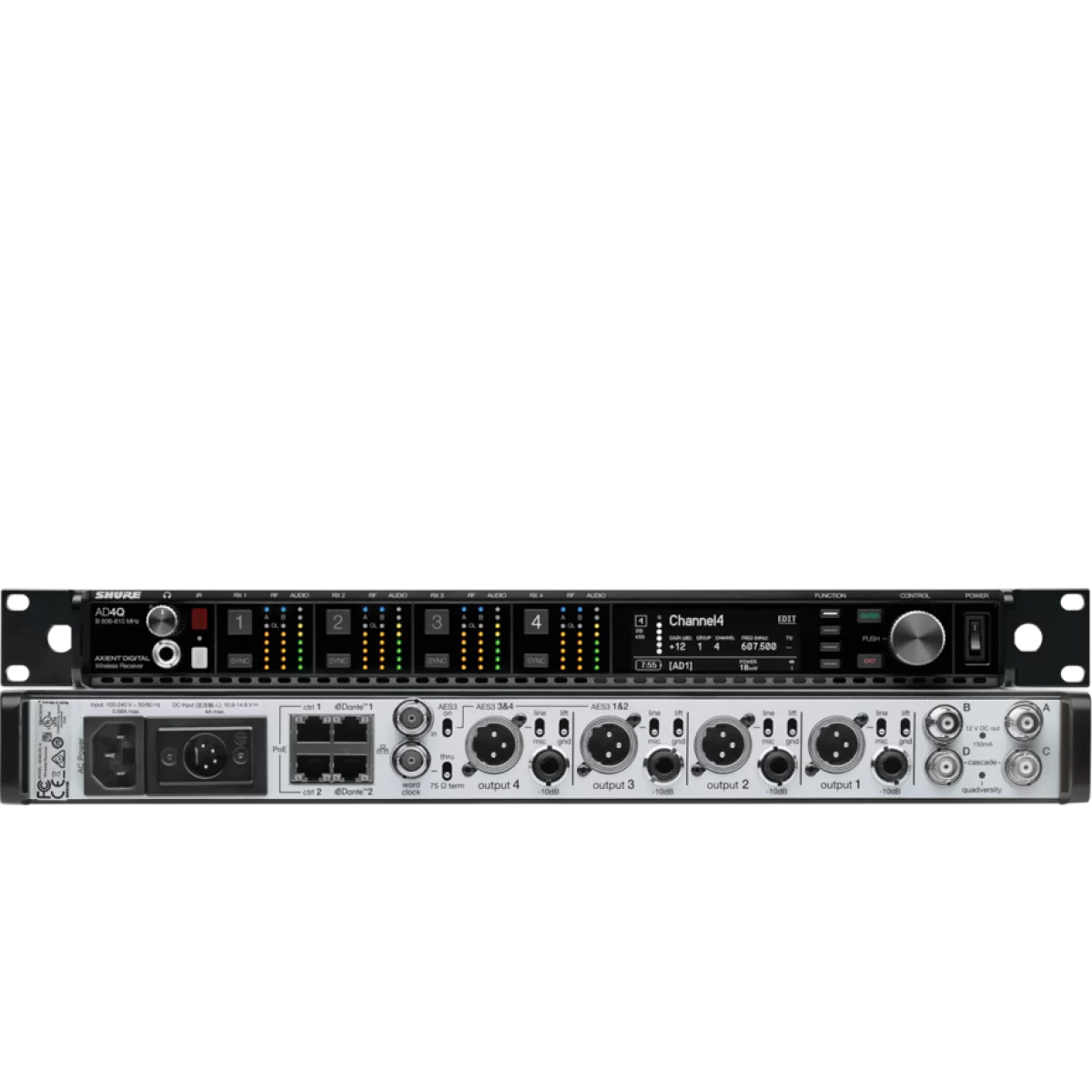

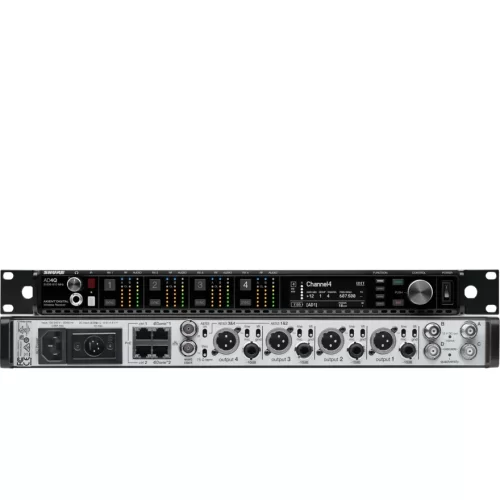

Shure AD4Q 4-канальный приемник серии Axient Digital

Shure AD4QE — это вершина инженерной мысли в области беспроводных технологий. Флагманский четырехканальный приемник серии Axient Digital устанавливает новый индустриальный стандарт качества звука, радиочастотной стабильности и гибкости управления.

Ключевые особенности

Четыре независимых канала: Размещение четырех каналов приема в компактном корпусе 1U значительно экономит место в рэковой стойке.

Режим Quadversity: Уникальная технология, позволяющая объединить четыре антенны для приема одного канала. Это минимизирует риск выпадения сигнала и расширяет зону покрытия в сложных помещениях.

Цифровая передача звука: Кристально чистый аудиосигнал с минимальной задержкой (2 мс) и плоской частотной характеристикой.

Спектральная эффективность: Режим High Density позволяет запустить до 47 каналов в одном ТВ-канале (6 МГц), что незаменимо на крупных фестивалях.

Продвинутое шифрование: Поддержка AES-256 обеспечивает полную конфиденциальность трансляции.

Сетевые возможности: Встроенный коммутатор Dante/AES67, а также порты Ethernet для управления через ПО Wireless Workbench.

Области применения

• Прокатные компании и туры: Надежность в условиях гастролей и работа на стадионах.
• Театры и мюзиклы: Высокая плотность каналов и незаметность передатчиков.
• Телевидение и прямой эфир: Гарантия отсутствия помех и интеграция в цифровые аудиосети.
• Крупные корпоративные события: Безопасность передачи данных и масштабируемость.

Сравнение с другими сериями Shure

Axient Digital (AD4D / AD4DE): Это "высшая лига". Главное преимущество перед всеми остальными — спектральная эффективность. В режиме High Density вы можете уместить десятки микрофонов в узкий свободный диапазон, где любая другая система начнет давать сбои. Только здесь есть передатчики серии ADX, которыми можно управлять удаленно в реальном времени (менять частоту прямо во время выступления артиста, если возникла помеха).

ULX-D: Много лет была эталоном, пока не вышел Axient. Отлично подходит для корпоративного сектора и крупных вузов. Меньше полоса пропускания (нужно тщательнее подбирать частотную группу), чуть выше задержка. Но по звуку и защищенности (AES-256) она все еще очень близка к топам.

QLX-D: Упрощенная версия ULX-D. Использует тот же 24-битный цифровой звук, но лишена сетевых функций Dante и возможности каскадирования антенн напрямую через приемники (нужен дистрибьютор). Идеальна для тех, кому нужно "качество как в ULX-D", но всего 2–4 микрофона в одной стойке.

SLX-D: Бюджетный "вход" в цифру. Работает стабильно, звучит чисто, но не имеет шифрования и продвинутого сетевого мониторинга. Корпуса передатчиков попроще, экран менее информативный, нет поддержки зарядных станций с сетевым контролем.

Приобретая AD4QE, вы получаете самую совершенную двухканальную систему в мире на данный момент.

Главные отличия AD4QE от AD4DE

Основное различие кроется в количестве каналов и гибкости использования антенн:

Плотность каналов: AD4QE — это 4-канальный приемник, тогда как AD4DE — 2-канальный.

• Режим Quadversity: Только модель AD4QE поддерживает назначение 4-х антенн на один канал, обеспечивая беспрецедентную защиту от «мертвых зон».
• Экономия пространства: AD4QE позволяет получить в два раза больше каналов в том же юните (1U), что критично для мобильных комплектов.

Технические характеристики

Характеристики системы

• Диапазон несущей РЧ: 470–960 МГц (зависит от региона).
• Рабочая дальность: 100 м (фактическая дальность зависит от поглощения, отражения и интерференции ВЧ-сигналов).
• Размер шага настройки РЧ: 25 кГц (зависит от региона).
• Разнесение каналов: Стандартный режим — 350 кГц; Режим высокой плотности — 125 кГц (зависит от региона).
• Подавление помех по зеркальному каналу: >70 дБ (типичное значение).
• Чувствительность по ВЧ: −98 дБм при КБО 10⁻⁵.
• Задержка аналогового выхода: STD — 2,08 мс; HD — 2,96 мс.
• Аудиочастотная характеристика: AD1 — 20 Гц – 20 кГц (±1 дБ); AD2 — зависит от типа микрофонного капсюля.
• Отношение сигнал/шум (динамический диапазон): Линейный выход XLR — 120 дБ; Цифровой (AES3/Dante) — 130 дБ (типичные значения, шкала А).
• Суммарный коэффициент гармонических искажений: <0,01% (–6 dBFS, 1 кГц).
• Полярность аудиосигнала: Положительное давление на мембрану создает положительное напряжение на контакте 2 (XLR) и на штыре (1/4" TRS).
• Диапазон рабочих температур: От –18°C до 50°C (может ограничиваться характеристиками батарей).
• Диапазон температуры хранения: От –29°C до 65°C.

Аудиовыход

• Диапазон настройки усиления: От −18 до +42 дБ с шагом 1 дБ (плюс Mute).
• Конфигурация XLR: Симметричный с трансформаторной связью (1=GND, 2=Audio+, 3=Audio–).
• Конфигурация TRS: Симметричный с трансформаторной связью (Tip=Audio+, Ring=Audio–, Sleeve=GND).
• Импеданс: 100 Ом (типичный, линейный выход XLR).
• Выход по полной шкале (нагрузка 200 кОм): Line — +18 дБВ; Mic — −12 дБВ; TRS — +8 дБВ.
• Переключатель Mic/Line: Аттенюатор 30 дБ.
• Защита по фантомному питанию: Да.

Габариты и питание

• Размеры: 44 x 483 x 333 мм (В x Ш x Г).
• Масса: 4,8 кг (без антенн).
• Корпус: Сталь, экструдированный алюминий.

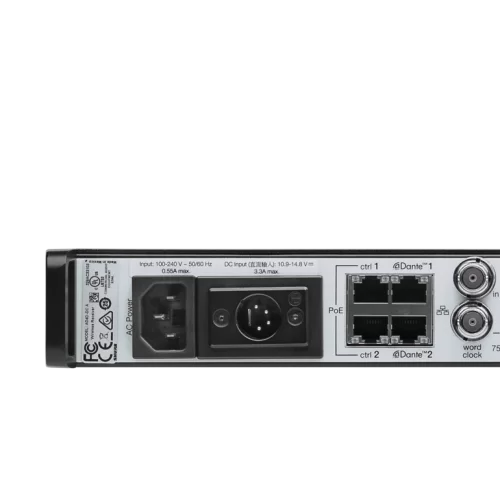

• Питание (AC): 100–240 В перем. тока, 50–60 Гц, 0,68 А макс.
• Питание (DC): 10,9–14,8 В пост. тока, 4,0 А макс.
• Рассеивание тепловой энергии: Максимум — 31 Вт; Бездействие — 21 Вт.

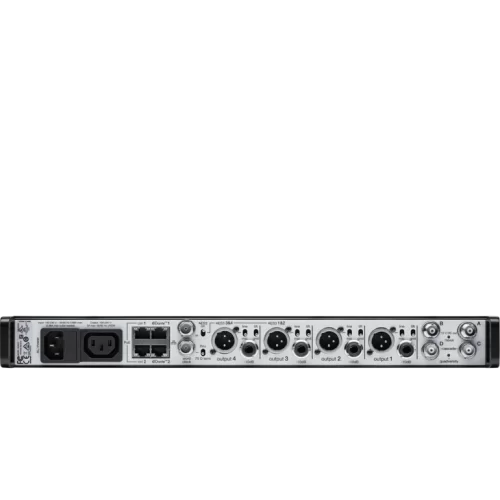

Сеть и интерфейсы

• Сетевой интерфейс: 10/100 Мбит/с, 1 Гбит/с, Dante.
• Поддержка сетевой адресации: DHCP или ручное присвоение IP.
• Максимальная длина кабеля: 100 м.

РЧ-каскад (Вход/Выход)

• Вход РЧ (BNC): 50 Ом, напряжение смещения 12–13.5 В пост. тока (150 мА макс. на антенну).
• Подавление ложных сигналов: >80 дБ (типично).
• Выходной каскад (BNC): Несимметричный, пассивный (для каскадирования одного приемника).
• Потери на выходе: 0 дБ (типично).
