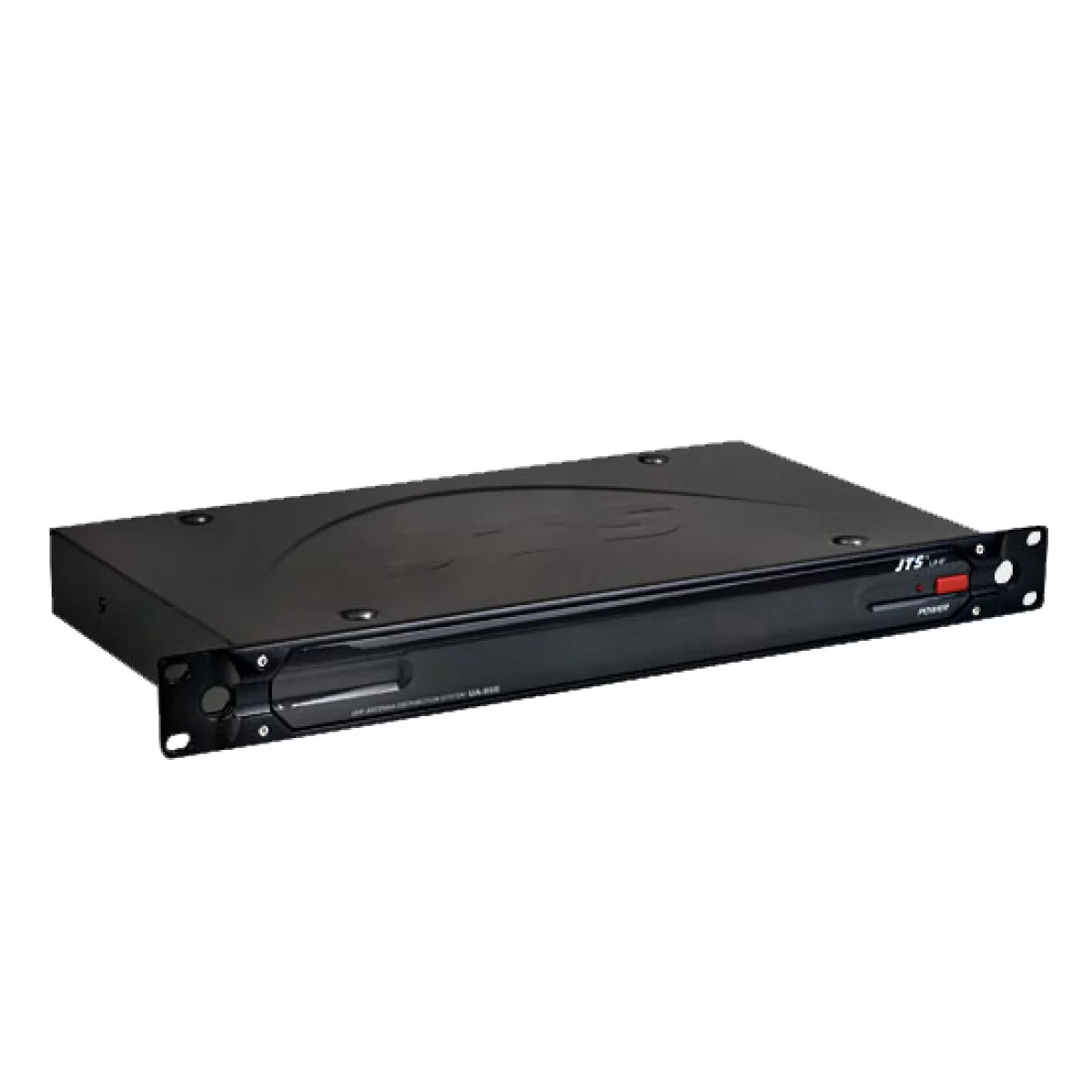

JTS UA-960 Антенный распределитель

JTS UA-960 - Антенный распределитель.

JTS UA-960 — широкополосный UHF-сплиттер для распределения антенного сигнала в многоканальных беспроводных микрофонных системах.

Устройство распределяет сигнал от одной пары антенн между несколькими приемниками и одновременно усиливает радиочастотный сигнал, компенсируя потери при его разделении. Встроенный блок питания обеспечивает подачу постоянного напряжения 12 В на подключенные приемники.

Один UA-960 поддерживает подключение до четырех беспроводных приемников. Благодаря дополнительному разъему BNC несколько распределителей можно объединять каскадно для создания систем с большим количеством каналов.

Особенности:

• Для последовательной работы до четырех приемников UHF PLL UF/US/с одной парой антенн.
• С этим устройством больше не требуется использовать соответствующие антенны и подключаемые источники питания отдельных устройств.
• Диапазон частот: 470-960 МГц.
• Питание осуществляется через четыре низковольтных выхода (4 x DC 12 В/1 А макс.).
• Каждая антенна должна быть подключена через разъемы BNC.
• Дополнительное подключение для каскадирования дополнительных антенных разветвителей.
• Поставляется с подходящими соединительными кабелями.
• Источник питания для дополнительного антенного усилителя UB-900I напрямую через UA-960 (может быть отключен внутри устройства).

Характеристики:

• Диапазон частот: 470 – 960 МГц
• Выходной уровень RF (усиление): 3 дБ ±2
• Уровень каскадного выхода: 0 дБ – +2 дБ
• Изоляция выходного соединения: ≥25 дБ
• Точка пересечения третьего порядка: 24 дБм
• Импеданс: 50 Ом
• Потребляемая мощность: 60 Вт
• Входное напряжение: 100–240 В (импульсный блок питания)
• Выходное постоянное напряжение: 12 В — 1 А × 4
• Напряжение питания антенного усилителя: 12 В
• Габариты (Ш x В x Г): 480 x 45 x 250 мм (19", 1U)
• Вес: 2.15 кг
