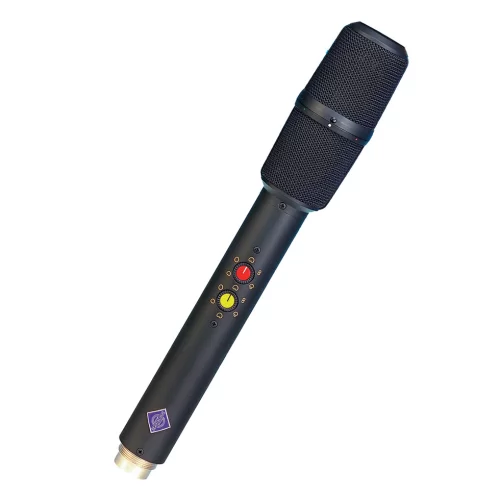

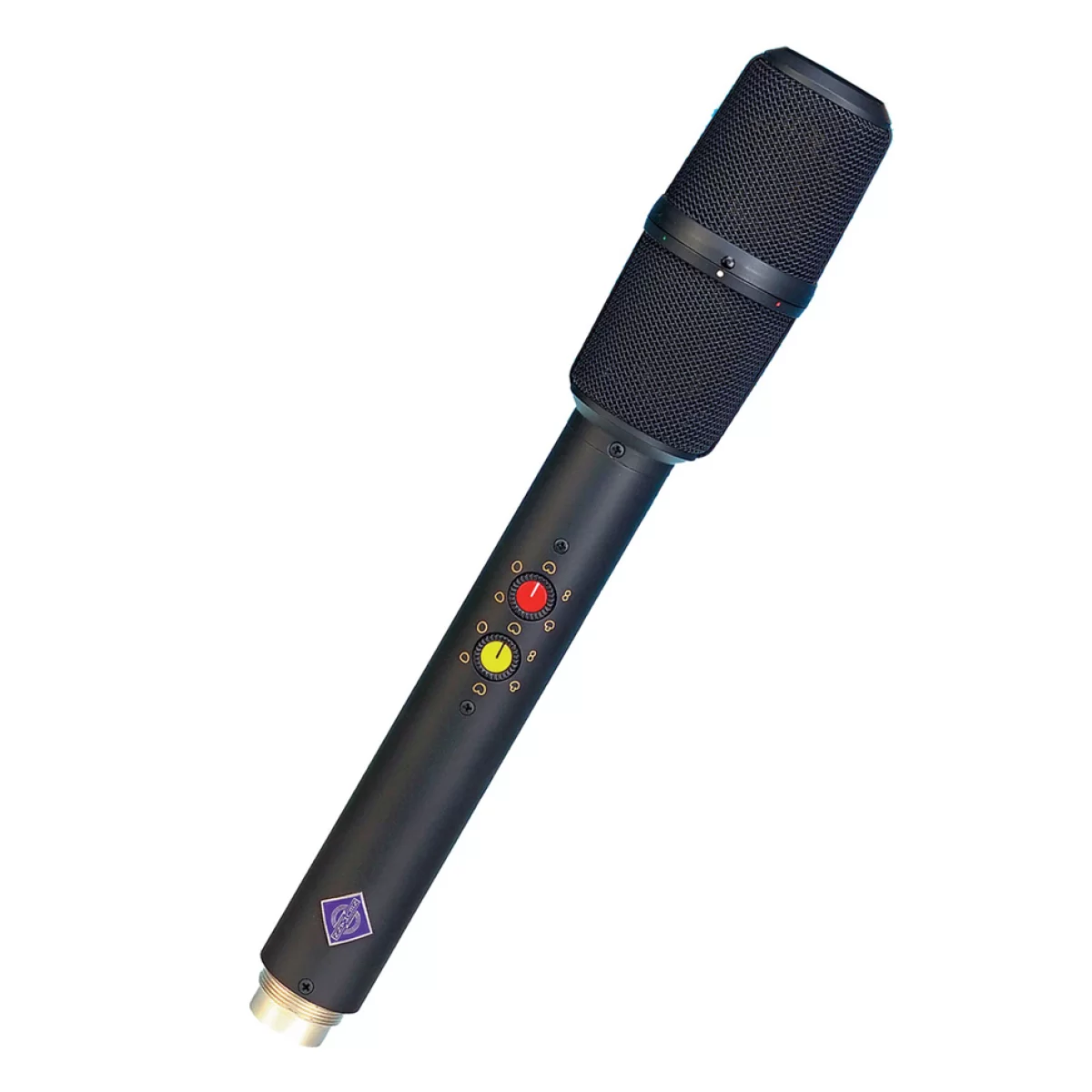

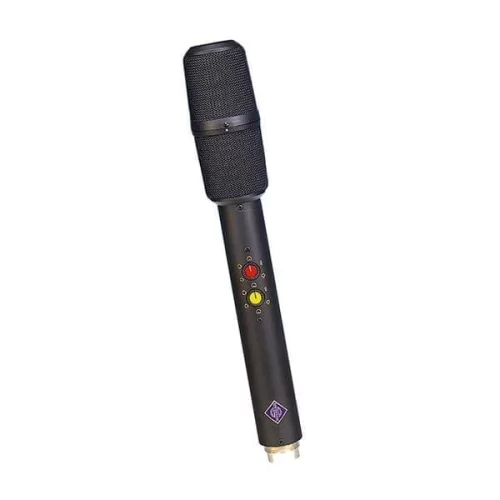

Neumann USM 69 Студийный микрофон

Neumann USM 69 - Стереофонический микрофон   имеет два абсолютно независимых капсюля с двойной мембраной каждый.

Верхний капсюль вращается относительно нижнего в пределах 270`. Направленность также выбирается для каждого капсюля независимо. Рабочие характеристики капсюлей идентичны.

Описание подготовлено командой сайта samid.ru

Конденсаторный стереофонический микрофон USM 69 I применяется в студийной практике. Он предназначен для осуществления стереофонических записей в конфигурациях MS или XY.

Конструктивно USM 69 i состоит из секции усиления и секции капсюлей. Секция усиления состоит из двух микрофонных усилителей, работающих независимо друг от друга и обладающих очень низким уровнем собственного шума.Полностью независимые капсюли расположены внутри микрофонной головки строго на одной оси друг над дру- гом. Мембраны выполнены из полиэстерной пленки и позолочены методом напыления. Верхний капсюль вращается относительно нижнего в диапазоне 270`. Цветная метка на нижнем капсюле помогает определить угол смещения капсюлей.Когда звуковые волны приходят к капсюлям с различных направлений, микрофон производит звуковые сигналы разной интенсивностью, а не с разными временными характеристиками (т.к. капсюли расположены рядом и звук приходит к ним одновременно). В результате получается интенсивный стереосигнал, который при суммировании обеспечивает превосходную моносовместимость.

На корпусе USM 69 i имеются два вращающихся переключателя направленности – для каждого капсюля отдельно. При этом не требуется специальных блоков или адаптеров питания. Два выхода подключаются непосредственно к входным разъемам, на которые подается фантомное питание 48 В. Кроме обычных характеристик направленности - круговой, кардиоидной и 8-образной, производитель добавил гиперкардиоидную и широкоугольную кардиоидную. Встроенный преобразователь обеспечивает необходимые напряжения поляризации капсюлей.

Для усилителей характерны высокий уровень выхода и низкий уровень собственного шума. Благодаря этому имеется возможность без проблем записывать отдаленные, а также, с близкого расстояния, очень громкие источники звука.Каждый усилитель оборудован активным фильтром, подавляющим низкочастотные наводки и структурные шумы, а также защищающим выходные трансформаторы от перегрузки по НЧ.

USM 69 i можно использовать как два независимых монофонических микрофона. Существует много областей, где важно иметь дублирующий монофонический микрофон на том же источнике, или где требуется получить одновременно два сигнала с различными характеристиками направленности. Выходы с двух каналов микрофона можно объединять (каскадировать). В этом случае, кроме различных направленностей, можно получить и другие преимущества от совмещения различных характеристик двух каналов.

Обе микрофонные системы функционируют абсолютно независимо друг от друга. Второй усилитель не пострадает, даже если в первом произойдет потеря земли по питанию или короткое замыкание на выходе. Микрофон продолжает работать в монофоническом режиме, если второй канал не подключен или неисправен. Однако схемы его просты и надежны, поэтому возможность возникновения неисправности невелика. При неисправности в преобразователе тока наличие диодного моста гарантирует продолжение работы всей системы. При этом направленность автоматически становится кардиоидной, а чувствительность падает на 3 дБ. Все открытые поверхности микрофонного капсюля, в том числе мембраны, заземлены. Такая конструкция делает егневосприимчивым к атмосферным и электрическим помехам, а также стойким к загрязнению микрочастицами.

Советы по применению:

• Как стереомикрофон в конфигурации XY
• Как стереомикрофон в конфигурации MS
• Общий основной стереомикрофон (overhead)
• Дикторский микрофон для вещания, радиоспектаклей
• Это всего лишь несколько примеров работы. Рекомендуем поэкспериментировать для получения максимальных результатов.

Характеристики:

• Тип микрофона: студийный микрофон
• Вид микрофона: конденсаторный, стерео
• Диапазон частот воспроизведения: от 20 Гц и до 20 000 Гц
• Показатель номинального импеданса: 150 Ом
• Показатель номинального сопротивления нагрузки микрофона: 1000 Ом
• Акустический принцип устройства: преобразователь градиента давления
• Варианты диаграммы направленности: круговая, кардиоида, гиперкардиода, широкоугольная кардиоида, восьмиобразная кардиоида
• Уровень чувствительности микрофона: 13 мВ/Па на 1 кГц при условии 1 кОм
• Эквивалентный уровень давления звука в соответствии со стандартом CCIR 468-3: <24 дБ
• Эквивалентный уровень давления звука в соответствии со стандартом DIN/IEC 651: 13 дБ-А A
• Отношение сигнала и шума в соответствии со стандартом CCIR 468-3: 70 дБ
• Отношение сигнала и шума в соответствии со стандартом DIN/IEC 651: 81 дБ
• Предельный уровень давления звука для КНИ менее 0,5%: 132 дБ
• Предельный показатель напряжения на выходе: 3 дБУ
• Динамический диапазон усилителя в соответствии со стандартом DIN/IEC 651: 119 дБ
• Параметры напряжения питания: 48В +/4В
• Показатель энергопотребления: 2х0,7 мА
• Возможности коммутации: разъем 5-pin XLR-F
• Размеры: 29,3 х (+4,8) см
• Общий вес: 0,51 кг
