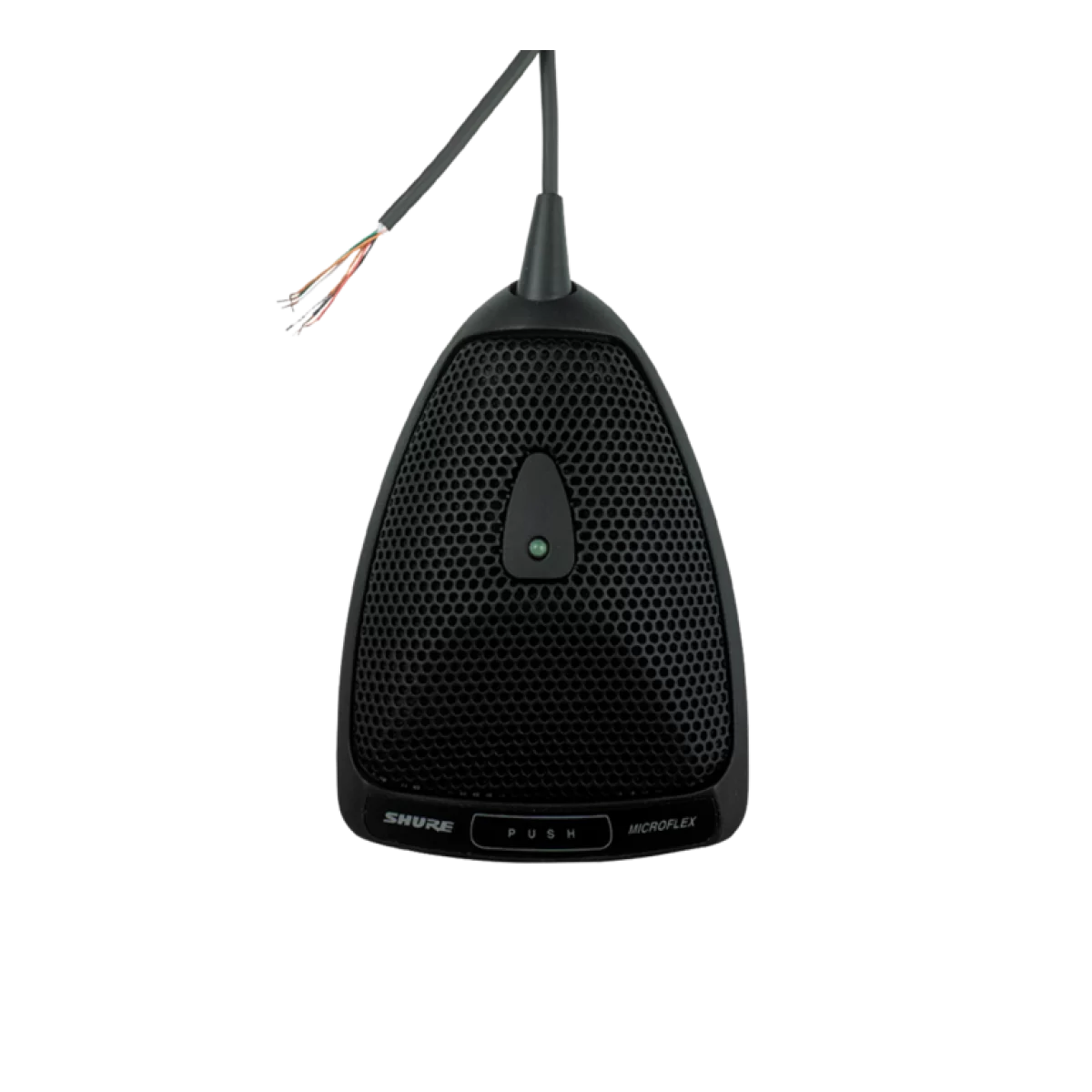

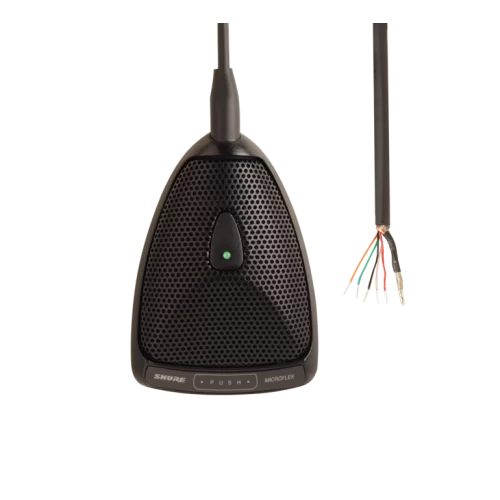

Shure MX392BE/C Плоский конденсаторный кардиоидный микрофон

Shure MX392BE/C — это профессиональный низкопрофильный конденсаторный микрофон граничного слоя из серии Microflex. Он специально разработан для инсталляций, где важна не только высокая разборчивость речи, но и возможность интеграции в системы управления конференц-залами.

Описание подготовлено командой сайта samid.ru

Данная версия выполнена в чёрном цвете и обладает кардиоидной диаграммой направленности. Кабель выведен в нижнюю часть корпуса для стационарной установки.

Ключевые особенности

Сменные капсюли: Совместим с картриджами Microflex, что позволяет менять диаграмму направленности без замены всего микрофона.

Логические возможности: Встроенные логические вход/выход (TTL) для дистанционного управления светодиодом и передачи статуса кнопки на автоматические микшеры или системы управления.

Программируемая кнопка: Бесшумная мембранная кнопка может работать в режимах «нажал-говори», «нажал-молчи» или как обычный переключатель (Toggle).

Защита CommShield®: Эффективно фильтрует радиочастотные помехи от мобильных телефонов и других беспроводных устройств.

Области применения

• Конференц-залы и переговорные: Идеален для систем, использующих автоматические микшеры, где нужно управлять статусом микрофона удаленно.
• Дистанционное обучение: Четкая передача голоса лектора без загромождения стола.
• Суды и государственные учреждения: Надежное решение для фиксации речи с возможностью визуальной индикации активности микрофона.
• Религиозные объекты: Установка на алтари и кафедры благодаря малозаметному корпусу.

Сравнение в серии Microflex Boundary

Главное отличие MX392 — это расширенные возможности управления и специфическое подключение:

• Логический интерфейс (в отличие от MX391/MX393): В MX392 есть дополнительные провода для передачи логических сигналов. Это позволяет внешнему контроллеру управлять цветом индикатора или отслеживать нажатие кнопки пользователем. В модели MX393 логика реализована иначе (через 4-контактный разъем), а в MX391 логика отсутствует вовсе.

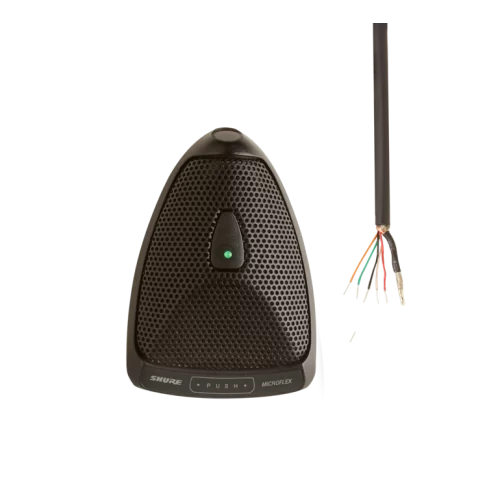

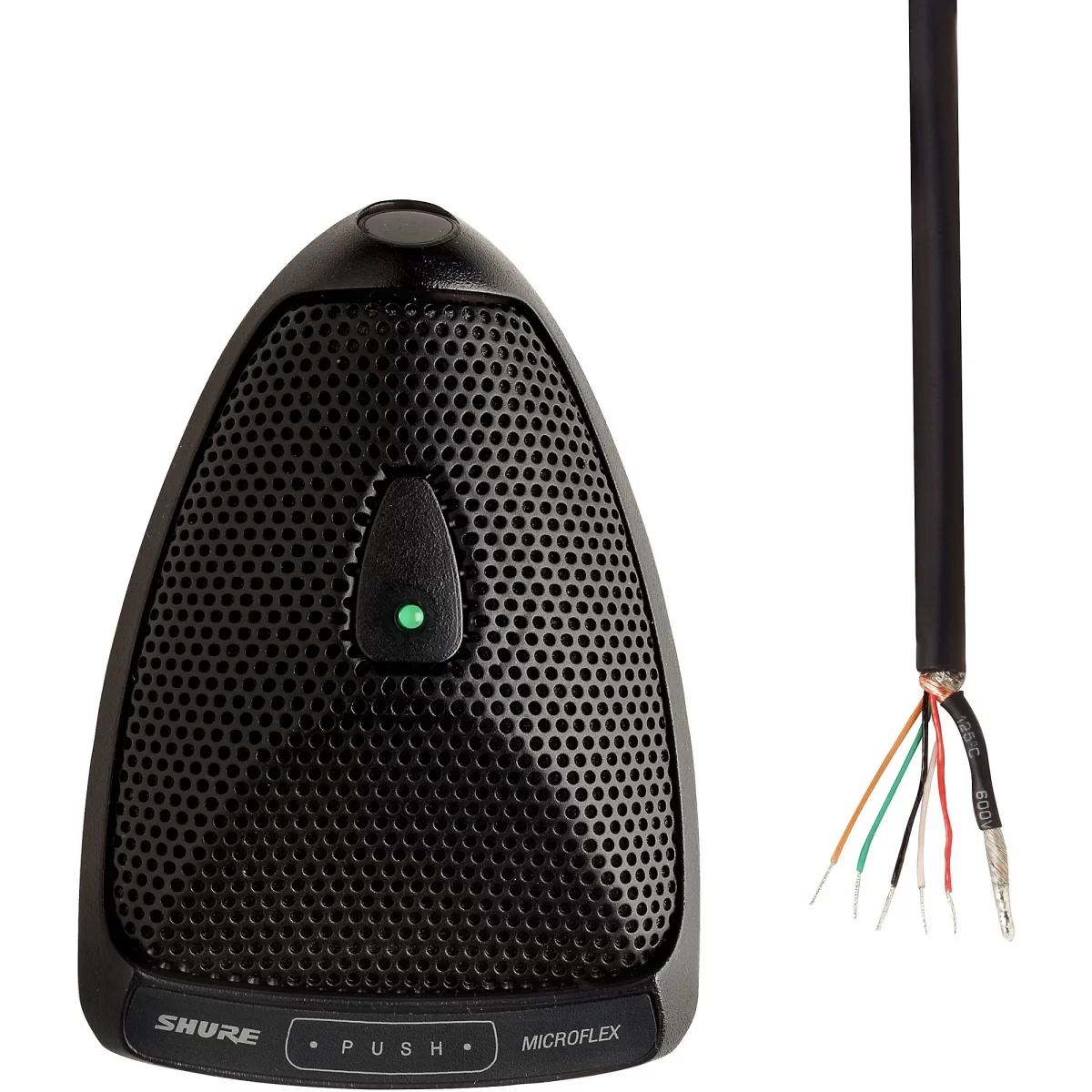

• Тип кабеля: MX392 поставляется с неразъемным (припаянным) кабелем без штекера (unterminated pigtail) длиной 3.7 метра. Это удобно для стационарных инсталляций, где кабель проходит через отверстие в столе и распаивается напрямую в клеммник. Для сравнения: модель MX393 имеет съемный кабель с разъемом XLR.

Какую версию Shure MX392 выбрать?

Микрофон поставляется с разными капсюлями, которые определяют его «зону видимости» для звука. Выбор зависит от того, сколько человек должен «слышать» один микрофон:

MX392/C (Кардиоидный — Cardioid):

• Особенности: Угол охвата 130°. Хорошо берет звук спереди и отсекает шумы сзади.
• Кому подойдет: Оптимальный выбор для общего использования. Ставится перед одним или двумя участниками. Лучшее решение, если в помещении есть эхо или шум кондиционера.

MX392/S (Суперкардиоидный — Supercardioid):

• Особенности: Узкий угол охвата 115°. Еще сильнее отсекает посторонние звуки по бокам.
• Кому подойдет: Если микрофоны стоят очень близко друг к другу или если нужно максимально изолировать голос конкретного спикера от соседей и внешнего шума.

MX392/O (Всенаправленный — Omnidirectional):

• Особенности: Охват 360°. Слышит всё вокруг себя в равной степени.
• Кому подойдет: Идеален для небольших круглых столов, когда один микрофон, установленный в центре, должен записывать всех присутствующих. Не рекомендуется для шумных залов.

Возможности для скрытого монтажа

Компания Shure также предлагает два варианта для монтажа. Выбор между этими моделями сводится исключительно к эстетике и способу прокладки кабеля на объекте:

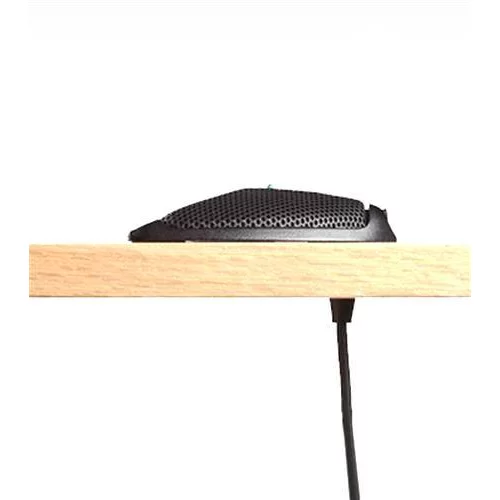

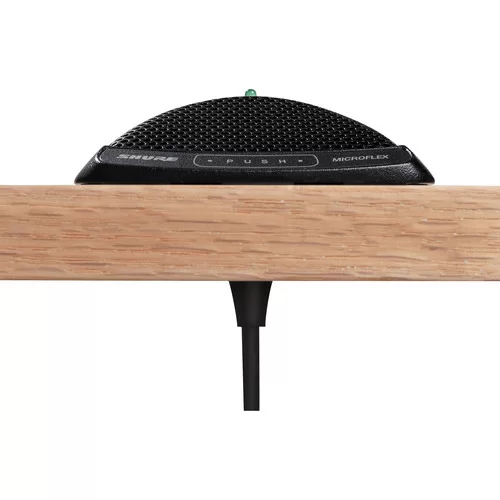

MX392BE (Bottom Exit): для стационарной установки в конференц-зале или на трибуне. Кабель у этой модели уходит вертикально вниз, непосредственно через отверстие в столе. Это обеспечивает максимально чистый и профессиональный вид — на поверхности остается только сам микрофон, а все провода скрыты под мебелью.

MX392: если сверление сквозных отверстий в столах нежелательно или невозможно. У этой модели кабель выходит сзади корпуса и ложится на поверхность стола. Это делает систему более мобильной: микрофоны проще переставить, убрать после мероприятия или использовать в помещениях с арендованной мебелью.

Для скрытого премиального монтажа подойдет BE, для гибкости и простой установки — стандартная версия.

Технические характеристики

• Тип капсюля: Электретный конденсаторный
• Диаграмма направленности: Кардиоида
• Амплитудно-частотная характеристика: 50–17 000 Гц
• Выходной импеданс: 180 Ом
• Конфигурация выхода: Активный балансный
• Чувствительность (на 1 кГц, напряжение разомкнутой цепи): –30 дБВ/Па (1 Па = 94 дБ SPL)
• Максимальный уровень звукового давления (1 кГц при 1% КНИ, нагрузка 1 кОм): 119 дБ
• Собственный шум (A-взвешенный): 23 дБ SPL
• Отношение сигнал/шум (при 94 дБ SPL на 1 кГц): 71 дБ
• Динамический диапазон (нагрузка 1 кОм на 1 кГц): 96 дБ
• Коэффициент ослабления синфазного сигнала (от 10 Гц до 100 кГц): Минимум 45 дБ
• Уровень клиппирования (при 1% КНИ): –6 дБВ (0,5 В)
• Полярность: Положительное давление на диафрагму создает положительное напряжение на контакте 2 относительно контакта 3 выходного разъема XLR
• Работа кнопки Mute (50–20 000 Гц): Минимум –50 дБ
• Логические соединения (LED IN): Активный низкий уровень (≤1,0 В), совместим с TTL. Абсолютный максимум напряжения: от -0,7 В до 50 В.
• Логические соединения (LOGIC-OUT): Активный низкий уровень (≤0,5 В), ток до 20 мА, совместим с TTL. Абсолютный максимум напряжения: от -0,7 В до 24 В (до 50 В через резистор 3 кОм).
• Кабель: 3,5 м, неразъемный, экранированная аудиопара и три проводника для логического управления, без штекера (под распайку)
• Вес: 172 г
• Температура эксплуатации: от -18 до 57 °C
• Температура хранения: от -29 до 74 °C
• Относительная влажность: 0–95%
• Требования к питанию: Фантомное питание 11–52 В постоянного тока, 2,0 мА
