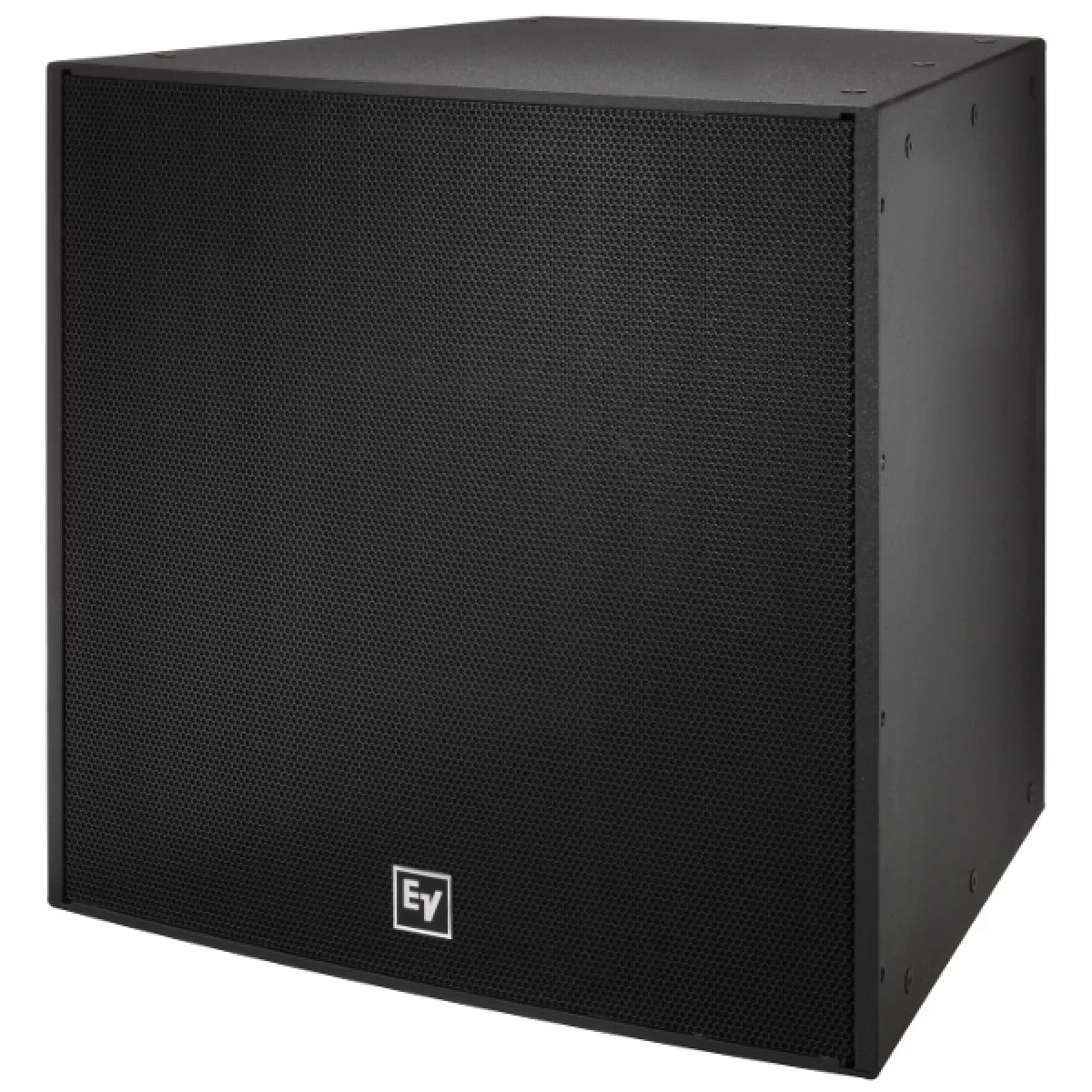

Electro-Voice EVH-1152S/94-PIB Пассивная АС, 1000 Вт., 15 дюймов, IP55

Характерной особенностью АС данной серии является то, что НЧ звено этой акустической системы нагружено на крупный СЧ волновод с площадью сечения 25 кв. дюймов. Оба рупора (ВЧ и НЧ) расположены на одной акустической оси. СЧ волновод согласует направленности ВЧ и НЧ составляющих сигнала и обеспечивает контроль общей диаграммы направленности всей АС вплоть до 500 Гц. Это даёт высокую разборчивость и прозрачность звучания.

СЧ волноводные контуры могут быть отсоединены с целью их поворота, чтобы обеспечить соответствие раскрытию поворачиваемого ВЧ рупора. НЧ динамик, нагруженный на рупор, является основой высокой чувствительности АС серии EVH™, которая на 6 дБ превосходит аналогичные системы с фронтальной нагрузкой. Эти конструктивные особенности позволяют направлять больше звука на зрителей и меньше звука на отражающие поверхности помещения.

С серии EVH™ являются исключительно эффективным выбором для озвучивания помещения любого размера с большим временем реверберации, превышающим 2.5 с. Система EVH‑1152S может использоваться как в Full‑range, так и в Bi‑Amp режимах. Выбор режима осуществляется посредством специальной платы переключения EVH‑EVF Switch Card, расположенной на задней панели.

Этот же интерфейс может быть использован в качестве точки доступа для подключения тестовой платы EVI‑AC (EV‑Innovation Access Card). Эта плата предназначена для тестирования НЧ, ВЧ динамиков и цепей защиты без необходимости разбирать корпус АС.

Наряду с режимом Bi‑Amp, система EVH‑1152S может превосходно работать и в режиме Full‑range благодаря встроенному кроссоверу 4 порядка (с крутизной 24 дБ на октаву) с цепями эквализации. Кроссовер обеспечивает мягкие переходные процессы в вокальном диапазоне частот, линейность характеристик и защиту компонентов для долгой и надёжной эксплуатации. Использование встроенного кроссовера устраняет необходимость использовать устройство обработки сигнала и дополнительные каналы усилителя.

Важно: при использовании систем EVH‑1152S настоятельно рекомендуется использовать high‑pass фильтр с частотой среза 60 Гц.

Это позволит избежать выхода из строя НЧ динамиков при подаче сигнала высокого уровня в диапазоне частот, ниже рабочего.

В зависимости от углов раскрытия (Г° x В°) доступны 6 модификаций модели EVH‑1152S:

• EVH‑1152S/43 — 40° x 30°
• EVH‑1152S/64 — 60° x 40°
• EVH‑1152S/66 — 60° x 60°
• EVH‑1152S/94 — 90° x 40°
• EVH‑1152S/96 — 90° x 60°
• EVH‑1152S/99 — 90° x 90°

Корпус имеет трапециевидную форму с толщиной стенок 18 мм, изготовленных из 13 слоев фанеры погодостойкой берёзы.

По степени пылевлагозащищённости модель EVH‑1152S имеет следующие модификации:

• EVCoat™ — стандартная версия, предназначенная для использования внутри помещения. Защитная сетка с поворачиваемым логотипом имеет гальваническое покрытие и окрашена порошковой краской.
• PI — всепогодная версия с покрытием EVCoat™. Защитная сетка выполнена из нержавеющей стали и окрашена порошковой краской. За сеткой находится многослойный водоотталкивающий материал, защищающий АС от проникновения влаги. Применяется в случаях косвенного воздействия погоды только в защищенных зонах (например, под навесом). В комплекте идет защитная крышка CDG для входной панели с двумя обжимными муфтами.
• FG — герметизированная PI версия со стекловолоконным покрытием для полной защиты от экстремальных погодных условий. Применяется в случаях прямого воздействия окружающей среды. В комплекте также идет защитная крышка CDG для входной панели с двумя обжимными муфтами.

Во всех версиях все наружные крепежные элементы изготовлены из нержавеющей стали.

Важно: В зависимости от углов раскрытия, системы могут иметь различные значения чувствительности и звукового давления.

Бóльшим давлением обладают системы с меньшим раскрытием. Поэтому, при проведении акустических расчётов, значения чувствительности и давления уточняйте в описании соответствующей модели EVH‑1152S‑XX. Имея одинаковые размеры, кабинеты серии EVH™ легко компонуются в вертикальный или горизонтальный кластер, в котором могут быть также включены акустические системы серии EVF™.

При необходимости расширения НЧ диапазона, кабинет EVH‑1152S отлично сочетается с сабвуферами серии EVF™.

• 2" компрессионный драйвер ND2B с титановым куполом.
• Поворачиваемый ВЧ рупор, изготовленный по технологии Constant Directivity™.
• 6 модификаций с углами раскрытия от 40° x 30° до 90° x 90°.
• 15" вуфер SMX 2151.
• Поворачиваемые СЧ волноводные контуры, согласующиеся с раскрывом ВЧ рупора.
• Контроль диаграммы направленности АС вплоть до 500 Гц.
• Плата переключения режимов Full‑range / Bi‑Amp на задней панели.
• Встроенный пассивный кроссовер 4 порядка (24 дБ на октаву) с цепями эквализации и ВЧ защиты.
• Двойная входная панель с 4-контактным разъёмом Phoenix/Euroblock с винтовым зажимом под провод сечением 5.2 мм2.
• Степень влагозащищенности версии EVCoat IP33.
• Степень влагозащищенности PI и FG версий IP55.
• Все модели доступны в чёрном и в белом исполнении.
• 28 точек подвеса М10.

Частотный диапазон ( 3 дБ)	60 - 15 000 Гц
Частотный диапазон ( 10 дБ)	50 - 16 000 Гц
Тип системы	Пассивная
Мощность RMS - Общая, Biamp (НЧ/ВЧ)	500, (400 / 40) Вт
Мощность пиковая - Общая, Biamp (НЧ/ВЧ)	2000, (1600 / 160) Вт
Чувствительность, 1Вт/1м	106 дБ
Максимальное звуковое давление	139 дБ
Импеданс	8 Ω
Угол раскрытия Г° x В°	90° x 40°
Динамики (НЧ/ВЧ)	15" (SMX 2151) / 2" (ND2B)
Габаритные размеры (В x Ш x Г), мм	769 x 767 x 680 мм
Масса (нетто)	66.1 кг
