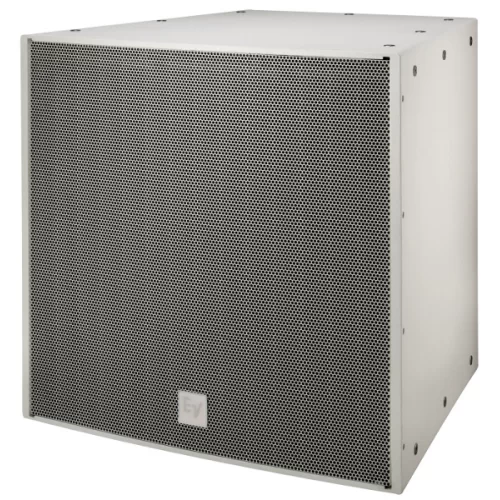

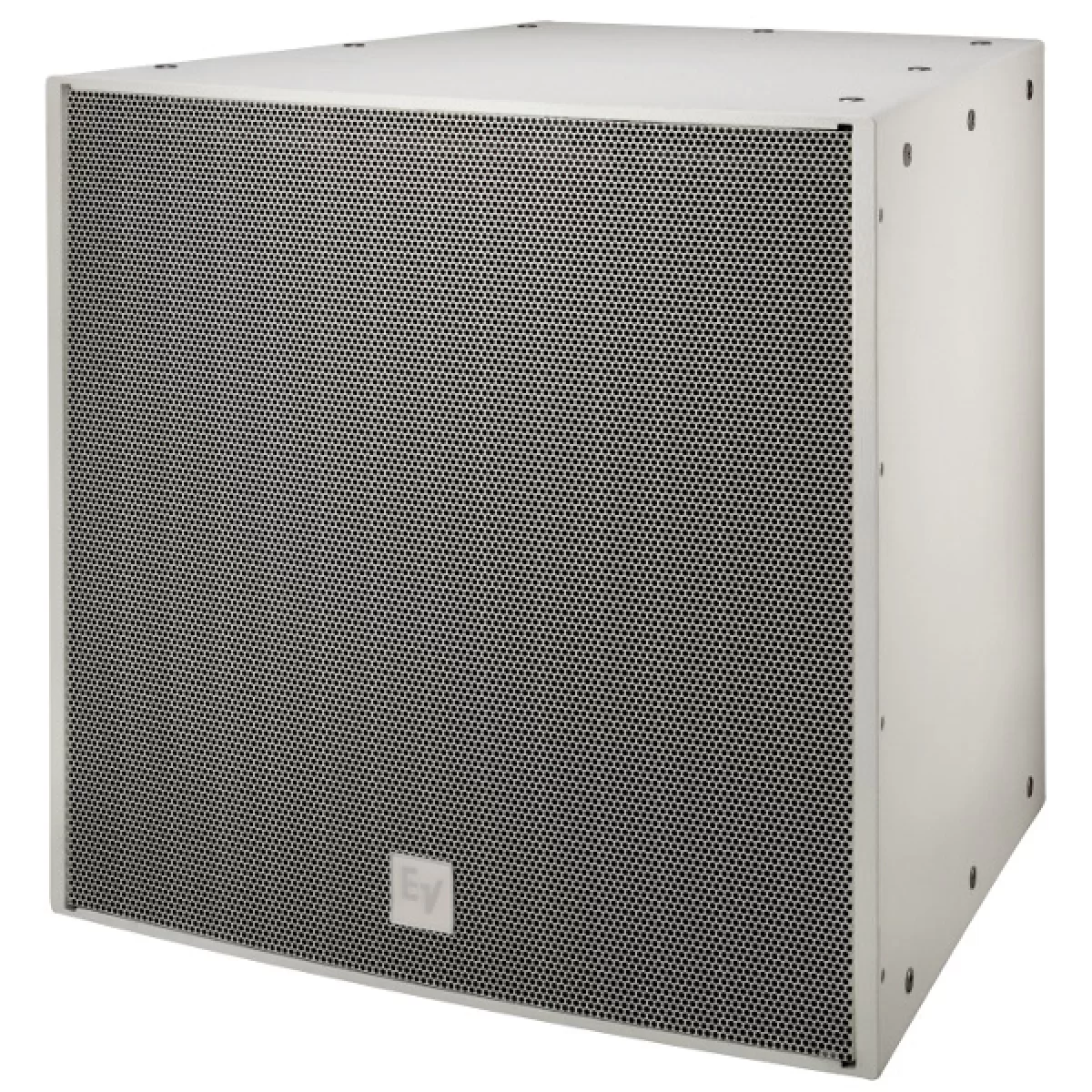

Electro-Voice EVH-1152D/94-FGW Пассивная АС, 1000 Вт., 15 дюймов

Система "D" имеет лучшие динамические характеристики, по сравнению с аналогичной системой "S", хотя их максимальные показатели мощности и звукового давления одинаковы. Это достигается применением 3-дюймового компрессионного драйвера DH7N, бóльшая мощность которого позволяет системе производить звук более высокой чёткости при таком же низком уровне искажений.

Характерной особенностью АС данной серии является то, что НЧ звено этой акустической системы нагружено на крупный СЧ волновод с площадью сечения 25 кв. дюймов. Оба рупора (ВЧ и НЧ) расположены на одной акустической оси. СЧ волновод согласует направленности ВЧ и НЧ составляющих сигнала и обеспечивает контроль общей диаграммы направленности всей АС вплоть до 500 Гц. Это даёт высокую разборчивость и прозрачность звучания.

СЧ волноводные контуры могут быть отсоединены с целью их поворота, чтобы обеспечить соответствие раскрытию поворачиваемого ВЧ рупора. НЧ динамик, нагруженный на рупор, является основой высокой чувствительности АС серии EVH™, которая на 6 дБ превосходит аналогичные системы с фронтальной нагрузкой. Эти конструктивные особенности позволяют направлять больше звука на зрителей и меньше звука на отражающие поверхности помещения.

С серии EVH™ являются исключительно эффективным выбором для озвучивания помещения любого размера с большим временем реверберации, превышающим 2.5 с. Система EVH‑1152D может использоваться как в Full‑range, так и в Bi‑Amp режимах. Выбор режима осуществляется посредством специальной платы переключения EVH‑EVF Switch Card, расположенной на задней панели.

Этот же интерфейс может быть использован в качестве точки доступа для подключения тестовой платы EVI‑AC (EV‑Innovation Access Card). Эта плата предназначена для тестирования НЧ, ВЧ динамиков и цепей защиты без необходимости разбирать корпус АС.

Наряду с режимом Bi‑Amp, система EVH‑1152D может превосходно работать и в режиме Full‑range благодаря встроенному кроссоверу 4 порядка (с крутизной 24 дБ на октаву) с цепями эквализации.

Кроссовер обеспечивает мягкие переходные процессы в вокальном диапазоне частот, линейность характеристик и защиту компонентов для долгой и надёжной эксплуатации. Использование встроенного кроссовера устраняет необходимость использовать устройство обработки сигнала и дополнительные каналы усилителя.

Важно : при использовании систем EVH‑1152D настоятельно рекомендуется использовать high‑pass фильтр с частотой среза 60 Гц.

Это позволит избежать выхода из строя НЧ динамиков при подаче сигнала высокого уровня в диапазоне частот, ниже рабочего.

В зависимости от углов раскрытия (Г° x В°) доступны 6 модификаций модели EVH‑1152D:

• EVH‑1152D/43 — 40° x 30°

EVH‑1152D/64 — 60° x 40°

• EVH‑1152D/66 — 60° x 60°
• EVH‑1152D/94 — 90° x 40°
• EVH‑1152D/96 — 90° x 60°
• EVH‑1152D/99 — 90° x 90°

Корпус имеет трапециевидную форму с толщиной стенок 18 мм, изготовленных из 13 слоев фанеры погодостойкой берёзы.

По степени пылевлагозащищённости модель EVH-1152D имеет следующие модификации:

• EVCoat™ — стандартная версия, предназначенная для использования внутри помещения. Защитная сетка с поворачиваемым логотипом имеет гальваническое покрытие и окрашена порошковой краской.
• PI — всепогодная версия с покрытием EVCoat™. Защитная сетка выполнена из нержавеющей стали и окрашена порошковой краской. За сеткой находится многослойный водоотталкивающий материал, защищающий АС от проникновения влаги. Применяется в случаях косвенного воздействия погоды только в защищенных зонах (например, под навесом). В комплекте идет защитная крышка CDG для входной панели с двумя обжимными муфтами.
• FG — герметизированная PI версия со стекловолоконным покрытием для полной защиты от экстремальных погодных условий. Применяется в случаях прямого воздействия окружающей среды. В комплекте также идет защитная крышка CDG для входной панели с двумя обжимными муфтами.

Во всех версиях все наружные крепежные элементы изготовлены из нержавеющей стали.

Важно: В зависимости от углов раскрытия, системы могут иметь различные значения чувствительности и звукового давления. Бóльшим давлением обладают системы с меньшим раскрытием. Поэтому, при проведении акустических расчётов, значения чувствительности и давления уточняйте в описании соответствующей модели EVH‑1152D‑XX. Имея одинаковые размеры, кабинеты серии EVH™ легко компонуются в вертикальный или горизонтальный кластер, в котором могут быть также включены акустические системы серии EVF™.

При необходимости расширения НЧ диапазона, кабинет EVH‑1152D отлично сочетается с сабвуферами серии EVF™.

• 3" компрессионный драйвер DH7N с титановым куполом.
• Поворачиваемый ВЧ рупор, изготовленный по технологии Constant Directivity™.
• 6 модификаций с углами раскрытия от 40° x 30° до 90° x 90°.
• 15" вуфер SMX 2151.
• Контроль диаграммы направленности АС вплоть до 500 Гц.
• Плата переключения режимов Full‑range / Bi‑Amp на задней панели.
• Встроенный пассивный кроссовер 4 порядка (24 дБ/октаву) с цепями эквализации и ВЧ защиты.
• Двойная входная панель с 4-контактным разъёмом Phoenix/Euroblock с винтовым зажимом под провод сечением 5.2 мм2.
• Степень влагозащищенности версии EVCoat IP33.
• Степень влагозащищенности PI и FG версий IP55.
• Все модели доступны в чёрном и в белом исполнении.
• 28 точек подвеса М10.

Частотный диапазон ( 3 дБ)	60 - 17 000 Гц
Частотный диапазон ( 10 дБ)	50 - 20 000 Гц
Тип системы	Пассивная
Мощность RMS - Общая, Biamp (НЧ/ВЧ)	500, (400 / 75) Вт
Мощность пиковая - Общая, Biamp (НЧ/ВЧ)	2000, (1600 / 300) Вт
Чувствительность, 1Вт/1м - Общая, Biamp (НЧ/ВЧ)	106, (107 / 114) дБ
Максимальное звуковое давление - Общее, Biamp (НЧ/ВЧ)	139, (139 / 139) дБ
Импеданс	8 Ω
Угол раскрытия Г° x В°	90° x 40°
Динамики (НЧ/ВЧ)	15" (SMX 2151) / 3" (DH7N)
Габаритные размеры (В x Ш x Г), мм	769 x 767 x 680 мм
Масса (нетто)	66.1 кг
