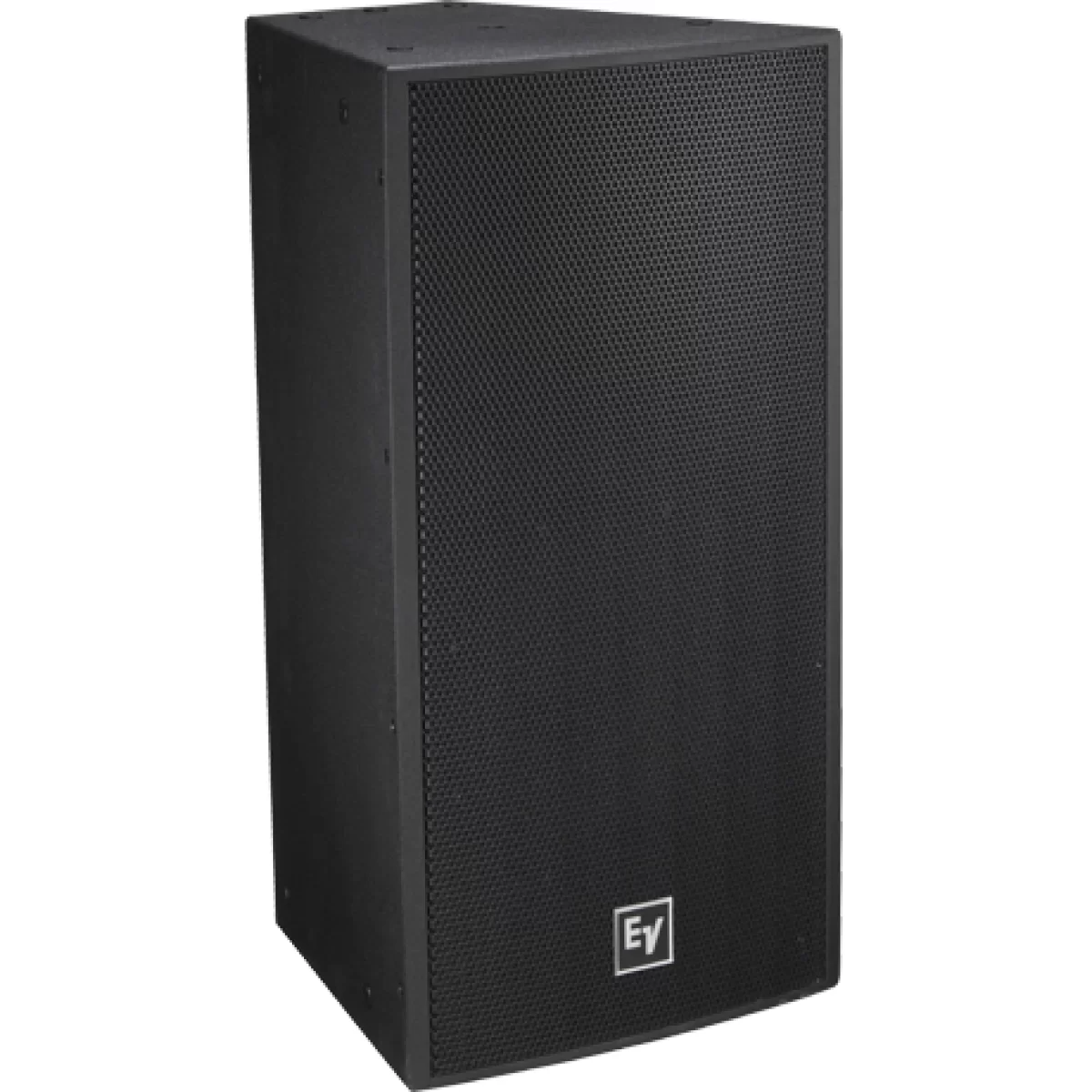

Electro-Voice EVF-1122S/66-BLK Пассивная АС, 1200 Вт., 12 дюймов

Драйвер ND2B оснащен 2" диафрагмой, покрытой оксидом титана. ND2B представляет собой мощный компрессионный ВЧ динамик среднего формата с неодимовым магнитом и выходным отверстием 1.4". Отличные акустические характеристики, специальная конструкция корпуса и большое количество точек крепления позволяют создавать вертикальные и горизонтальные кластеры, используя любую комбинацию АС серий EVH™ и EVF™.

Горизонтальные кластеры удобно формировать из любых АС серий EVH™ и EVF™, включая сабвуферы, благодаря тому, что все кабинеты имеют одинаковую высоту. Кабинеты серии с 7 различными углами раскрытия и широкий ряд НЧ кабинетов дают большую гибкость в проектировании систем озвучивания, в независимости от назначения и бюджета.

В зависимости от углов раскрытия (Г° x В°) доступны 6 модификаций модели EVF‑1122S:

• EVF‑1122S/64 — 60° x 40°
• EVF‑1122S/66 — 60° x 60°
• EVF‑1122S/94 — 90° x 40°
• EVF‑1122S/96 — 90° x 60°
• EVF‑1122S/99 — 90° x 90°
• EVF‑1122S/126 — 120° x 60°

Корпус имеет трапециевидную форму с толщиной стенок 18 мм, изготовленных из 13 слоев фанеры, изготовленной из берёзы. По степени пылевлагозащищённости модель EVF‑1122S имеет следующие модификации:

• EVCoat™ — стандартная версия, предназначенная для использования внутри помещения. Защитная сетка с поворачиваемым логотипом имеет гальваническое покрытие и окрашена порошковой краской.
• PI — всепогодная версия с покрытием EVCoat™. Защитная сетка выполнена из нержавеющей стали и окрашена порошковой краской. За сеткой находится многослойный водоотталкивающий материал, защищающий АС от проникновения влаги. Применяется в случаях косвенного воздействия погоды только в защищенных зонах (например, под навесом). В комплекте идет защитная крышка CDG для входной панели с двумя обжимными муфтами.
• FG (Fiber Glass) — герметизированная PI версия со стекловолоконным покрытием для полной защиты от экстремальных погодных условий. Применяется в случаях прямого воздействия окружающей среды. В комплекте также идет защитная крышка CDG для входной панели с двумя обжимными муфтами.

Просим обратить внимание на то, что модели FG не имеют окон фазоинвертора для лучшей защиты от попадания влаги внутрь корпуса. По этой причине модели FG имеют иные частотные характеристики, в отличие от моделей EVCoat™ и PI. Поэтому, при использовании в проектах моделей FG, уточняйте характеристики АС, необходимые для расчётов, в руководстве EVF‑1122S‑XX‑FG.

Во всех версиях все наружные крепежные элементы изготовлены из нержавеющей стали. Все модели EVF‑1122S доступны как в чёрном (B или BLK), так и в белом (W или WHT) исполнении. Широкополосные кабинеты EVF‑1122S могут использоваться как в Full‑range, так и в Bi‑Amp режимах. Переключение осуществляется посредством специальной платы переключения EVH‑EVF Switch Card, расположенной на задней панели.

Этот же интерфейс может быть использован в качестве точки доступа для подключения тестовой платы EVI‑AC (EV‑Innovation Access Card). Эта плата предназначена для тестирования НЧ, ВЧ динамиков и цепей защиты без необходимости разбирать корпус АС. Работа в режиме Full‑range обеспечивается встроенным кроссовером 4 порядка с цепями эквализации и ВЧ защиты. Кроссовер устраняет необходимость использовать внешнее устройство обработки сигнала и дополнительные каналы усилителя. Кроссовер, спроектированный с применением новейших технологий, обеспечивает превосходное звучание в пассивном режиме и делает данную систему доступной для бюджетных инсталляций.

Важно: при использовании систем EVF‑1122S настоятельно рекомендуется использовать high-pass фильтр с частотой среза 65 Гц. Этот фильтр позволит избежать выхода из строя НЧ динамиков при подаче сигнала высокого уровня в диапазоне частот, ниже рабочего.

При создании бюджетной системы озвучивания для обеспечения дополнительного «низа» можно воспользоваться НЧ кабинетом EVF‑1121S или EVF‑1151S, поскольку они имеют встроенный low‑pass фильтр, отсекающий сигнал с частотами, выше 100 Гц. Это позволяет обойтись без кроссовера и использовать для данных систем всего 1 канал усилителя. К НЧ системе (EVF‑1121S или EVF‑1151S) можно параллельно подключать до 2 широкополосных кабинетов. Для такой конфигурации необходимо использовать усилитель, способный работать при минимальном сопротивлении нагрузки в 2.1 Ω. Такая упрощенная и экономичная конфигурация подходит для инсталляций, требующих умеренного или умеренно высокого звука, и не предназначена для громких приложений. В отсутствии рекомендованного high-pass фильтра широкополосные системы не будут иметь надлежащей защиты в инфразвуковом диапазоне.

• 2" компрессионный драйвер ND2B с титановым куполом.
• Поворачиваемый ВЧ рупор, изготовленный по технологии Constant Directivity™.
• 12" вуфер SMX2121.
• Встроенный пассивный кроссовер 4 порядка (24 дБ/октаву) с цепями эквализации и ВЧ защиты.
• Плата переключения режимов Full‑range / Bi‑Amp на задней панели.
• Двойная входная панель с 4-контактным разъёмом Phoenix/Euroblock с винтовым зажимом под провод сечением 5.2 мм2.
• Степень влагозащищенности версии EVCoat IP44.
• Степень влагозащищенности PI и FG версий IP55.
• Все модели доступны как в чёрном, так и в белом исполнении.
• 22 точки подвеса М10.

Частотный диапазон ( 3 дБ)	58 - 16 000 Гц
Частотный диапазон ( 10 дБ)	49 - 19 000 Гц
Тип системы	Пассивная
Мощность RMS - Общая, Biamp (НЧ/ВЧ)	500, (400 / 40) Вт
Мощность пиковая - Общая, Biamp (НЧ/ВЧ)	2000, (1600 / 160) Вт
Чувствительность, 1Вт/1м	98 дБ
Максимальное звуковое давление	131 дБ
Импеданс	8 Ω
Углы раскрытия Г° x В°	60° x 60°
Динамики (НЧ/ВЧ)	12" (SMX2121) / 2" (ND2B)
Габаритные размеры (В x Ш x Г), мм	769 x 406 x 413 мм
Масса (нетто)	28.6 кг
