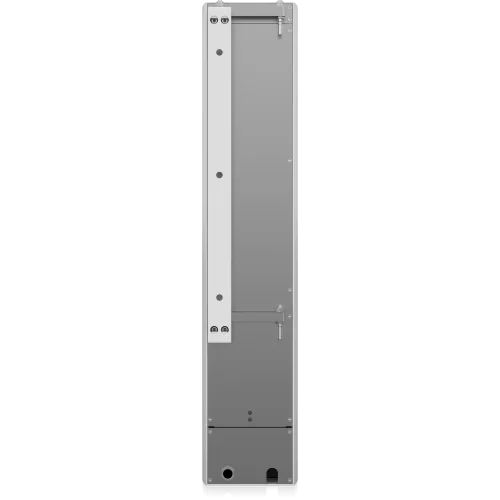

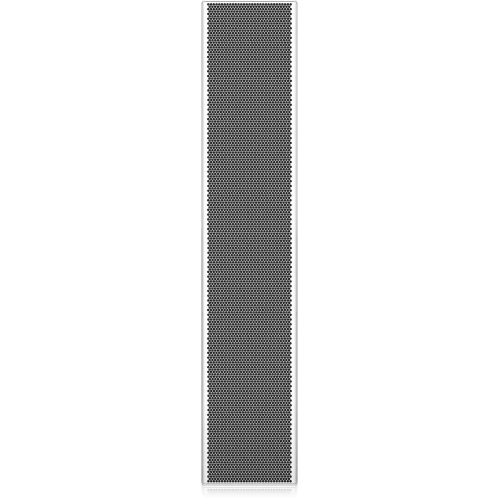

Tannoy Q-Flex 8 Активная звуковая колонна, 800 Вт., 8x4"

Tannoy Q-Flex 8 - Активная модульная акустическая система.

Акустические системы Tannoy QFLEX представляют собой активные звуковые колонны с электронным формированием звукового луча. Их основное назначение – озвучивание больших помещений со сложной акустикой и с повышенными требования к разборчивости звука. Это объекты инфраструктуры, такие как вокзалы и аэропорты, большие торговые центры. За счёт компактных размеров, модели QFLEX могут применяться в помещениях со специальными требованиями к оформлению интерьера, такие как памятники архитектуры, исторические концертные залы или храмы.

Конструктивно модели QFLEX представляют собой вертикальный линейный массив с количеством динамиков от 8 до 64, при этом каждый динамик работает от отдельного усилителя с мощностью 100 Вт. Колонна имеет встроенный блок DSP, который распределяет задержки между динамиками и формирует диаграмму раскрытия в вертикальной плоскости, в соответствии с требуемой зоной покрытия. При этом звуковая энергия в направлении потолка оказывается минимальна, что уменьшает количество отражений и реверберацию, увеличивая тем самым ясность музыкального материала и разборчивость речи. Отдельно стоит упомянуть возможность блока DSP формировать два узконаправленных луча от одной колонны, например для озвучения зала и балкона.

Для программирования колонки предлагается специальная программа BEAMENGINE, которая позволяет визуализировать звуковое давление и форму звукового луча. Сформированную для звуковой колонны настройку можно сохранить в управляющий файл.

Акустические системы QFLEX имеют аналоговый и цифровой AES/EBU вход со сквозными выходами, а также вход сетевого управления VNET. Программа управления позволяет обращаться к любой колонне находящейся в сети, производить мониторинг её состояния, управлять основными блоками и параметрами DSP, такими как громкость, задержка, 8-и полосная параметрическая эквализация. Также через программу управления в колонку загружаются управляющие файлы, формирующие луч. Так как для фокусировки звукового луча требуется регулировка задержек с микросекундной точностью, аналоговый или цифровой входящий сигнал ресемплируется до 96 кГц.

Колонны QFLEX собираются из отдельных элементов, один из которых является основным Master, а остальные дополнительными Slave. Основные входы расположены на Master-элементе. Вспомогательные подключаются к нему и друг к другу через дополнительные Link-разъёмы: цифровой (управление + AES3) и силовой питания.

Каждая модель QFLEX выпускается в двух версиях: в обычной и во влагозащищённой по стандарту IP54, которая не имеет вентиляционных отверстий на задней панели и оснащена герметичными вводами. Так же выпускается модели QFLEX LS-WP (life Safety) с европейским сертификатом безопасности для систем экстренного оповещения. Корпус акустических систем QFLEX допускает покраску под цвет интерьера, что делает колонны незаметными на фоне архитектурных деталей или элементов декора.

Характеристики:

• Активная акустическая колонна с электронным формированием звукового луча
• Два аналоговых балансных входных и сквозных выходных разъёма A и B
• Цифровой вход и сквозной выход AES3 в составе интерфейса VNET2
• Входной и сквозной разъёмы RJ45 интерфейса VNET2 для мониторинга, управления и передачи AES3 сигнала.
• Модульная конструкция в составе элементов: 1x QFlex 8m-1 + 1x Bracket Qfl ex-WP
• Внутренняя частота оцифровка сигнала и передискретизация AES3 сигнала в 96 кГц для последующей DSP обработки.

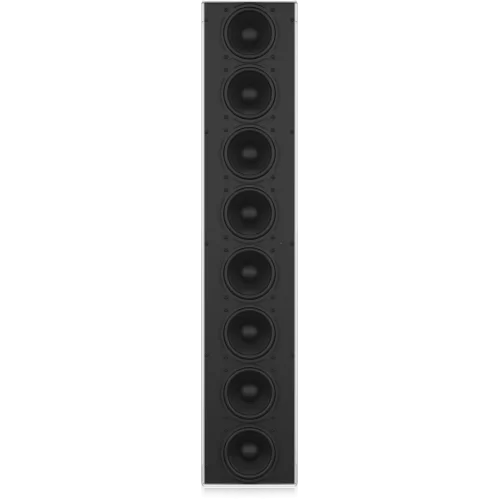

• Общее количество динамиков: НЧ 4” х 8
• 8 усилителей класса D мощностью 100 Вт, общая мощность 800 Вт
• Диаграмма раскрытия в горизонтальной плоскости 120°
• Диаграмма раскрытия в вертикальной плоскости, формируемая электронным способом, в пределах +/- 70°
• Нижнаяя частота контроля луча – 700 Гц
• Равномерное распределение звукового давления регулируемое электронным способом.
• Частотный диапазон 100 Гц – 4 кГц
• Качественное покрытие звуковым полем площадки длиной до 20 метров
• Максимальный уровень SPL на расстоянии 30 метров – 92 дБ

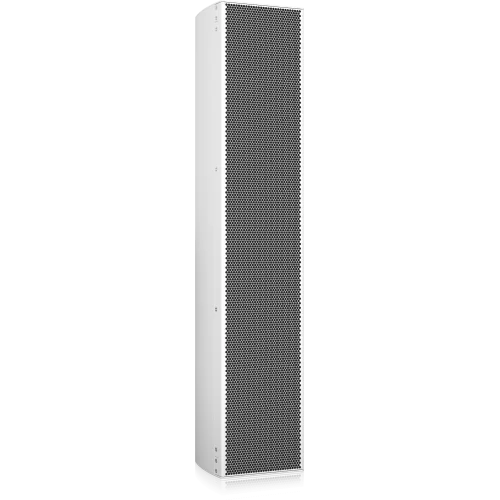

• Металлический корпус из алюминия, окрашенный в белый цвет. Допускается перекраска в цвет помещения.
• Встроенное реле (ток коммутации 0,5А, постоянное напряжение до 50В), срабатывающее при ошибке в работе колонны (нормально замкнутый и нормально разомкнутый контакт). Предназначено для управления любыми внешними цепями в случае поломки.
• Контакты внешнего управления, для переключения двух предустановленных настроек колонны. Могут использоваться в системе пожарного оповещения или в залах с трансформируемым пространством.
• Размеры 840 x 172 x 150 мм
• Вес 15,25 кг
