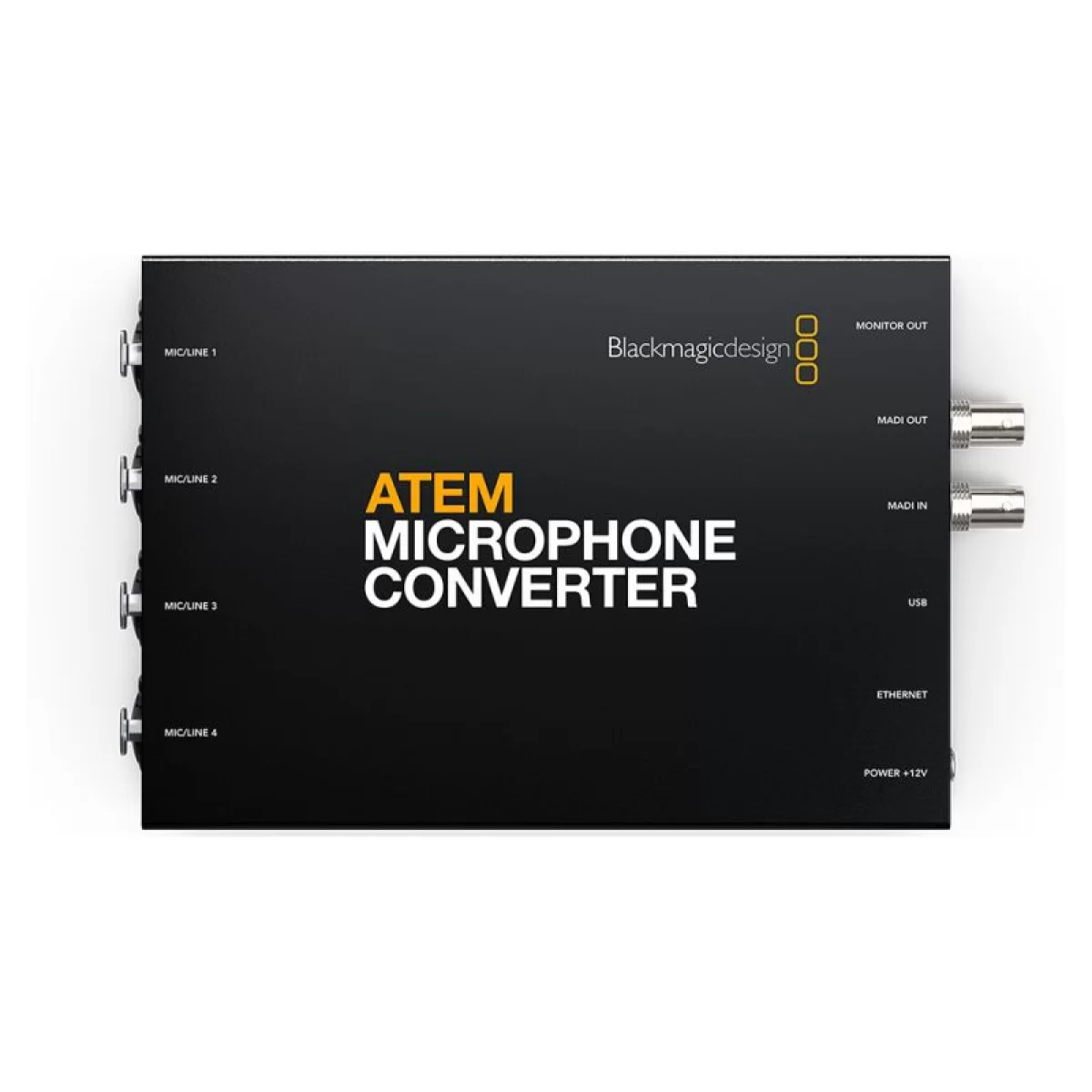

Blackmagic ATEM Microphone Converter Видеоконвертер

Blackmagic ATEM Microphone Converter - Видеоконвертер

Теперь на видеомикшере ATEM можно увеличить количество Madi-интерфейсов, что позволяет добавлять микрофоны или внешние аудиомикшеры. Для этого достаточно подключить ATEM Microphone Converter к порту MADI видеомикшера ATEM Television Studio, то есть не нужно выполнять сложные настройки, а для работы с большим количеством источников дополнительные устройства также можно подсоединять друг к другу последовательно. Конвертер имеет четыре входа аналогового звука с фантомным питанием 48 В и выбором микрофонного или линейного сигнала и обеспечивает сверхнизкие порог шума и уровень искажений. Для дополнительного расширения динамического диапазона предусмотрено восемь аналого-цифровых преобразователей для каждого входа. Кроме того, есть выход HDMI для мониторинга звука на диаграмме с движущимися звуковыми волнами.

Аудиоинтерфейс MADI соответствует стандарту AUS 10 общества аудио инженеров (AES), определяющему формат многоканального цифрового звука. На выходе MADI четыре аналоговых сигнала преобразуются в Madi-каналы 1, 2, 3 и 4. ATEM Microphone Converter также имеет вход MADI для подключения дополнительных конвертеров, что позволяет работать с большим количеством аудиопотоков. То есть, если два конвертера соединить между собой, то четыре канала первого устройства добавляются к четырем каналам второго.

Каждый входной аналоговый сигнал имеет низкий уровень шума, фиксированное усиление для обеспечения широкого динамического диапазона звука (A / D-конвертер), что устраняет необходимость использования аналогового предусилителя микрофона, так как не возникает аудио искажений. ATEM Microphone Converter имеет революционную новую конструкцию, в частности предусмотрено по восемь A/D-конвертеров для каждого входа, объединенных в одну систему. Это увеличивает динамический диапазон каждого канала до 131 дБ (А). Кроме того, коэффициент искажений составляет всего 0,002%.

Характеристики:

• Аналоговые аудиовходы: 4 комбинированных 3-контактных разъема XLR и порта TRS 1/4 дюйма с переключением между линейным сигналом +24 дБ и микрофоном с фантомным питанием +48 В
• Входы MADI: 1 BNC-разъем с поддержкой 64-канального цифрового звука по протоколу MADI
• HDMI-видеовыход: 1 выход для мониторинга
• Подключение к компьютеру: 1 порт USB-C с фиксатором
• Ethernet: поддержка 10/100/1000 BASE-T
• Форматы HD: 1080p24, 1080p25, 1080p30, 1080p48, 1080p50, 1080p60
• Мониторинг через HDMI: отображаются имя конвертера, 4, 8, 12 или 16 аудиоканалов с 60-секундным волновым графиком, имена отдельных каналов, VU-индикаторы, уровень микрофонного или линейного сигнала и состояние фантомного питания
• A/D-конвертеры на входе: 8
• Цифровое предусиление: 32 бит
• Динамический диапазон: 131 дБ (A)
• Порог шума: –129 дБВ
• Коэффициент гармонических искажений: 0,002 %
• Выходная разрядность: 24 бит
• Выходная частота дискретизации: 48 кГц
• Интерфейс MADI: AES10-2020
• Программная панель: обновление ПО для Mac и Windows через порт USB или Ethernet
