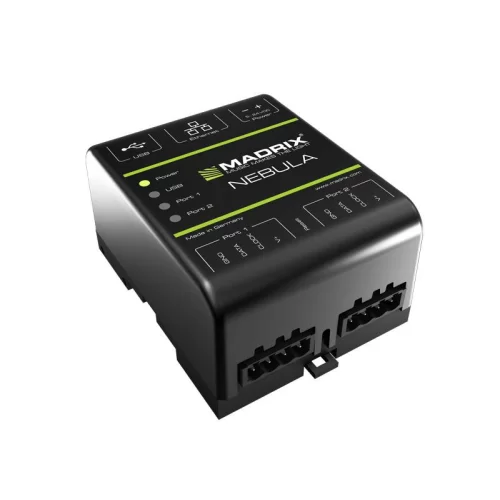

Madrix Nebula Конвертор сигнала Ethernet в SPI - Art-Net node

Madrix Nebula – Это простой и надежный конвертер сигналов управления протокола Art-Net в сигналы SPI.

Контроллер светодиодной пиксельной ленты NEBULA от MADRIX позволяет управлять широким спектром LED-лент. Этот драйвер LED-пиксельной ленты — надежный выбор для подключения питания и данных и интеграции устройства в самые сложные инсталляции. Обеспечивая до 12 юниверсов выхода, NEBULA гарантирует, что ни один из 2048 отдельных RGB-пикселей не отстает, обеспечивая отзывчивую подачу высококачественных сигналов на каждый отдельный светодиод. Устройство предлагает варианты управления, включая Art-Net, sACN и USB, что дает гибкость проектам. Возможности монтажа на DIN-рейку или стену, режим синхронизации и поддержка последовательного соединения делают NEBULA универсальным устройством управления LED-пикселями. MADRIX включает набор подключаемых винтовых клемм, USB-кабель и два кронштейна для настенного монтажа.

SPI-конвертер и прямое подключение

Продвинутый SPI-декодер NEBULA принимает управляющие данные по сети Ethernet или USB. Пользователи могут напрямую подключаться к широкому спектру поддерживаемых светодиодов через две 4-контактные винтовые клеммы. Доступна частота сигнала до 24 МГц.

Art-Net, Streaming ACN и USB

Универсальные варианты управления включают Art-Net, sACN (streaming ACN) или USB. Сетевые данные напрямую преобразуются в SPI без необходимости дополнительного интерфейса. Пользователи могут распределять данные с любого совместимого программного или аппаратного контроллера или просто подключаться к программному обеспечению MADRIX 5 через USB.

Режим синхронизации и поддержка последовательного соединения

MADRIX 5 и аппаратное обеспечение MADRIX позволяют полностью синхронизировать данные Art-Net для всех портов и между устройствами для оптимальной визуальной синхронизации без прерываний. Кроме того, два порта Ethernet позволяют объединять несколько устройств в цепочку для крупных проектов.

Подача питания

Питание подается через USB или 5–24 В через 2-контактную винтовую клемму.

• 5 В USB
• 2-контактная подключаемая винтовая клемма, максимум 12 А
• Порт один или два питаются от светодиодов, максимальная нагрузка 6 А на порт

Гибкие варианты монтажа

Непроводящий корпус NEBULA разработан для 35-мм DIN-реек, что делает монтаж быстрым, простым и безопасным. Устройство также можно крепить на стену с помощью входящих в комплект кронштейнов.

Особенности:

• Девять светодиодных индикаторов удобно отображают состояние устройства
• Конфигурация проста и быстра
• Встроенная страница веб-конфигурации обеспечивает легкий доступ к настройкам устройства
• Поддерживаются обновления прошивки
• Степень защиты IP20
• Сертификаты CE, EAC, FCC и RoHS
• Сделано в Германии

Характеристики:

• Входы/выходы: 1x USB-B, 2x RJ45 10/100 Ethernet, 1x Terminal 2-Pin Power Input, 2x Terminal 4-Pin Power Output
• Каналы: 6144
• Диммирование: опционально
• Источник питания: AC-адаптер, питание через USB
• Потребляемая мощность: 1.5 Вт
• Входное питание: 5–24 В DC
• Протоколы: ArtNet, sACN
• Условия эксплуатации: -10…70 °C при влажности 5–80%
• Условия хранения: -20…85 °C при влажности 5–80%
• Сертификаты: CE, EAC, FCC, RoHS
• Защита от окружающей среды: пылезащита (IP20)
• Монтаж в стойку: да
• Размеры: 90.0 x 70.0 x 46.0 мм
• Вес: 110 г
