Имлайт NETLINE-4 (new) Преобразователь DMX-сигнала, sACN, ArtNet, DMX512, RDMNet, RDM

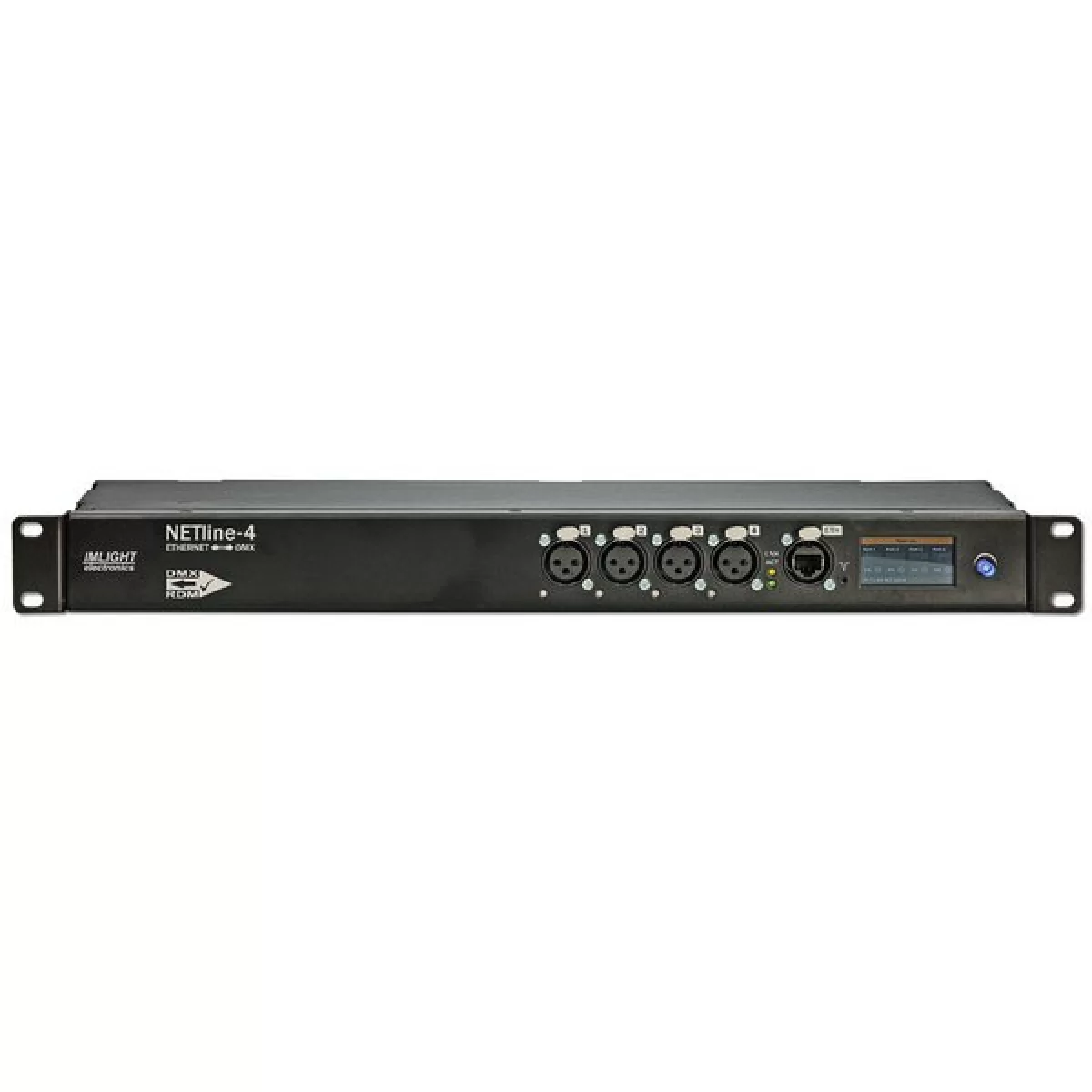

Имлайт NETLINE-4 (new) - Преобразователь DMX-сигнала

Преобразователь сигнала двунаправленный, протоколы: ArtNet, sACN, DMX512, RDM, RDMNet ready; гибкая маршрутизация сигналов, настройка приоритетов управления, резервирование сигнала DMX (функция FALLBACK); 4 DMX-порта, разъемы XLR 3pin, 1 Ethernet-порт, разъем EtherCON, полноцветный IPS дисплей, энкодер управления, исполнение корпуса рэковое 1U.

В преобразователе сигнала NETLINE предусмотрено два режима работы: Simple (Простой) и Advanced (Расширенный).

Режим работы Simple (Простой) — базовый функционал:

• двунаправленное преобразование сигналов;
• возможность резервирования DMX-линии (функция FALLBACK).

Режим работы Advanced (Расширенный) — гибкая маршрутизация сигналов:

• двунаправленное преобразование сигналов;
• возможность резервирования DMX-линии (функция FALLBACK);
• 8 сценариев маршрутизации сигнала;
• 6 типов коммутации сигнала;
• возможность маршрутизации только сетевых сигналов без передачи с/на физические DMX-порты;
• возможность маршрутизации сигналов между сценариями (источник входа INTERNAL);
• возможность задать IP-адрес управляющего устройства для источников входа для исключения вмешательства в сигнал управления со сторонних устройств;
• возможность задать приоритет потока для протокола sACN для источников выхода;
• возможность задать IP-адрес Unicast для протокола ArtNet для источников выхода.

Особенности

• преобразование сетевых сигналов sACN/ArtNet в DMX512 и обратно;
• поддержка протокола обратной связи RDM;
• протокол обратной связи RDMNet ready;
• восемь сценариев маршрутизации сигнала;
• до четырех источников входа и четыре источника выхода для каждого сценария;
• режим выхода «Сплиттер» — возможность передать сигнал на любое количество DMX-портов в одном сценарии;
• функция FALLBACK — физическое резервирование DMX-линии;
• тип коммутации FORWARD — прямое преобразование сигнала;
• тип коммутации BACKUP — резервирование источника входа;
• тип коммутации HTP — слияние сигналов по наивысшему значению;
• тип коммутации LTP CH — слияние сигналов по последнему значению по каналам;
• тип коммутации LTP LINE — слияние сигналов по последнему значению по потоку;
• тип коммутации SWITCH — дистанционный выбор источника входа оператором;
• источник входа INTERNAL — маршрутизация сигналов между сценариями;
• четыре оптоизолированных входа/выхода DMX512;
• подключение сигнала DMX — разъемы XLR 3pin «мама»;
• подключение сигнала Ethernet — разъем EtherCON;
• поддержка протоколов ARTNET-II / III / IV, sACN, DMX512-A, RDM, RDMnet ready;
• гальваническая развязка выходов 3000В;
• настройка пользователем частоты обновления сигнала 10–40 Гц;
• отображение информации о настройках и состоянии блока на полноцветном IPS дисплее;
• энкодер с функцией нажатия для переключения информации на дисплее;
• питание 110–230В ±10%;
• подключение питания разъем PowerCON, в комплекте шнур питания с разъемом и вилкой длиной 1,5 м;
• рэковое исполнение корпуса 1U;
• настройка функций через Web-интерфейс.
