Meyer Sound MDM-5000 Модуль силового и сигнального распределения для систем громкоговорителей

Meyer Sound MDM-5000 - Модуль распределения для объединения и маршрутизации питания переменного тока, балансного аудио и RMS-подключения к акустическим системам Meyer Sound

MDM-5000 — трехфазный модуль распределения питания и аудиосигнала, предназначенный для удобной и гибкой коммутации до шести каналов аудио, электропитания и системы мониторинга RMS™ для акустических систем Meyer Sound.

Модуль оптимизирован для работы с линейными массивами семейства LEO® и является частью комплексного решения, позволяющего значительно ускорить монтаж, сократить количество кабельных линий и унифицировать подключение профессиональных звуковых систем.

MDM-5000 поддерживает несколько вариантов распределения питания и аудиосигнала. На передней панели расположены стандартные разъемы для подключения многоканальных кабелей питания и аудио, а на задней панели предусмотрены отдельные разъемы для аудиосигнала, системы мониторинга RMS™ и электропитания, обеспечивающие удобную интеграцию в профессиональные инсталляции и концертные комплексы.

Особенности:

• Обеспечивает маршрутизацию шести каналов питания переменного тока, балансного аудио и RMS для активных громкоговорителей и сценических мониторов Meyer Sound
• Упрощает настройку с помощью комплектов кабелей для аудио, питания и RMS для систем, включающих LEO-M, LYON, LEOPARD, 1100-LFC, 900-LFC, ULTRA Series и множество дополнительных конфигураций заполнения
• Поддерживает стандартные разъемы LK-37 и Socapex (многоконтактные), XLR 3-контактные (балансное аудио) и XLR 5-контактные (балансное аудио и RMS)
• Позволяет подключать несколько устройств MDM-5000 по цепочке к одной сети RMS для мониторинга производительности системы

Характеристики:

• Тип: высокомощный распределительный модуль
• Назначение: маршрутизация до 6 каналов питания переменного тока, балансного аудио и RMS для активных громкоговорителей Meyer Sound
• Установка: 3U (19")
• Габариты (Ш x В x Г): 483 x 134 x 388 мм
• Отделка: черная матовая текстурная

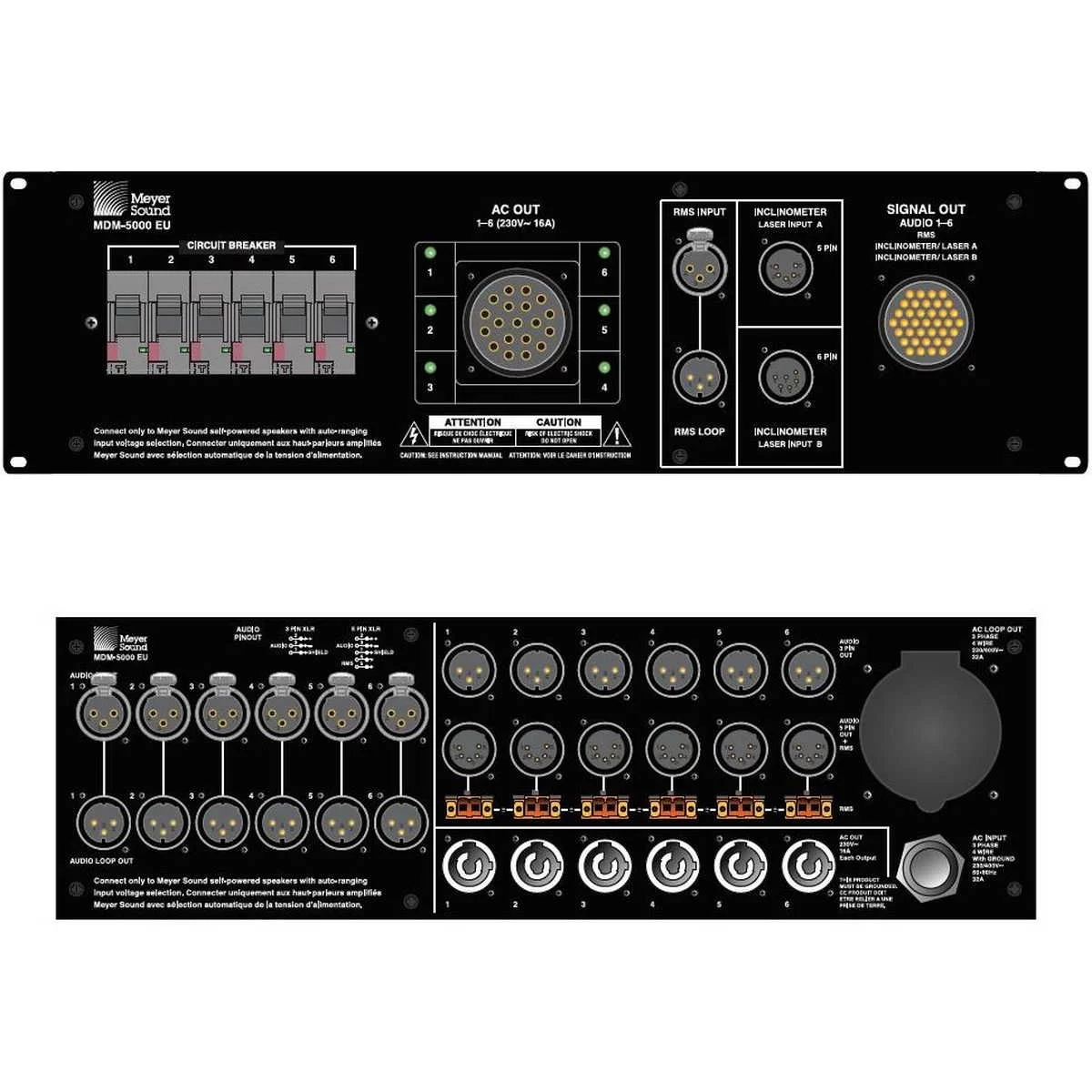

• Передняя панель:
• XLR 3-pin (M/F) для сквозного подключения RMS
• XLR 5-pin (M) для лазерного инклинометра Recline
• XLR 6-pin (M) для лазерного инклинометра ProSight
• LK37 37-pin (M) — 6 каналов балансного аудио, RMS и инклинометров
• Socapex 19-pin (F) — 6 выходов питания
• 6 автоматических выключателей (США: 20 А, ЕС: 16 А)
• 6 светодиодов индикации напряжения на каждом выходе
• Задняя панель:
• 6 x XLR 3-pin (F) — входы балансного аудио
• 6 x XLR 3-pin (M) — loop выходы аудио
• 6 x XLR 3-pin (M) — выходы балансного аудио
• 6 x XLR 5-pin (M) — выходы балансного аудио + RMS
• 6 x FT-10 — разъемы сети RMS
• 6 x powerCON 20 (F) — выходы питания
• Вход питания: США — 2 x L21-30 (M), ЕС — 1 x CEE 32A (M) с loop выходом
• Питание:
• Тип: 3-фазный Wye
• США: 100–130 В на фазу, 50–60 Гц (нейтраль не используется)
• ЕС: 220–240 В на фазу, 50–60 Гц
• Выходное напряжение: США — 208 В (межфазное), ЕС — 230 В (фаза-нейтраль)
• Максимальный длительный ток: США — 16 А на цепь, 24 А на фазу; ЕС — 16 А на цепь, 32 А на фазу
