Procab PCX160 Коаксиальный видеокабель RG6/U, 75 Ом для HD/SD/3G-SDI
560₽
Наличие и цену товара уточняйте у менеджера
Минимальное количество заказа этого товара 50
Код товара:
28792Производитель:
Procab
Весь представленный на сайте товар изготовлен заявленной компанией-производителем и поставляется в Россию официальным дистрибьютором а значит обеспечен гарантийным обслуживанием от авторизованного сервисного центра.

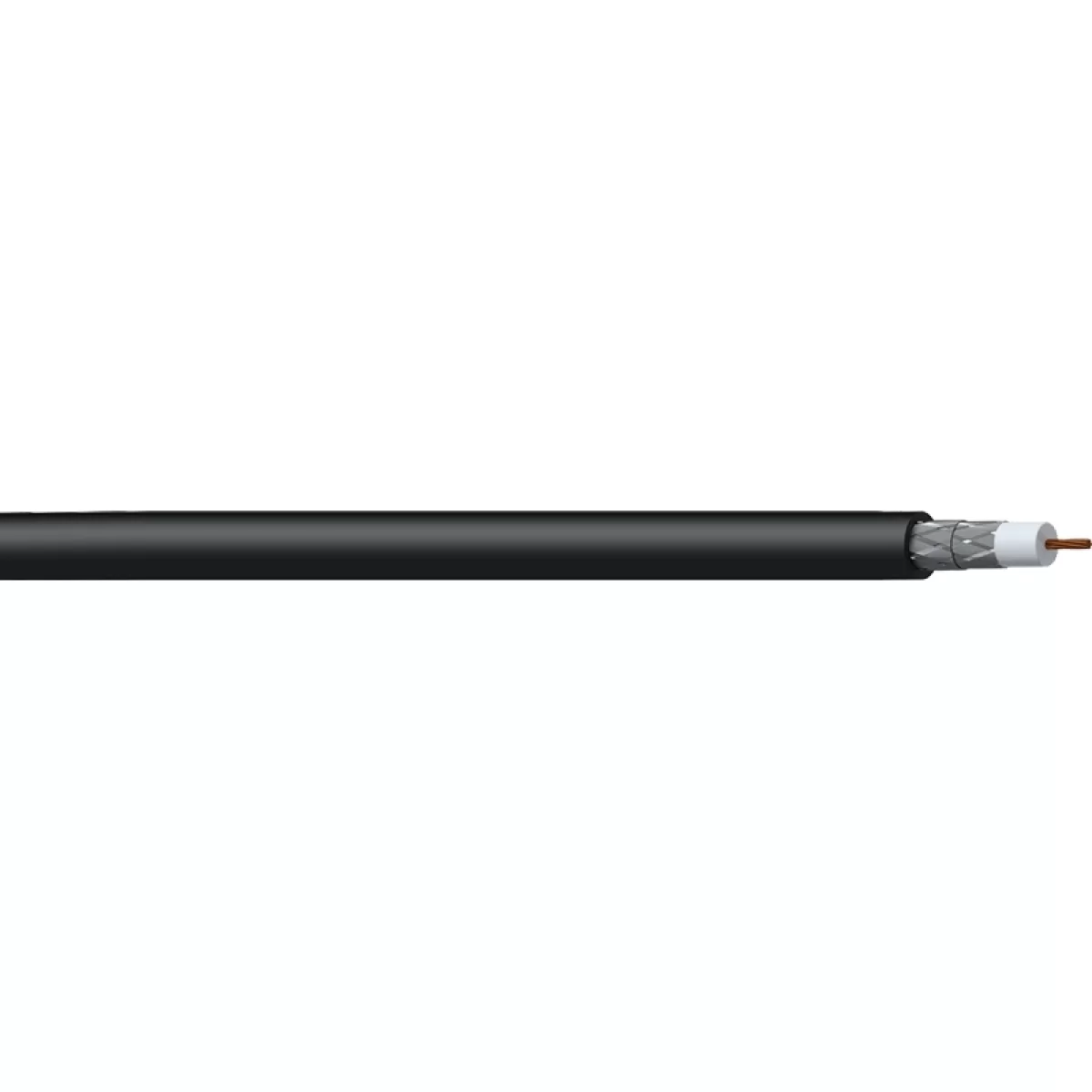

Procab PCX160 – Коаксиальный кабель сверхвысокого разрешения RG-6/U (AWG 19) с волновым сопротивлением 75 Ом и двойным плетеным экраном.
Может использоваться для передачи данных, в мобильных инсталляциях, высокочастотной и компьютерной технике. Очень гибкая внешняя оболочка HighFlex™ диаметром 7 мм. Цвет черный.
- Коаксиальный кабель класса RG-6/U для передачи цифровых видеосигналов HD-SDI и 3G-SDI в нестационарных приложениях
- Оболочка HighFlex™ из ПВХ в сочетании с материалами высокого качества других конструкционных элементов гарантируют продолжительный срок службы и достоверную передачу сигнала при любых условиях работы
- Внутренний проводник калибра 19 AWG свит из семи медных проволок высокой очистки
- Изоляция из вспененного полиэтилена
- Двойной плетеный экран из двух независимых слоев дает экранирование 95 %. Отлично защищает передаваемый сигнал от влияния внешних наводок
- Кабели в сборе с разъемами BNC, изготовленные из PCX160: Procab PRV158
Характеристики затухания
Номинальные значения, максимальное затухание = номинальное значение × 1,5
| Частота, МГц | 1 | 3,6 | 5 | 10 | 25 | 100 | 180 | 270 | 360 | 540 | 720 | 1000 | 1500 | 3000 | 4500 |
| Затухание, дБ/100 м | 0,787 | 1,476 | 1,772 | 2,362 | 3,872 | 7,874 | 10,827 | 13,124 | 15,421 | 19,358 | 22,639 | 26,904 | 34,122 | 51,184 | 64,964 |
Возвратные потери (минимально)
| Частота, МГц | 5...1600 | 1600...4500 |
| Возвратные потери, дБ/100 м | 18 | 15 |
Расстояние передачи сигнала
| Скорость потока | 270 Мбит/с | 360 Мбит/с | 1,5 Гбит/с | 3 Гбит/с |
| Стандарт SDI | SMPTE 259M SD-SDI | SMPTE 259M широкоэкранный SD-SDI | SMPTE 292M HD-SDI | SMPTE 424M 3G-SDI |
| Примеры видеоформатов | 480i | 576i | 720p / 1080i | 1080p |
| Рекомендуемая длина PCX160 | 325 м | 279 м | 85 м | 58 м |
Характеристики
| Категория кабеля | коаксиальный кабель RG-6/U 75 Ом |
| Число проводников | 1 |
| Внутренний проводник | 7 x 0,36 мм |
| Материал проводника | медь |
| Сечение проводника | 0,71 мм² |
| AWG проводника | 19 |
| Материал изоляции | полиэтилен вспененный (Foamed PE) |
| Диаметр изоляции | 4,8 мм |
| Цвет изоляции | белый |
| Экран общий | двойной плетеный медный луженый; 16 x 9 x 0,12 мм |
| Плотность экрана | > 95 % |
| Материал внешней оболочки | ПВХ сверхгибкий (HighFlex™ PVC) |
| Диаметр внешней оболочки | 7,3 мм |
| Цвет внешней оболочки | черный |
| Электротехнические параметры | |
| Сопротивление проводника на 1 км | 27,4 Ом макс. |
| Емкость жила / экран на 1 м | 53 пФ |
| Волновое сопротивление | 75 Ом |
| Сопротивление экрана на 1 км | 9 Ом |
| Скорость распространения сигнала (VOP) | 0,81 |
| Электрическая прочность | 0,5 кВ пост. (1 мин) |
| Эксплуатационные характеристики | |
| Диапазон рабочих температур | −20…+80 °C (стационарная инсталляция) −15…+60 °C (нестационарная инсталляция) |
| Минимальный радиус изгиба | стационарная инсталляция: 8 x внешних диаметров кабеля нестационарная инсталляция: 10 x внешних диаметров кабеля |
Характеристики
Количество проводников
1
Диаметр проводника, мм
0,7
