Procab CCX160 Коаксиальный кабель RG-6/U с одножильным центральным проводником
478₽
Код товара:
28751Производитель:
Procab
Весь представленный на сайте товар изготовлен заявленной компанией-производителем и поставляется в Россию официальным дистрибьютором а значит обеспечен гарантийным обслуживанием от авторизованного сервисного центра.

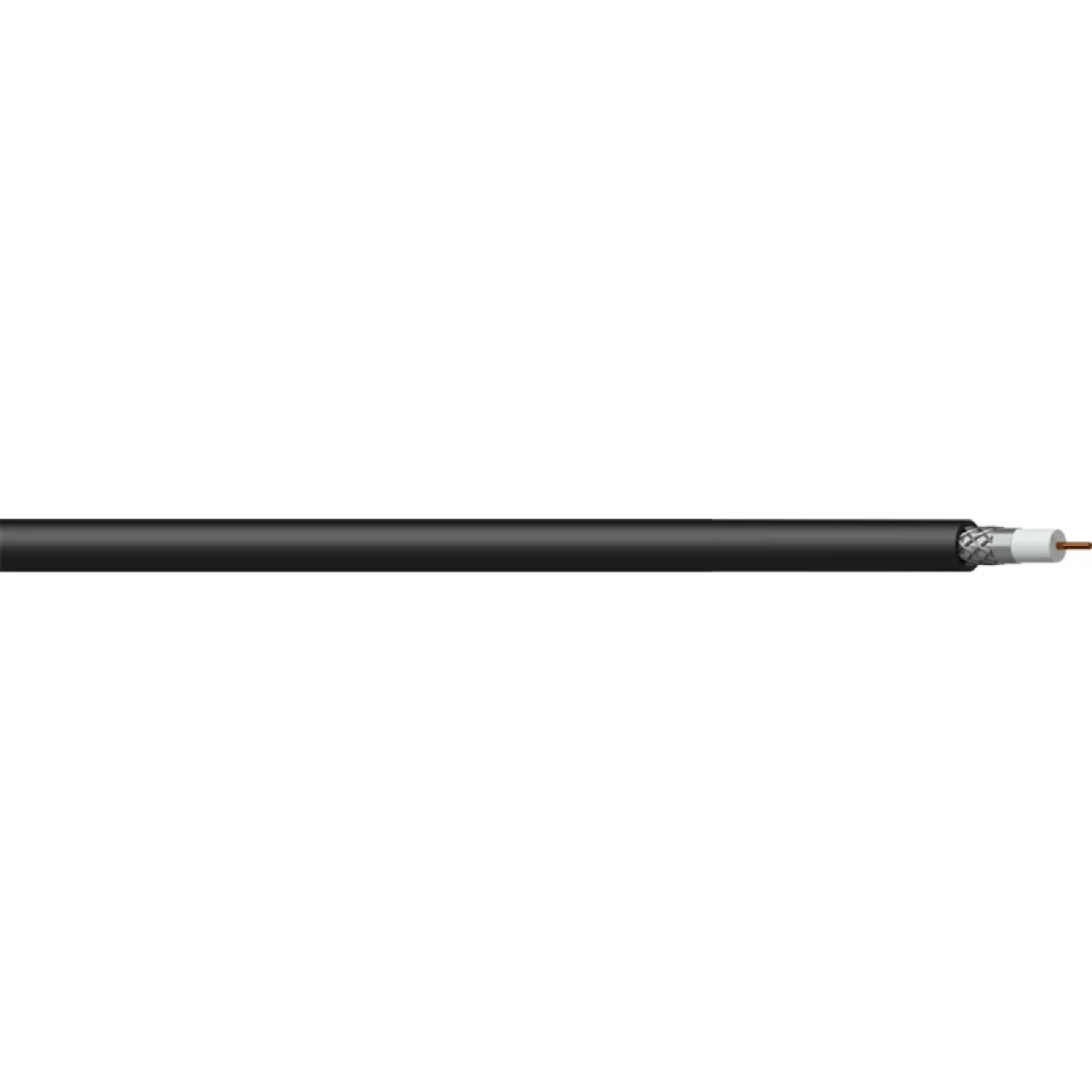

Procab CCX160 – Коаксиальный кабель RG-6/U с однопроволочной OFC жилой, 75 Ом, негорючий, без галогенов.
Прочная оболочка Flamoflex (NHFR). Однопроволочная жила диаметром 1,02 мм (AWG 18) в изоляции из вспененного полиэтилена. Двойной экран: алюминий-майларовая пленка + витой медный. Диаметр кабеля 7,0 мм, цвет черный. Рабочие температуры: от -20 до +80 °C.
- Очень низкий уровень затухания сигнала
- Однопроволочная медная жила
- Двойная конструкция экрана — луженая медная оплетка и двойная алюминий-майларовая пленка
- Имеет внешнюю оболочку Flamoflex с низкой дымностью, без галогенов (IEC 60332-1)
- Простой в монтаже, совместим с обжимными разъемами Neutrik BNC NBNC75BTU11
- Передача сигнала HD-SDI на расстояния до 111 м
- Передача сигнала 3G-SDI на расстояния до 76 м
- Волновое сопротивление 75 Ом ±5 %
- На оболочку нанесены метки длины, помогающие отмерять кабель при нарезке и прокладке
Сфера применения
- Кабельное телевидение (CATV), системы видеонаблюдения (CCTV), передача аналогового видео или цифровых HDTV-сигналов SDI, HD-SDI и 3G-SDI
Характеристики затухания
| Частота (МГц) | 1 | 5 | 10 | 25 | 100 | 180 | 270 | 360 | 540 | 720 | 1000 | 1500 | 3000 | 4500 |
| Затухание (дБ/100 м) | 0,71 | 1,706 | 2,33 | 3,543 | 6,398 | 9,33 | 11,50 | 12,60 | 15,60 | 18,20 | 21,064 | 26,215 | 41,00 | 48,953 |
*номинальные значения, максимальное затухание = номинальное значение x 1,5
Возвратные потери (минимально)
| Частота (МГц) | 5—1600 | 1600—4500 |
| Возвратные потери (дБ/100 м) | >20 | >15 |
Расстояние передачи сигнала
| Скорость потока | 270 Мбит/с | 360 Мбит/с | 1,5 Гбит/с | 3 Гбит/с |
| Стандарт SDI | SMPTE 259M SD-SDI | SMPTE 259M широкоэкранный SD-SDI | SMPTE 292M HD-SDI | SMPTE 424M 3G-SDI |
| Примеры видеоформатов | 480i | 576i | 720p / 1080i | 1080p |
| Рекомендуемая длина CCX160 | 406 м | 354 м | 111 м | 76 м |
Характеристики
| Форма | круглый |
| Категория кабеля | коаксиальный кабель RG-6/U 75 Ом |
| Число проводников | 1 |
| Внутренний проводник | 1 x 1,02 мм |
| Материал проводника | медь |
| Сечение проводника | 0,82 мм² |
| AWG проводника | 18 |
| Материал изоляции | полиэтилен вспененный (Foamed PE) |
| Диаметр изоляции | 4,57 мм |
| Цвет изоляции | белый |
| Экран 1 | алюминиевая фольга на майларе (Al-Mylar) |
| Плотность экрана | 100 % покрытие, 25 % перекрытие |
| Экран 2 | плетеный луженый медный; 16 x 9 x 0,12 мм |
| Сепаратор | нет |
| Материал внешней оболочки | полимер негорючий без галогенов (NHFR) |
| Диаметр внешней оболочки | 7 мм |
| Цвет внешней оболочки | черный |
| Электротехнические параметры | |
| Сопротивление проводника на 1 км | 22,5 Ом |
| Емкость жила / экран на 1 м | 53 пФ |
| Электрическая прочность | 1,5 кВ пост. (1 мин) |
| Сопротивление экрана на 1 км | 14,9 Ом |
| Волновое сопротивление | 75 Ом |
| Номинальное напряжение | 300 В |
| Эксплуатационные характеристики | |
| Диапазон рабочих температур | −20…+80 °C (стационарная инсталляция) −15…+60 °C (нестационарная инсталляция) |
| Минимальный радиус изгиба | стационарная инсталляция: 8 x внешних диаметров кабеля нестационарная инсталляция: 10 x внешних диаметров кабеля |
| Соответствие нормативам | |
| Сертификат химической продукции | REACH 1907/2006 |
| Испытание на нераспространение горения | IEC 60332-1 |
| Устойчивость к УФ-излучению | да (UL 1581, section 1200, UVA, 720 h) |
| Испытание на плотность дыма | IEC 61034 |
| Испытание на определение выделяемых газов галогенных кислот | IEC 60754, EN 50267-2-1 |
| Стандарты в области охраны природы и окружающей среды | RoHS2 Directive 2011/65/EU |
Характеристики
Количество проводников
1
Диаметр проводника, мм
0,8
