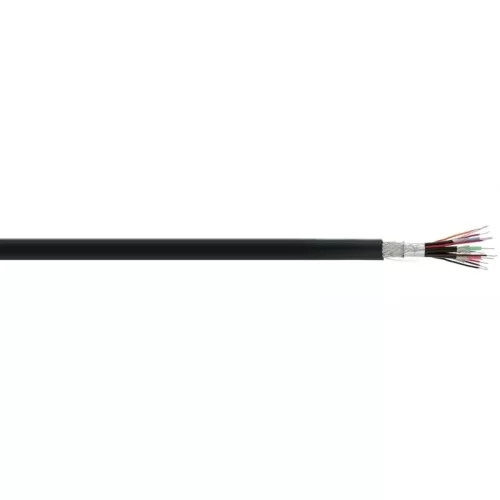

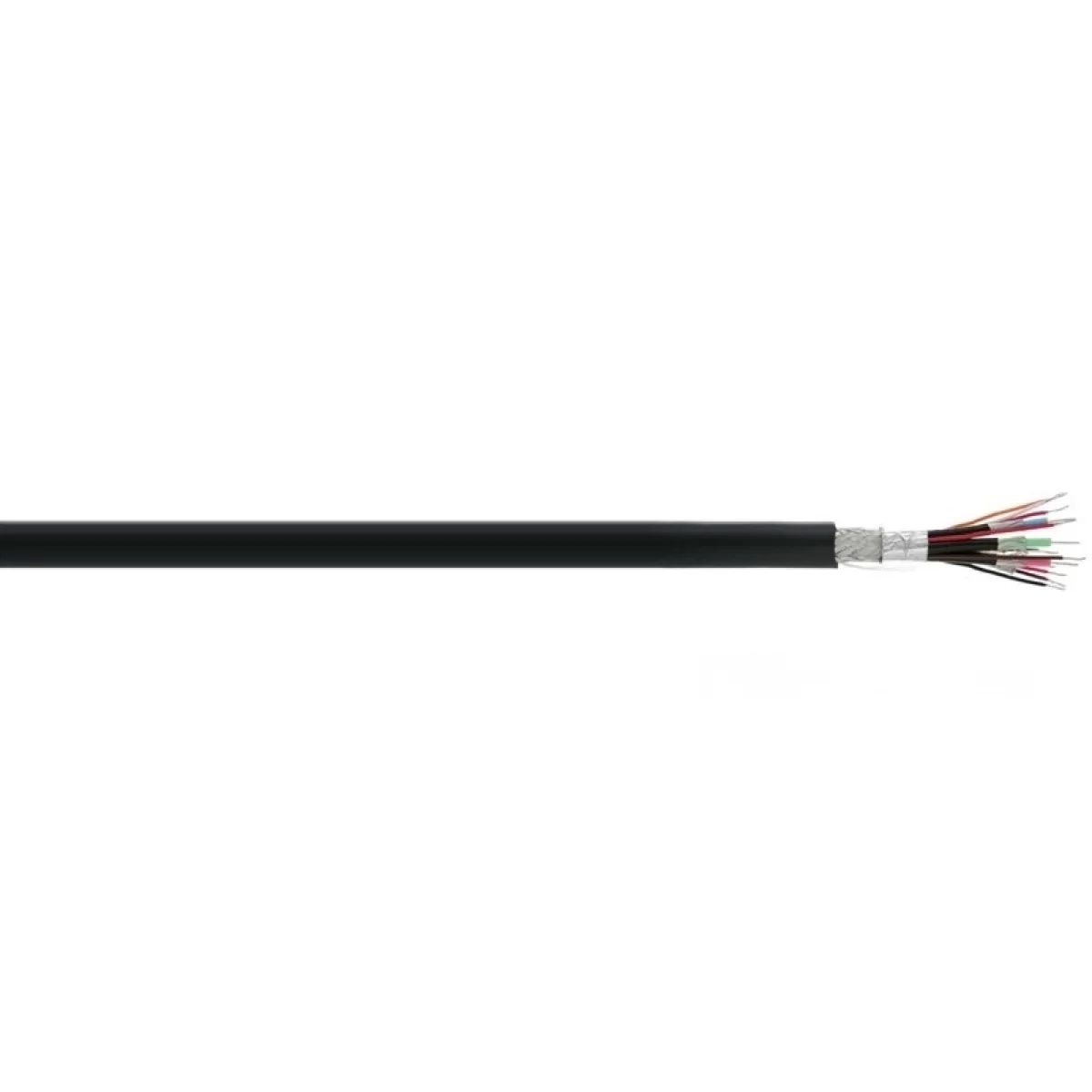

Kramer BC-3X2T7S-100M Мультикабель

Kramer BC-3X2T7S-100M – Кабель с 14 проводниками, идеальное решение для распределения компьютерных сигналов.

Состоит из трех коаксиальных кабелей высокого разрешения с сечением проводника 26 AWG, 2-х наборов из витых пар проводников (например, для аудиосигналов) и 7 одиночных проводников для передачи сигналов синхронизации. Обычно такой кабель называется кабелем VGA и разделывается на разъемы HD15. Поставляется в бухтах по 100 м.

• Коаксиальные кабели с центральным проводником диаметром 0,38 мм (26 AWG) и двойным экраном (медная спираль и фольга на майларе)
• Прочная и гибкая оболочка с разрывным шнуром и метровыми метками
• Оболочка коаксиальных кабелей окрашена в красный, зеленый и синий цвета
• Увеличенная по сравнению с аналогичными кабелями, имеющими центральный проводник диаметром 0,32 мм (28 AWG), дальность передачи сигнала
• Поставка в бухтах по 100 м

Характеристики:

• Общие характеристики
• Экран 1 алюминиевая фольга на майларе (Al-Mylar)
• Экран 2 плетеный медный луженый; 36 AWG (0,13 мм)
• Плотность оплетки экрана 85 %
• Плотность общего экрана 100 % покрытие, 25 % перекрытие
• Материал внешней оболочки ПВХ (PVC)
• Диаметр внешней оболочки 10 мм
• Цвет внешней оболочки серый темный
• Коаксиальные кабели
• Число проводников 3
• Внутренний проводник 7 x 0,16 мм
• Материал проводника луженая медь (tinned copper)
• AWG проводника 26
• Материал изоляции полиэтилен вспененный (Foamed PE)
• Диаметр изоляции 1,95 мм
• Цвет изоляции красный / зеленый / синий
• Экран 1 алюминиевая фольга на майларе (Al-Mylar)
• Экран 2 витой (спиральный) медный луженый; 38 AWG (0,1 мм)
• Плотность оплетки экрана 90 %
• Плотность экрана 100 % покрытие, 25 % перекрытие
• Материал внешней оболочки ПВХ (PVC)
• Диаметр внешней оболочки 2,6 мм
• Цвет внешней оболочки черный
• Экранированные витые пары
• Внутренний проводник 7 x 0,16 мм
• Материал проводника луженая медь (tinned copper)
• AWG проводника 26
• Материал изоляции полиэтилен высокой плотности (HDPE)
• Диаметр изоляции 0,88 мм
• Цвет изоляции
• белый, черный с белым
• красный, красный с черным
• Экран 1 алюминиевая фольга на майларе (Al-Mylar)
• Экран 2 витой (спиральный) медный луженый; 36 AWG (0,13 мм)
• Плотность экрана 100 % покрытие, 25 % перекрытие
• Плотность оплетки экрана 85 %
• Отдельные проводники
• Внутренний проводник 7 x 0,16 мм
• Материал проводника луженая медь (tinned copper)
• AWG проводника 26
• Диаметр изоляции 0,88 мм
• Цвет изоляции красный / красный с черным / оранжевый / желтый / коричневый / черный
• Электротехнические параметры
• Волновое сопротивление 75 Ом
• Сопротивление проводника на 1 км 148 Ом
• Емкость погонная (электрическая) 57 пФ/м
• Эксплуатационные характеристики
• Диапазон рабочих температур −20…+75 °C
• Соответствие нормативам
• Испытание на нераспространение горения UL CL2/CSA FT-4
• Стандарты в области охраны природы и окружающей среды RoHS Directive 2002/95/EC
