Pro-Ject MC Step Up Box S3 Black Повышающий трансформатор для MC-картриджей

Повышающий трансформатор Pro-Ject MC Step Up Box S3 предназначен для подключения картриджей с подвижной катушкой (MC-тип) для повышения величины их выходного напряжения.

Далее выход трансформатора подключается к MM-фонокорректору, так как полностью согласован с ним по импедансу и уровню сигнала. Таким образом необходимость в использовании специального MC-корректора при прослушивании пластинок с помощью картриджа с подвижной катушкой отпадает.

Повышающий трансформатор является пассивным устройством, и в этом его принципиальное отличие от активных схем усиления на лампах или транзисторах. Трансформатор практически не вносит собственных шумов и искажений, однако и не усиливает сигнал, а только повышает его амплитуду. Поэтому выход Pro-Ject MC Step Up Box S3 нужно подключать к MM-фонокорректору. Важной функцией MC-трансформатора является и то, что он согласует низкое сопротивление картриджа (единицы Ом) с MM-входом, рассчитанным на импеданс источника 47 кОм. Разумеется, RIAA-преобразование частотной характеристики сигнала с пластинки также остается за активной схемой.

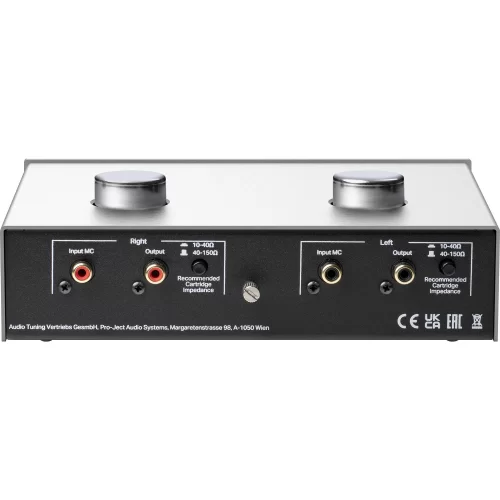

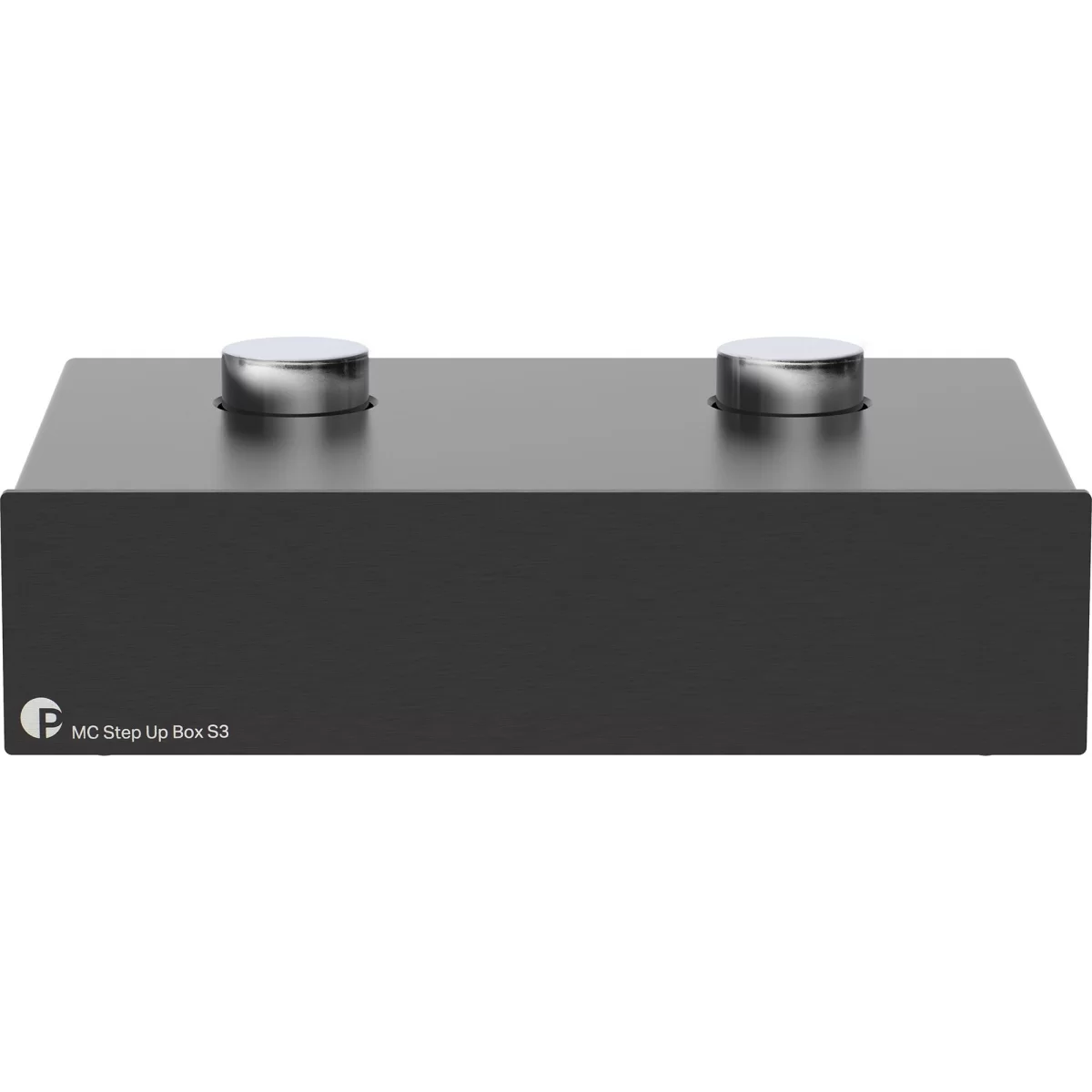

Pro-Ject MC Step Up Box S3 выполнен в компактном металлическом корпусе, таком же, как и остальные модели данной серии. Оригинальный вид аппарату придают серебристые крышки трансформаторов, выведенные через верхнюю панель. Никаких индикаторов или переключателей на передней панели нет. Сзади находятся входные и выходные RCA-гнезда, а также кнопки выбора рекомендованного сопротивления нагрузки для подключенного картриджа. Коэффициент трансформации Pro-Ject MC Step Up Box S3 составляет 1 к 16, что означает увеличение амплитуды выходного сигнала по сравнению с входным примерно в 16 раз.

Размещение компонентов обоих каналов на печатной плате устройства сделано симметричным. Трансформаторы помещены в экраны для защиты от электромагнитных помех и исключения возможного взаимовлияния. Источник питания для Pro-Ject MC Step Up Box S3 не требуется и после выполнения соединений и настройки аппарат можно разместить так, что он будет незаметен в системе.

Особенности Pro-Ject MC Step Up Box S3

• Переключаемый импеданс нагрузки картриджа
• Симметричная компоновка платы
• Небольшие размеры, простое использование

Характеристики Pro-Ject MC Step Up Box S3

• Тип повышающий MC-трансформатор
• Диапазон частот 10 Гц – 55 кГц (+/=- 1 дБ)
• Коэффициент трансформации 1 : 16
• Диапазон входного импеданса для картриджа 10 – 40 Ом или 40 – 150 Ом
• Рекомендуемый импеданс нагрузки 47 кОм / 100 пФ
• Входы 2 RCA
• Выходы 2 RCA
• Размеры (Ш х В х Г) 206 х 65 х 153 мм
• Вес 940 г
• Гарантия 12 месяцев
