ARX BSX 16 16-ти канальный активный микрофонный сплиттер

ARX BSX 16 - 16-ти канальный активный микрофонный сплиттер

ARX BSX 16 имеет 2 входа и 16 выходов. Таким образом, входной сигнал делится на 16 симметричных выходов с трансформаторной развязкой. Из них выходы с 1 по 8 являются линейными, а выходы с 9 по 16 могут быть как линейными, так и выходами с микрофонным уровнем сигнала (такие выходы широко используются журналистами на пресс-конференциях для записи звука непосредственно на видеокамеру). Для переключения типа выхода каналы с 9 по 16 оснащены кнопками.

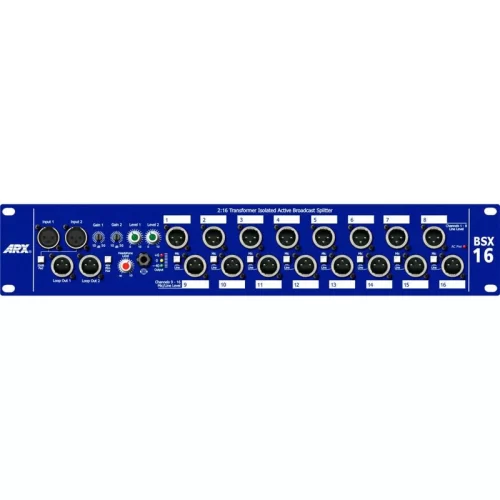

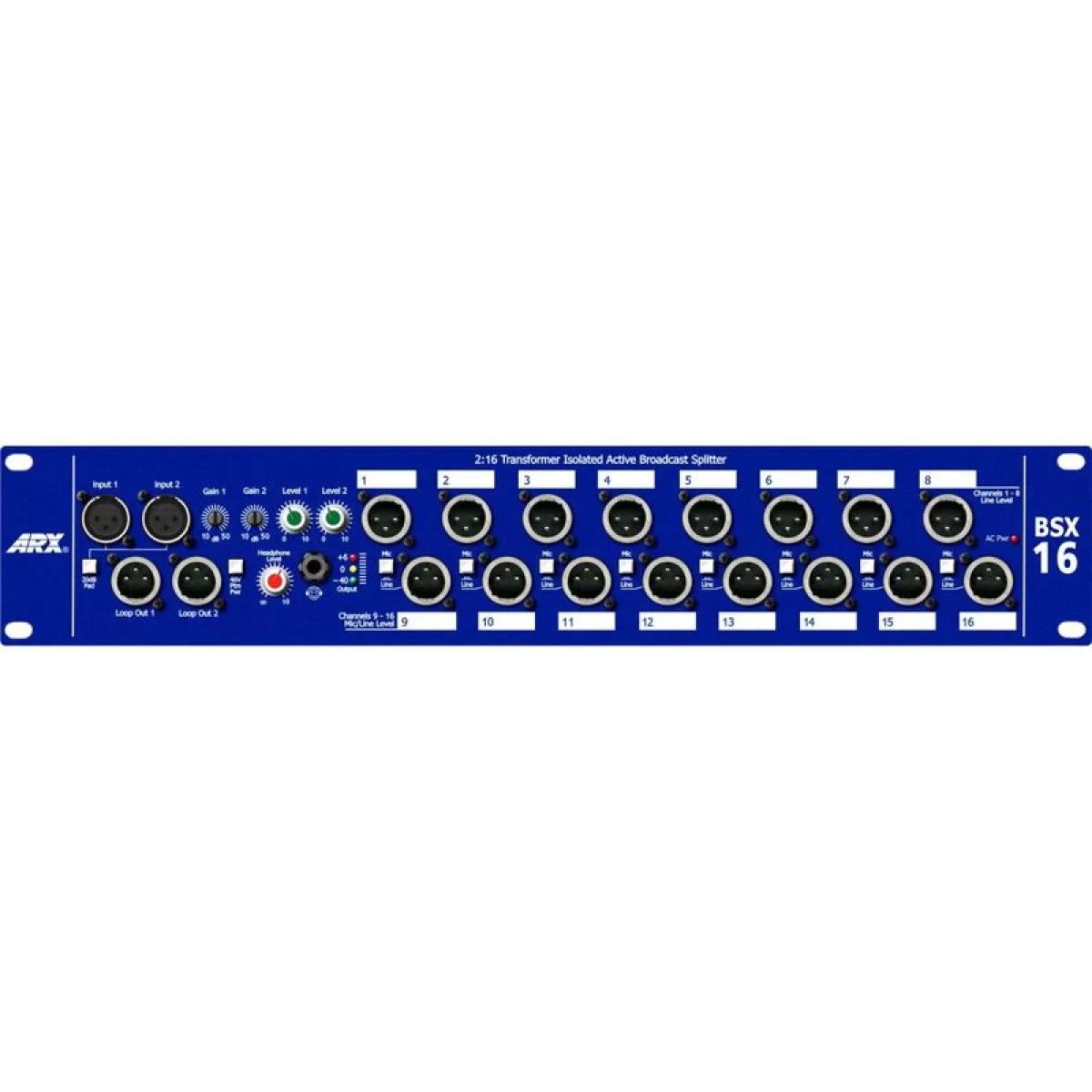

На передней панели сплиттера предусмотрена индивидуальная регулировка усиления уровня сигнала для каждого из входов, также имеется кнопка Pad (для ослабления уровня сигнала на -20 дБ) и кнопка включения фантомного питания +48 В. Предусмотрены выходы Dual Loop, с которых возможно снять сигнал и направить в микшерную консоль через отдельный регулятор уровня, снабженный светодиодным индикатором. Предусмотрели инженеры и возможность мониторинга, снабдив устройство разъемом для подключения наушников и линейным выходом на задней панели. Полностью стальной корпус BSX 16 обеспечивает надежную защиту от внешних воздействий. На лицевой части устройства рядом с каждым выходом предусмотрены белые поля для заметок.

Внутри BSX 16 установлен радиочастотный фильтр, который удаляет радионаводки и интерференционные помехи на ультразвуковых частотах и выше, а высокий коэффициент подавления синфазного сигнала достигается путем использования высококачественных комплектующих. Для максимального снижения собственных шумов блока питания в BSX 16 используют трансформатор с двойным экранированием.

ARX BSX 16 будет крайне полезен на пресс-конференциях и других мероприятиях, где сигнал одного источника нужно раздать на несколько разнотипных записывающих устройств (диктофоны, камеры, профессиональные звуковые рекордеры). Традиционное для ARX качество изготовления, качественные компоненты и схемотехника позволяют использовать эти устройства даже в случаях, когда к надежности предъявляются самые высокие требования, например, в прямом эфире.

Техническое описание

• Отношение сигнал/шум (Gain установлен 20 дБ): -88 дБ невзвешенное, -94 дБ 'A' взвешенный;
• Искажения 0,05%, 1 кГц;
• Входная чувствительность от 10 дБ до 50 дБ;
• Входной импеданс 4 кОм;
• Ступенчатое ослабление входного сигнала (Pad) -20 дБ затухание;
• Выходное сопротивление 300 Ом (симметричный вход с трансформаторной развязкой);
• Уровень линейного выходного сигнала (Max): +20 дБ;
• Уровень линейного микрофонного сигнала (Max): -10 дБ;
• Частотный диапазон 40 Гц - 20 кГц ± 0,5 дБ;
• Глобальное включение фантомного питания +48 VDC (плавное нарастания напряжения);
• 16 трансформаторных выходов;
• Выходы 1 - 8: линейный уровень (0 дБ);
• Выходы 9 - 16: переключаемый микрофонный (-30 дБ), линейный (0 дБ) уровень выходного сигнала;
• Динамический диапазон 109 дБ;
• Выход для наушников 500 мВт @ 8 Ом, разъем для наушников 6,5 мм TRS Jack моно;
• Выход для звукового мониторинга, разъем XLR;
• Светодиодные индикаторы уровня выходного сигнала: -40 дБ, 0 дБ, +6 дБ.

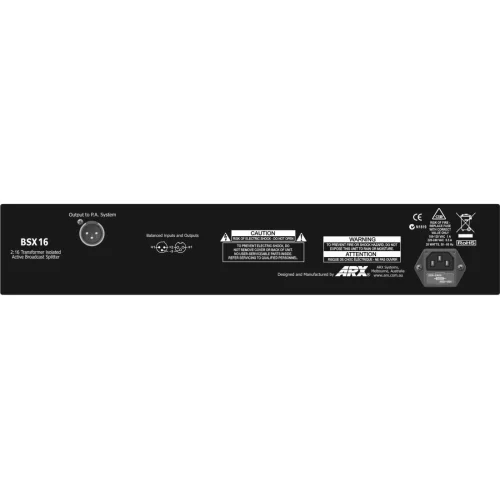

Задняя панель

• Выход симметричный XLR M;
• Выходное сопротивление 300 Ом;
• Максимальный уровень выходного сигнала +21 дБ;
• Питание 2 А ~ 220-240 В 10 Вт;
• Размер 482 х 89 х 200 мм.
• Вес 5,5 кг.
